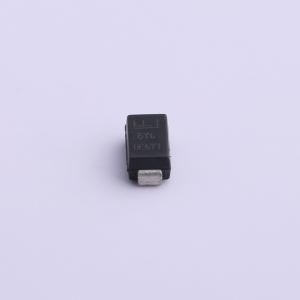

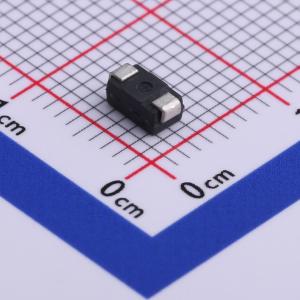

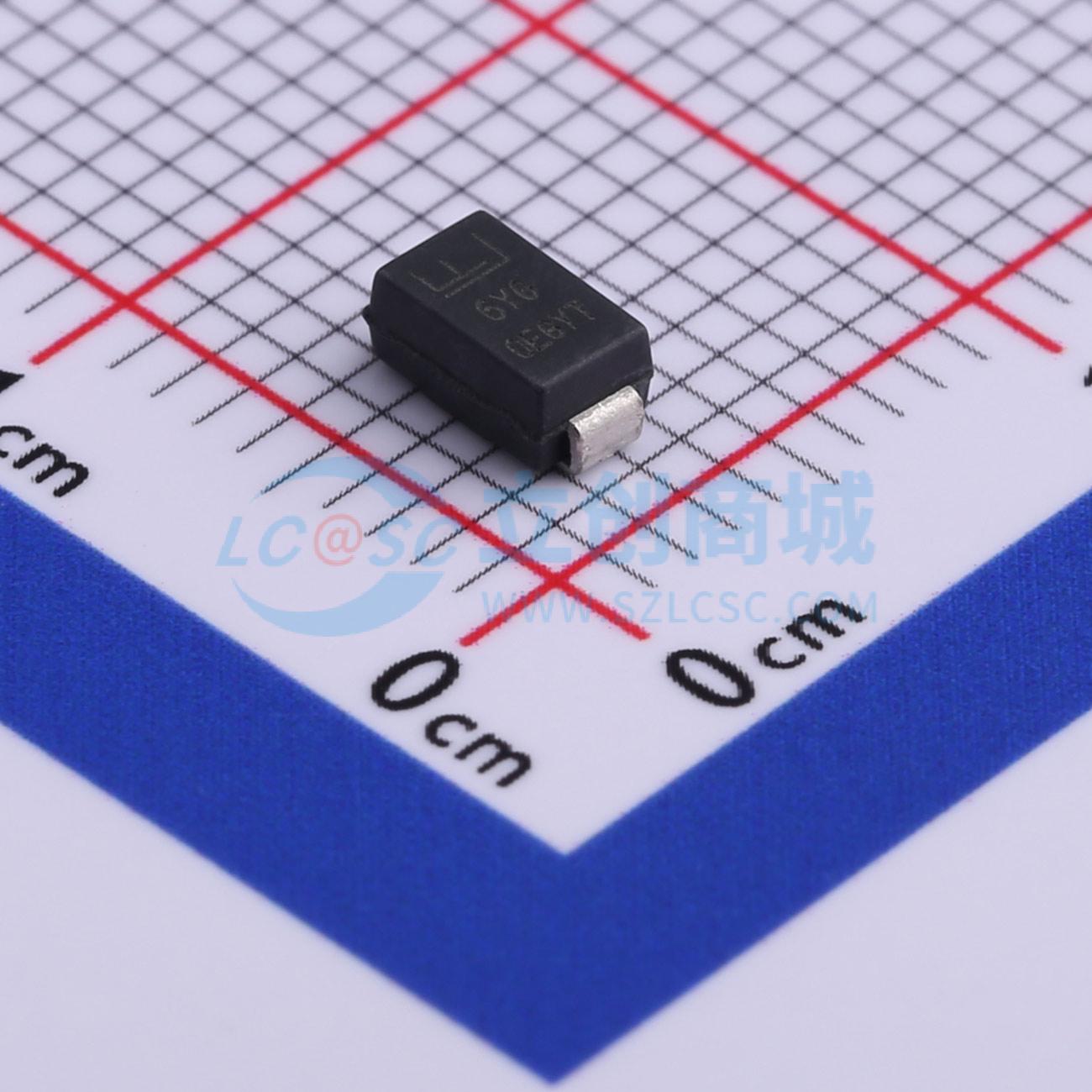

温馨提醒：图片仅供参考，商品以实物为准
SMA6J28CA
600W表面贴装瞬态电压抑制二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变而设计。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SMA6J28CA
- 商品编号
- C468901
- 商品封装
- DO-214AC
- 包装方式
- 编带
- 商品毛重
- 0.124克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 28V | |
| 钳位电压 | 45.4V | |
| 峰值脉冲电流(Ipp) | 13.8A | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 31.1V | |
| 反向电流(Ir) | 13.8uA | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMA6J系列专为保护敏感电子设备免受雷击及其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 采用小型DO-214AC表面贴装封装，对电路板空间要求极低
- 当电流事件超过元件额定值时，典型故障模式为短路
- 符合IEC 61000 - 4 - 2标准，静电放电抗扰度为30 kV（空气放电）、30 kV（接触放电）
- 依据IEC 61000 - 4 - 2标准对数据线进行静电放电保护
- 内置应力释放结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000 μs波形下，峰值脉冲功率能力达600W，重复率（占空比）：0.01%
- 快速响应时间：从0V到最小击穿电压VBR，典型值小于1.0 ps
- 当最小击穿电压VBR > 12V时，典型反向电流IR < 1 μA
- 保证可进行高温回流焊接：260°C / 40秒
- 采用UL认可的化合物，符合V - 0级阻燃等级
- 符合J - STD - 020标准的MSL 1级要求，引线框架最高峰值温度为260°C
- 采用雾锡无铅电镀工艺
- 无铅E3表示二级互连无铅，终端镀层材料为锡（Sn）（IPC/JEDEC J - STD - 609A.01）
应用领域
- 瞬态电压抑制（TVS）元件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线及其他易受影响电路的保护。
