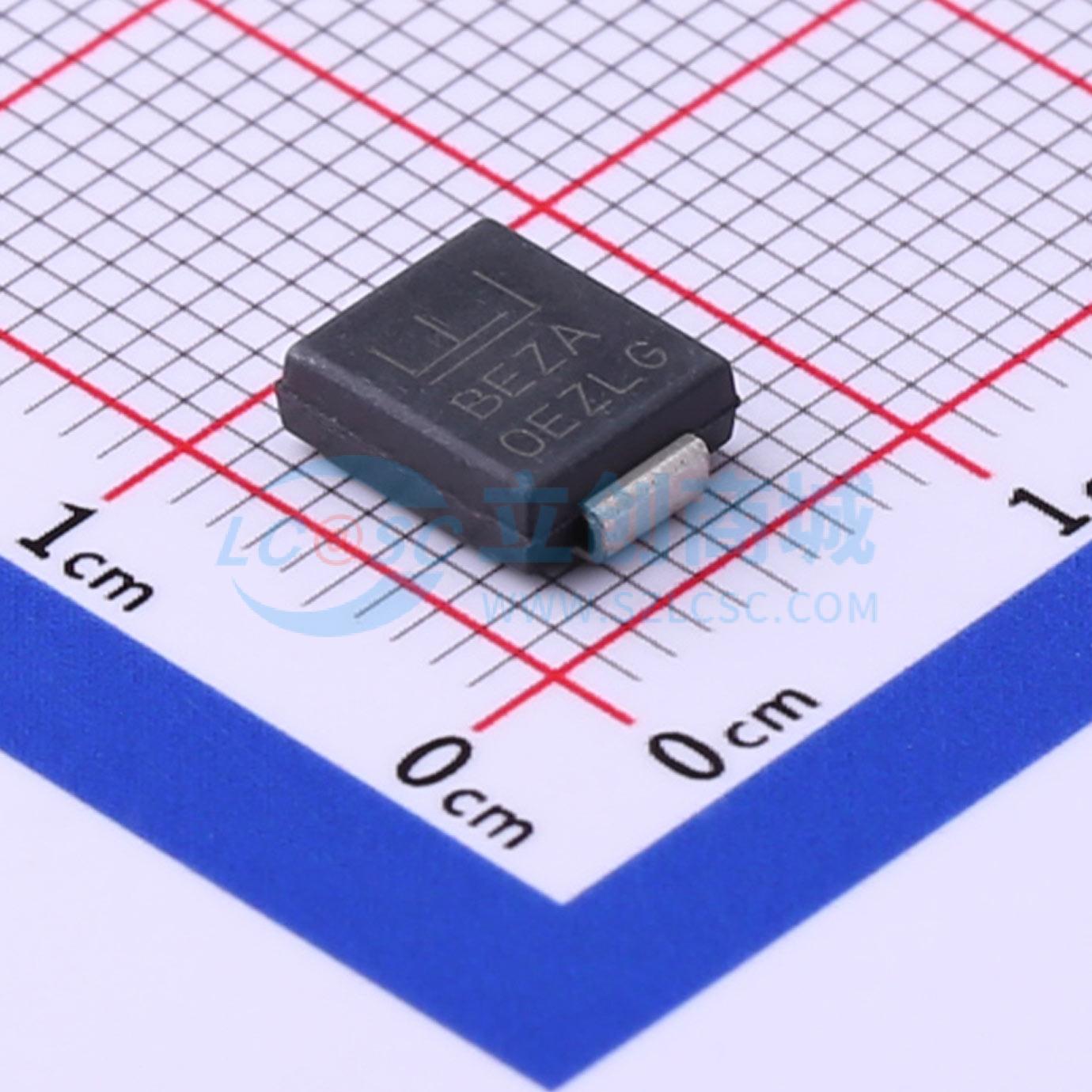

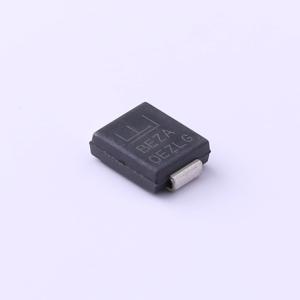

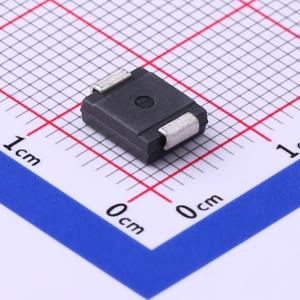

温馨提醒：图片仅供参考，商品以实物为准
TPSMC24CA-VR
双向TVS 24V截止 峰值脉冲电流：38.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPSMC-VR系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- TPSMC24CA-VR
- 商品编号
- C468917
- 商品封装
- DO-214AB
- 包装方式
- 编带
- 商品毛重
- 0.39克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 38.9V | |
| 峰值脉冲电流(Ipp) | 38.6A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW | |
| 击穿电压 | 26.7V | |
| 反向电流(Ir) | 38.6uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
TPSMC-VR 系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 高可靠性应用，符合汽车级 AEC-Q101 标准
- 表面贴装元件，可优化电路板空间
- 薄型封装
- 典型故障模式为在过压或过流时短路
- 数据线静电放电（ESD）保护符合 IEC 61000-4-2 标准，30kV（空气）、30kV（接触）
- 数据线电快速瞬变（EFT）保护符合 IEC 61000-4-4 标准
- 内置应力释放结构
- 玻璃钝化芯片结
- 在 10/1000μs 波形下具有 1500W 峰值脉冲功率能力，重复率（占空比）：0.01%
- 快速响应时间：从 0V 到最小击穿电压（VBR min）通常小于 1.0ps
- 出色的钳位能力
- 低增量浪涌电阻
- UL 认可的化合物，阻燃等级达到 V-0
- 符合 J-STD-020 的 MSL 1 级标准，保证高温焊接：端子在 260°C 下持续 10 秒
- 雾锡无铅电镀
- 无卤且符合 RoHS 标准
- 无铅 E3 表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC/JEDEC J-STD-609A.01）
应用领域
- 瞬态电压抑制（TVS）元件非常适合用于电信、计算机、工业和消费电子应用中的 I/O 接口、VCC 总线和其他易受影响电路的保护。
