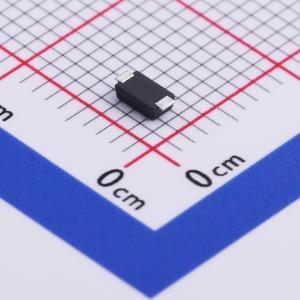

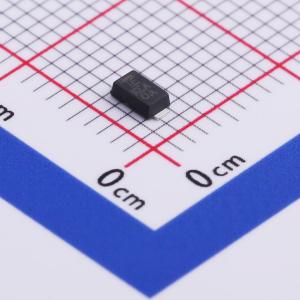

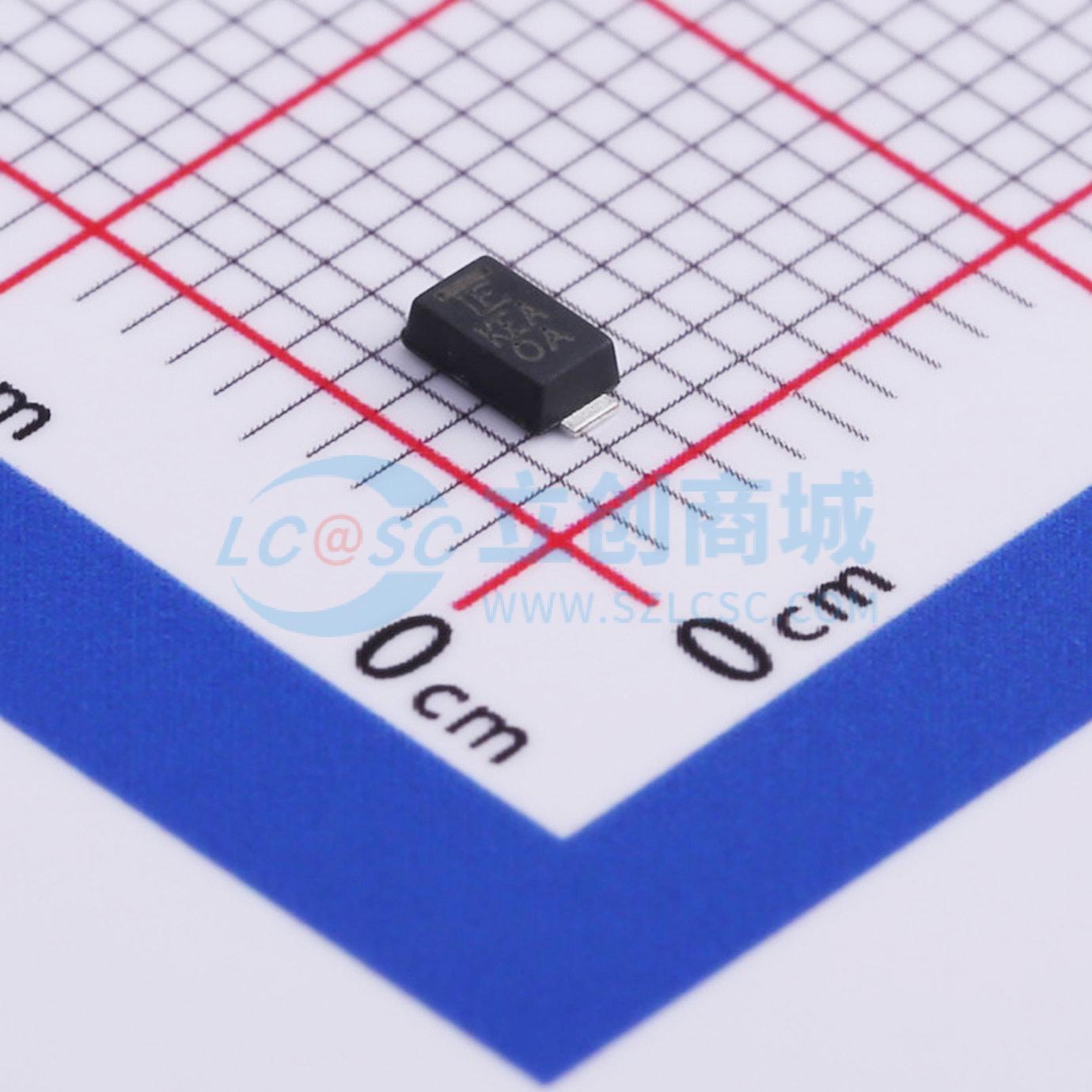

温馨提醒：图片仅供参考，商品以实物为准
TPSMF4L5.0A
单向TVS 5V截止 峰值浪涌电流：40.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPSMF4L系列采用SOD - 123FL小型厚引脚薄型塑料封装，专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计，尤其适用于高可靠性和汽车应用。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- TPSMF4L5.0A
- 商品编号
- C468929
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.2V | |
| 峰值脉冲电流(Ipp) | 40.1A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W | |
| 击穿电压 | 6.4V | |
| 反向电流(Ir) | 800uA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
TPSMF4L系列采用SOD - 123FL小型扁平引脚薄型塑料封装，专门设计用于保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响，尤其适用于高可靠性和汽车应用。
商品特性
- 适用于高可靠性应用，符合汽车级AEC Q101标准
- 在10 / 1000μs波形下具有400W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 与工业标准封装SOD - 123FL兼容
- 低电感，出色的钳位能力
- 适用于表面贴装应用，可优化电路板空间
- 典型故障模式为在过压或过流时短路
- 根据JEDEC JESD201A标准的表4a和4c进行晶须测试
- IEC - 61000 - 4 - 2静电放电防护：空气放电30kV，接触放电30kV
- 符合IEC 61000 - 4 - 2标准的数据线路静电放电防护
- 符合相关标准的数据线路电快速瞬变脉冲群防护
应用领域
-便携式设备/硬盘驱动器保护-笔记本电脑保护-VCC总线保护-销售点终端保护-固态硬盘保护-电源保护-显示器保护-其他消费类应用中易损电路的保护
