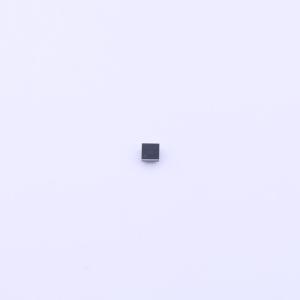

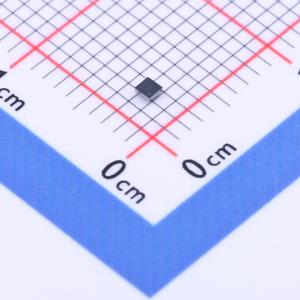

温馨提醒：图片仅供参考，商品以实物为准
TPA2011D1YFFR
3.2W单声道D类音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPA2011D1 具有自动恢复短路保护的 3.2W 单声道、模拟输入 D 级音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPA2011D1YFFR
- 商品编号
- C468251
- 商品封装
- DSBGA-9
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 3.24Wx1@4Ω | |
| 工作电压 | 2.5V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.05% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1.5mA | |
| 工作温度 | -40℃~+85℃ | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | 86dB | |
| 效率 | 95% | |
| 输入通道数 | 1对差分输入 |
商品概述
TPA2011D1是一款3.2 W高效无滤波D类音频功率放大器（D类功放），采用1.21 mm x 1.16 mm晶圆级芯片尺寸封装（DSBGA），仅需三个外部元件。 95%的效率、86 dB的电源抑制比（PSRR）、1.5 mA的静态电流以及增强的射频抗扰度等特性，使TPA2011D1 D类功放成为手机的理想选择。4 ms的快速启动时间且无明显开机爆音，使TPA2011D1适用于PDA和智能手机应用。TPA2011D1可在对来自不同源的信号进行求和时实现独立增益，且具有低至20 μV的本底噪声。
商品特性
- 强大的单声道D类放大器
- 3.24 W（4 Ω，5 V，10%总谐波失真加噪声（THDN）） – 2.57 W（4 Ω，5 V，1% THDN）
- 1.80 W（8 Ω，5 V，10% THDN）
- 1.46 W（8 Ω，5 V，1% THDN）
- 集成300 kΩ反馈电阻
- 集成镜像抑制滤波器以降低数模转换器（DAC）噪声
- 低输出噪声20 μV
- 低静态电流1.5 mA
- 自动恢复式短路保护
- 热过载保护
- 9焊球，1.21 mm x 1.16 mm，0.4 mm间距DSBGA封装
应用领域
- 无线或蜂窝手机及PDA
- 便携式导航设备
- 通用便携式音频设备
