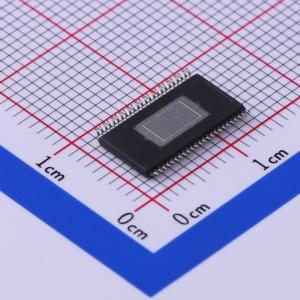

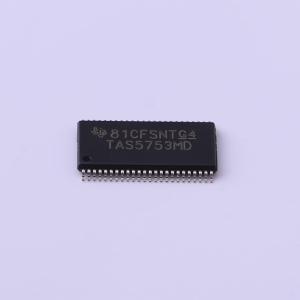

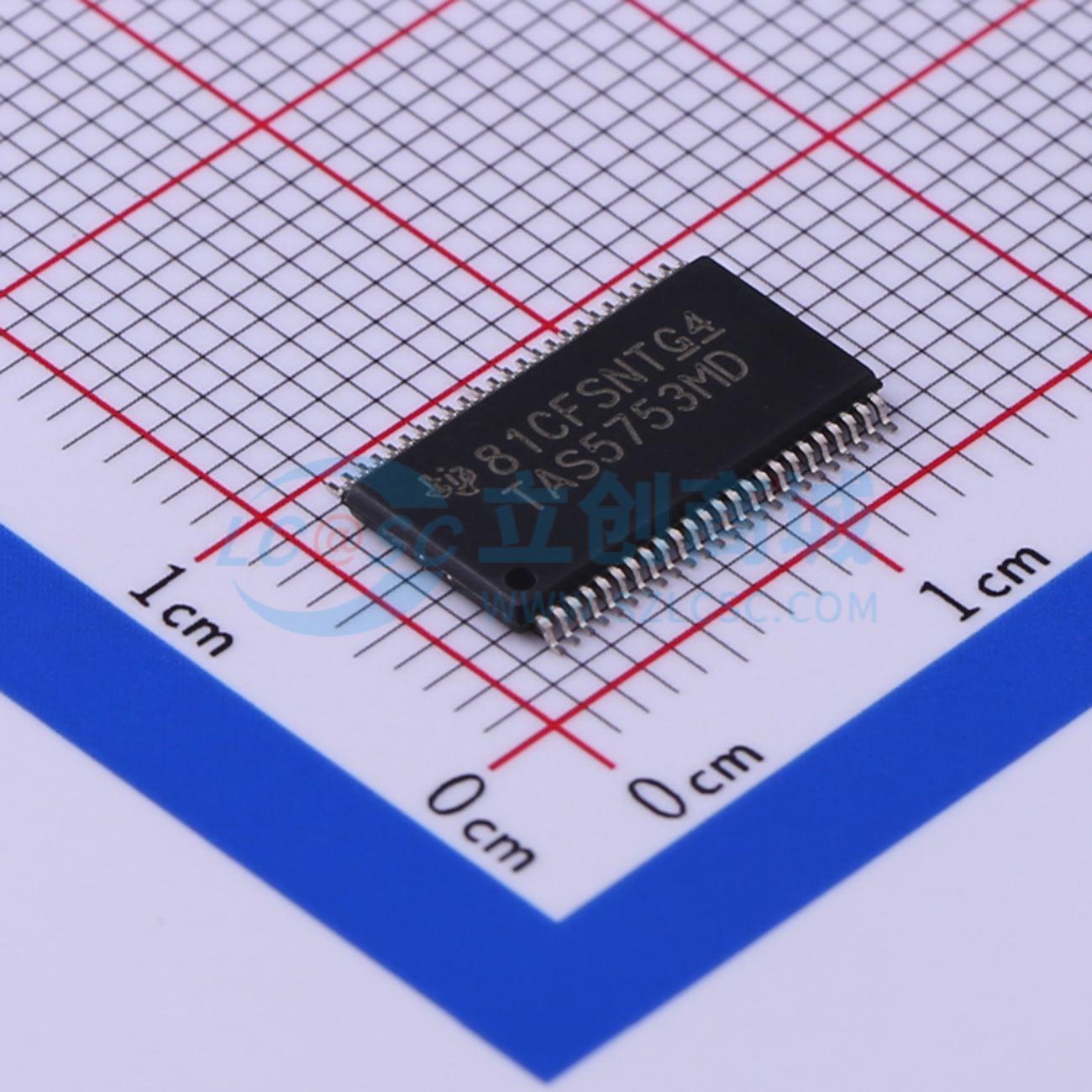

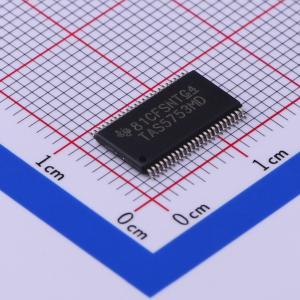

温馨提醒：图片仅供参考，商品以实物为准
TAS5753MDDCAR
25W立体声D类音频功率放大器
- 描述
- TAS5753MD 带 AGL 和 HP 的 20W 立体声、39W 单声道、4.5V 至 26.4V、数字输入开环 D 类音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TAS5753MDDCAR
- 商品编号
- C469853
- 商品封装
- HTSSOP-48-EP-6.1mm
- 包装方式
- 编带
- 商品毛重
- 0.323克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | - |
商品概述
TAS5753MD器件是一款高效的数字输入音频放大器，用于驱动配置为桥接负载（BTL）的立体声扬声器。一个串行数据输入允许处理多达两个独立的音频通道，并能与大多数数字音频处理器和MPEG解码器无缝集成。该器件可接受广泛的输入数据和数据速率。一个完全可编程的数据路径将这些通道路由至内部扬声器驱动器。
TAS5753MD器件是一个仅作从设备的器件，其所有时钟均来自外部源。TAS5753MD器件的PWM载波工作在384-kHz开关频率至288-kHz开关频率之间，具体取决于输入采样率。过采样与四阶噪声整形器相结合，可在20 Hz至20 kHz范围内提供平坦的本底噪声和出色的动态范围。该器件集成了Directpath™耳机放大器和线路驱动器，以提高系统级集成度并降低总体解决方案成本。
商品特性
- 音频输入/输出
- 支持4-Ω负载的BTL配置
- 一个立体声串行音频输入
- I²C地址选择引脚
- 支持44.1-kHz和48-kHz采样率（LJ/RJ/I²S）
- 耳机放大器和线路驱动器
- 独立通道音量控制，增益范围为24 dB至静音，以0.125-dB为步进
- 可编程三频段自动增益限制（AGL）
- 20个可编程双二阶滤波器，用于扬声器均衡和其他音频处理功能
- 一般特性
- 无需MCLK即可运行的I²C串行控制接口
- 自动速率检测
- 热保护、短路保护和欠压保护
- A加权信噪比达105 dB，参考满量程（0 dB）
- 效率高达90%
- AD、BD和三态调制
- PWM电平表
- 工作电源电压PVDD范围为4.5 V至24 V
应用领域
- LCD电视、LED电视
- 低成本条形音箱
- 通用低成本音频设备
