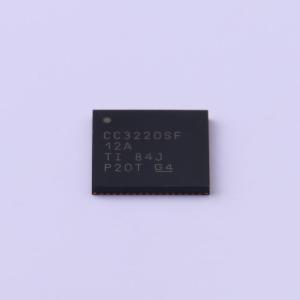

CC3220SF12ARGKR

SoC无线MCU CC3220x器件有三种型号：CC3220R、CC3220S和CC3220SF。 CC3220R具备256KB的RAM、物联网网络安全功能以及设备身份/密钥。 CC3220S在CC3220R的基础上增加了MCU级别的安全功能，如文件系统加密、用户IP（MCU镜像）加密、安全启动和调试安全。 CC3220SF在CC3220S的基础上，除了256KB的RAM外，还集成了1MB用户专用的可执行闪存。 使用通过Wi-Fi认证的无线微控制器开启您的物联网（IoT）设计。SimpleLink Wi-Fi CC3220x器件系列是一种片上系统（SoC）解决方案，在单芯片内集成了两个处理器： 应用处理器是一款Arm Cortex - M4 MCU，拥有256KB用户专用的RAM和可选的1MB串行闪存。网络处理器MCU运行所有Wi-Fi和互联网逻辑层。这个基于ROM的子系统包括一个802.11b/g/n无线电、基带和带有强大加密引擎的MAC。 这些器件引入了新的特性和功能，进一步简化了万物与互联网的连接。主要的新特性包括： 优化的低功耗管理 增强的网络安全 设备身份和非对称密钥 增强的文件系统安全（仅CC3220S和CC3220SF型号支持） IPv6 TCP/IP协议栈 支持四个站点的AP模式 最多16个并发BSD套接字

• 双核架构：用户专用应用MCU子系统、高度集成的Wi-Fi网络处理器
• 丰富的物联网安全特性集：增强的物联网网络安全、非对称密钥和唯一设备身份、软件IP保护和安全存储（CC3220S/CC3220SF）
• 适用于电池供电应用的高级低功耗模式
• 内置电源管理子系统
• 工业温度范围：-40℃至85℃
• 芯片级Wi-Fi联盟Wi-Fi认证
• 应用微控制器子系统：80MHz的Arm Cortex - M4内核
• 嵌入式内存：256KB的RAM、可选的1MB可执行闪存、外部串行闪存
• 外设：McASP支持两个I2S通道、SD、SPI、I2C、UART、8位同步成像器接口、4通道12位ADC、4个具有16位PWM模式的通用定时器（GPT）、看门狗定时器、最多27个GPIO引脚
• 调试接口：JTAG、cJTAG、SWD
• Wi-Fi模式：802.11b/g/n站点、802.11b/g接入点（AP）支持最多四个站点、Wi-Fi Direct客户端和组所有者
• WPA2个人和企业安全：WEP、WPA/WPA2 PSK、WPA2企业（802.1x）
• IPv4和IPv6 TCP/IP协议栈
• 行业标准BSD套接字应用编程接口（API）：16个并发TCP或UDP套接字、6个并发TLS和SSL套接字
• IP寻址：静态IP、链路本地地址（LLA）、DHCPv4、带重复地址检测（DAD）的DHCPv6
• 用于自动快速Wi-Fi连接的SimpleLink连接管理器
• 采用SmartConfig技术、AP模式和WPS2选项的灵活Wi-Fi配置
• 使用内部HTTP服务器支持RESTful API
• 硬件特性：独立的执行环境、设备身份、用于高级快速安全的硬件加密引擎，包括：AES、DES、3DES、SHA2、MD5、CRC和校验和
• 初始安全编程：调试安全，JTAG和调试端口被锁定
• 个人和企业Wi-Fi安全
• 安全套接字（SSLv3、TLS1.0、TLS1.1、TLS1.2）
• HTTPS服务器
• 可信根证书目录
• TI信任根公钥
• 安全密钥存储
• 文件系统安全
• 软件篡改检测
• 克隆保护
• 安全启动：在启动期间验证运行时二进制文件的完整性和真实性
• 在专用网络处理器上运行的嵌入式网络 -带有动态用户回调的HTTP/HTTPS Web服务器、mDNS、DNS - SD、DHCP服务器、Ping
• 恢复机制 —— 可恢复到出厂默认设置或完整的出厂镜像
• 集成的DC/DC转换器支持宽范围的电源电压：VBAT宽电压模式：2.1V至3.6V，VIO始终与VBAT相连，预调节1.85V模式
• 高级低功耗模式：关机：1µA，休眠：4.5µA，低功耗深度睡眠（LPDS）：135µA（在CC3220R、CC3220S和CC3220SF上测量，保留256KB RAM），接收流量（MCU激活）：54 OFDM时为59mA（在CC3220R和CC3220S上测量；CC3220SF额外消耗10mA），发送流量（MCU激活）：54 OFDM时为223mA（在CC3220R和CC3220S上测量；CC3220SF额外消耗15mA），最大功率，空闲连接（MCU处于LPDS）：DTIM = 1时为710µA（在CC3220R和CC3220S上测量，保留256KB RAM）
• 时钟源：带内部振荡器的40.0MHz晶体、32.768kHz晶体或外部RTC

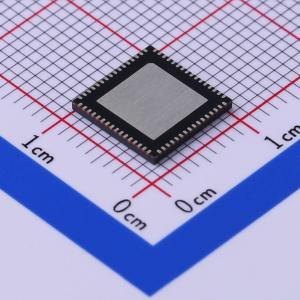

• RGK封装：64引脚、9mm×9mm超薄四方扁平无引脚（VQFN）封装，间距0.5mm
• 工作温度：环境温度范围：-40℃至+85℃
• 器件支持SimpleLink MCU平台开发者生态系统

• 建筑和家庭自动化：暖通空调系统和恒温器、视频监控、可视门铃和低功耗摄像头、建筑安全系统和电子锁
• 家电
• 资产跟踪
• 工厂自动化
• 医疗保健
• 电网基础设施
