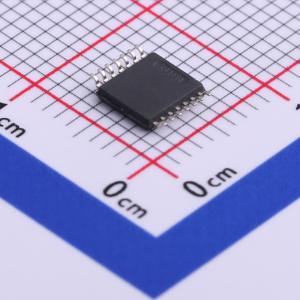

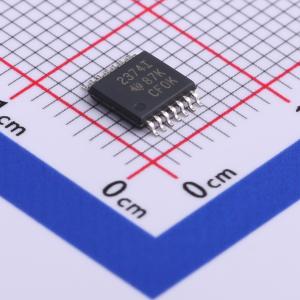

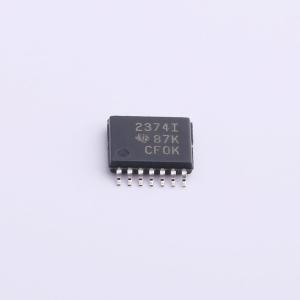

温馨提醒：图片仅供参考，商品以实物为准
TLV2374IPWR
每通道500 μA、3 MHz、具备关断功能的轨到轨输入输出运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLV2374 四路、16V、3MHz、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2374IPWR
- 商品编号
- C468244
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 3MHz | |
| 输入失调电压(Vos) | 4.5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 2.4V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 39nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 98dB | |
| 静态电流(Iq) | 660uA | |
| 输出电流 | 8mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~16V | |
| 双电源电压(Vee~Vcc) | 1.35V~8V；-8V~-1.35V | |
| 功能特性 | - |
商品概述
TLV237x是带有关断功能的单电源轨至轨输入和输出运算放大器，单通道静态电流500μA，带宽3MHz，在扩展级工业温度范围内最小工作电源电压低至2.7V，具备轨到轨输出摆幅特性，可由仅550μA的电流提供3MHz带宽，最大建议电源电压为16V，可由多种可充电电池供电运行，支持±8V低至±1.35V的电源。具备适用于高阻抗传感器接口的CMOS输入特性与低压运行能力，轨到轨输入级增强了多功能性，可兼容锂离子电池供电系统和多种微功耗微控制器工作电源电压范围，提供多种封装可选。
商品特性
- 支持轨至轨输入和输出
- 带宽为3MHz
- 转换率为2.4V/μs
- 最大输出驱动为105mA
- 电源电压范围为2.7V至16V
- 正常工作电源电流为550μA/通道
- 具备低功耗关断模式
- 关断模式下通道电源电流为25μA
- 输入偏置电流为1pA
- 输入噪声电压为39nV/√Hz
- 单位增益稳定
- 额定工作温度范围为-40℃至+125℃（工业级）
- 提供多种封装可选，包含PDIP、SOIC、SOT-23、VSSOP、MSOP、TSSOP，TLV2370、TLV2371采用5引脚或6引脚SOT-23封装，TLV2372、TLV2373采用8引脚或10引脚VSSOP封装
应用领域
- 白色家电
- 手持测试设备
- 便携式血糖仪
- 远程感测
- 有源滤波器
- 工业自动化
- 电池供电型电子产品
