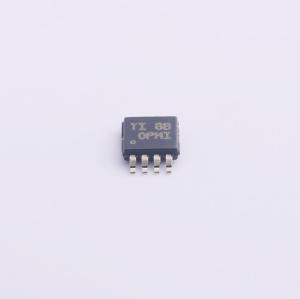

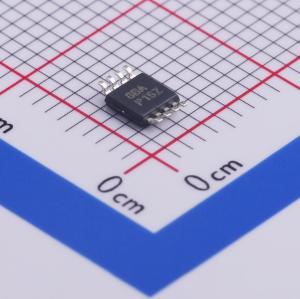

温馨提醒：图片仅供参考，商品以实物为准
OPA2171AIDGKR
OPAx171 36-V, 单电源、低噪声运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA2171 双通道、36V、3MHz、低功耗运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2171AIDGKR
- 商品编号
- C469847
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 3MHz | |
| 输入失调电压(Vos) | 1.8mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 3V/us | |
| 输入偏置电流(Ib) | 15pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 4pA | |
| 噪声密度(eN) | 14nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 475uA | |
| 输出电流 | 25mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~36V | |
| 双电源(Vee~Vcc) | -18V~-1.35V；1.35V~18V |
商品概述
OPA171、OPA2171和OPA4171（OPAx171）是一系列36V单电源、低噪声运算放大器，能够在2.7V（±1.35V）至36V（±18V）的电源电压范围内工作。这些器件采用微型封装，具有低失调、低漂移和低带宽特性，且静态电流较低。单通道、双通道和四通道版本的规格完全相同，为设计提供了最大的灵活性。
与大多数仅在单一电源电压下规定性能的运算放大器不同，OPAx171系列在2.7V至36V的电源电压范围内都有规定的性能指标。输入信号超出电源轨不会导致相位反转。OPAx171系列在容性负载高达300pF时仍能保持稳定。在正常工作时，输入可以在负电源轨以下100mV和正电源轨以下2V的范围内工作。这些器件在正电源轨以上100mV的范围内可实现全轨到轨输入，但在正电源轨以下2V的范围内性能会有所下降。
OPAx171系列运算放大器的工作温度范围为-40℃至+125℃。
商品特性
- 电源电压范围：2.7V至36V，±1.35V至±18V
- 低噪声：14nV/√Hz
- 低失调漂移：±0.3μV/℃（典型值）
- 射频干扰（RFI）滤波输入
- 输入范围包含负电源，输入范围可达到正电源
- 轨到轨输出
- 增益带宽：3MHz
- 低静态电流：每个放大器475μA
- 高共模抑制比：120dB（典型值）
- 低输入偏置电流：8pA
- 行业标准封装：8引脚SOIC、8引脚MSOP、14引脚TSSOP
- 微型封装：单通道采用SOT - 553封装，双通道采用VSSOP - 8封装
应用领域
- 电源模块中的跟踪放大器
- 商用电源
- 传感器放大器
- 电桥放大器
- 温度测量
- 应变计放大器
- 精密积分器
- 电池供电仪器
- 测试设备
