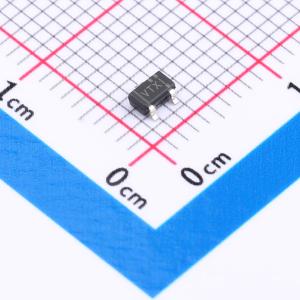

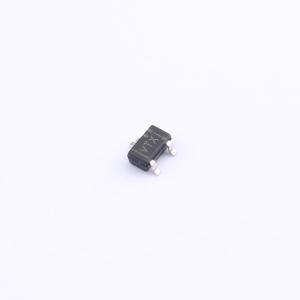

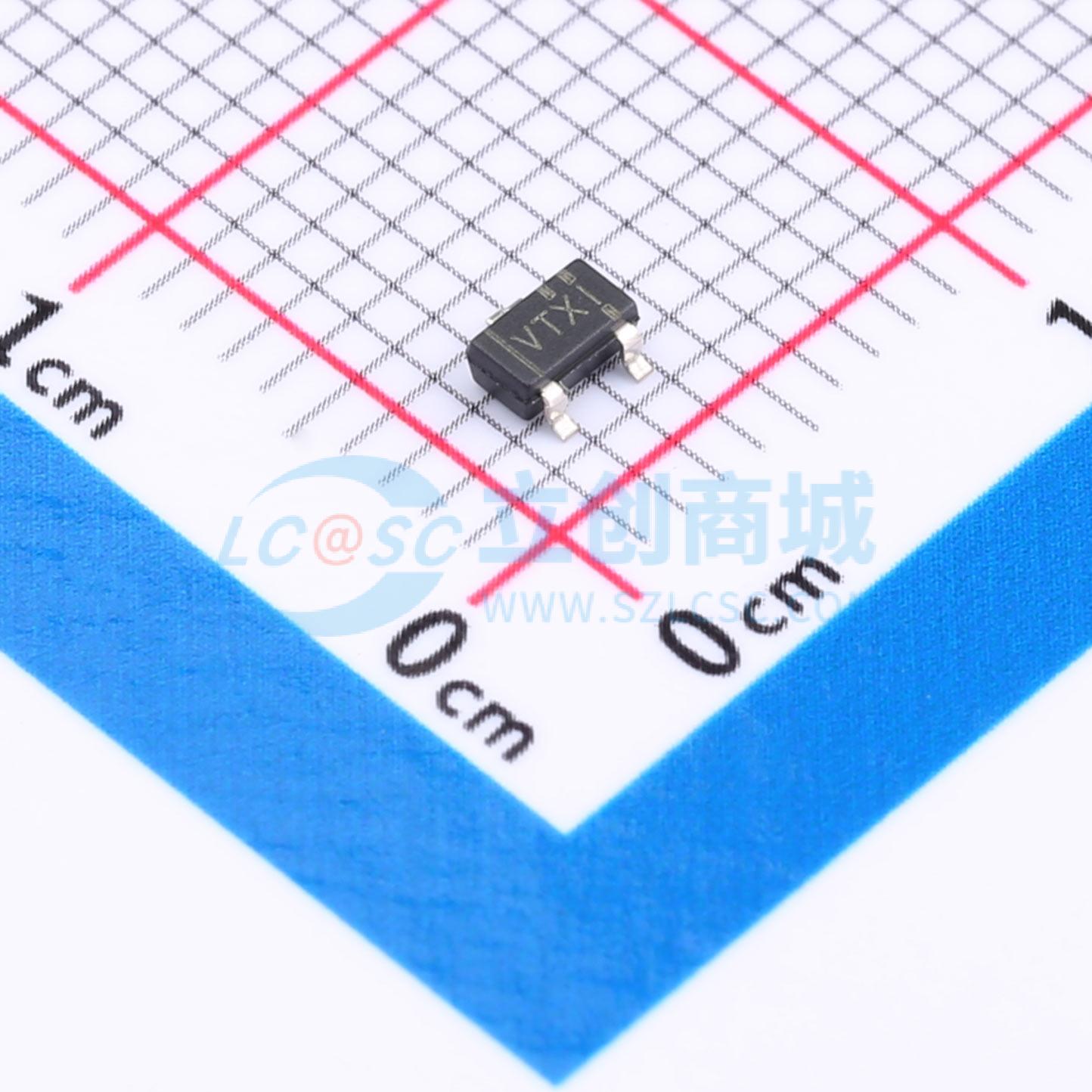

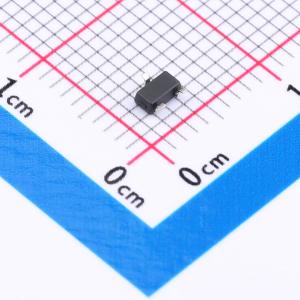

温馨提醒：图片仅供参考，商品以实物为准

TLV809L30DBVR

3引脚电源电压监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV809 具有低电平有效推挽复位功能的 3 引脚电压监控器（复位 IC）
品牌名称: TI(德州仪器)
商品型号: TLV809L30DBVR
商品编号: C469848
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.066克(g)

商品参数

商品概述

TLV809系列监控电路主要为数字信号处理器（DSP）和基于处理器的系统提供电路初始化和时序监控功能。在上电期间，当电源电压（VDD）高于1.1 V时，RESET引脚置位。此后，监控电路会持续监测VDD，只要VDD低于阈值电压VΠ，RESET引脚就会保持有效状态。内部定时器会延迟输出恢复到无效状态（高电平），以确保系统正确复位。延迟时间（td(典型值) = 200 ms）从VDD上升到阈值电压VΠ以上时开始计时。当电源电压降至VΠ阈值电压以下时，输出再次变为有效状态（低电平），无需外部元件。该系列所有器件的感应阈值电压（VΠ）均由内部分压器设定为固定值。该产品系列适用于2.5 V、3 V、3.3 V和5 V的电源电压。电路采用3引脚SOT - 23封装。TLV809器件的工作温度范围为 - 40℃至 + 85℃。

商品特性

精密电源电压监控：2.5 V、3 V、3.3 V、5 V
具有200 ms固定延迟时间的上电复位发生器
电源电流：9 μA（典型值）
温度范围： - 40℃至 + 85℃
3引脚SOT - 23封装
与MAX809引脚兼容

应用领域

DSP、微控制器和微处理器
无线通信系统
便携式和电池供电设备
可编程控制器
智能仪器
工业设备
笔记本电脑和台式电脑
汽车系统

优惠活动

5.7折起

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	推挽
	工作电压	2V~6V
	复位有效电平	低电平有效
	阈值电压	2.64V

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	无
	复位超时	200ms
	工作温度	-40℃~+85℃@(Tj)
	静态电流(Iq)	9uA
