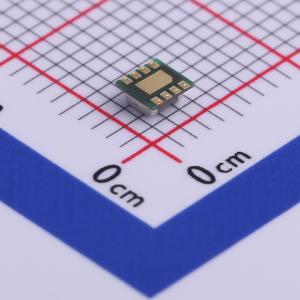

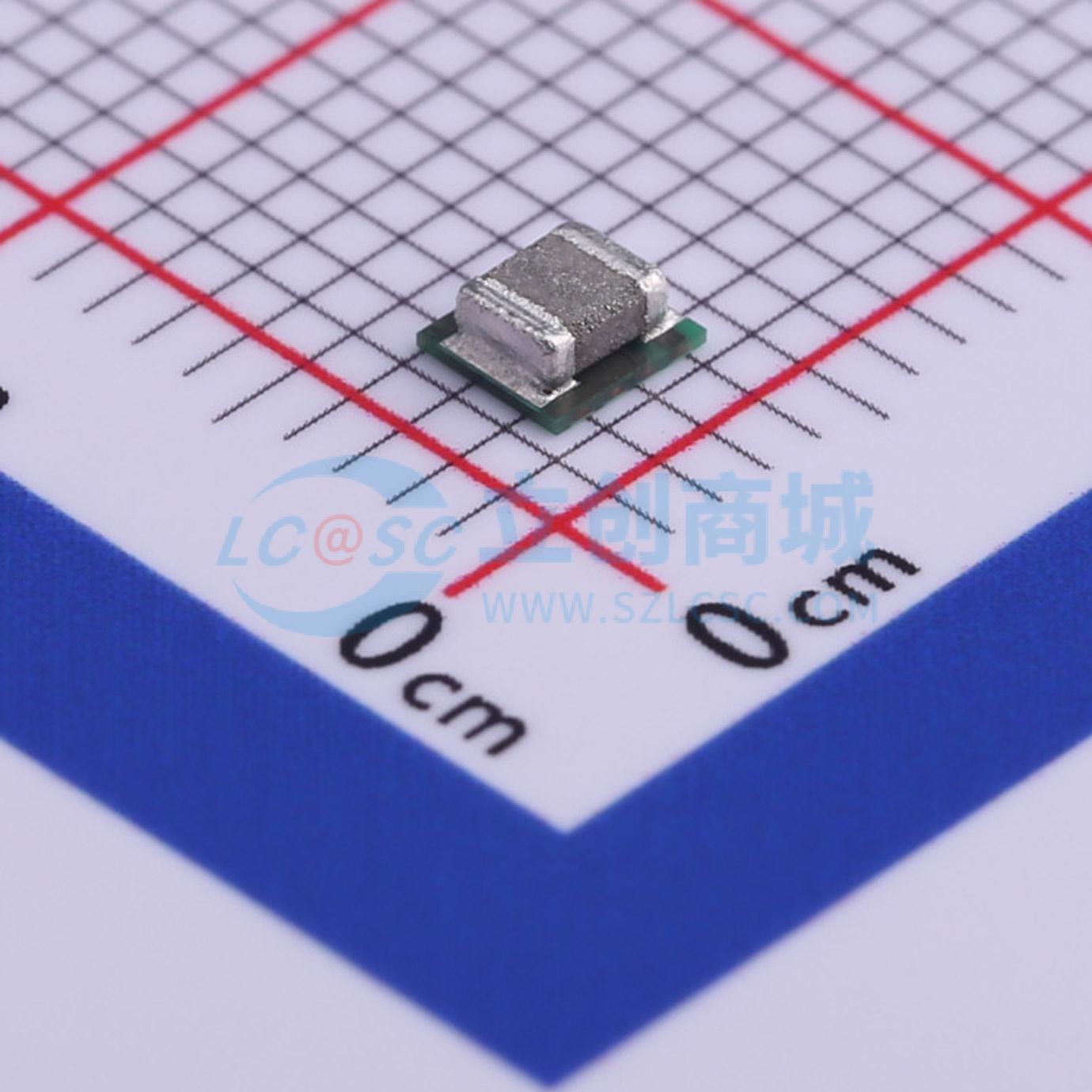

TPS82084SILR

集成电感的高效降压转换器MicroSiP模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS82084 具有集成电感的 2A 高效降压转换器模块
品牌名称: TI(德州仪器)
商品型号: TPS82084SILR
商品编号: C468248
商品封装: USIP-8
包装方式: 编带
商品毛重: 0.048克(g)

商品参数

商品概述

TPS82084/5是2A/3A降压转换器MicroSiP™模块，针对小尺寸解决方案和高效率进行了优化。该电源模块集成了同步降压转换器和电感器，可简化设计、减少外部元件并节省PCB面积。其低矮紧凑的解决方案适用于通过标准表面贴装设备进行自动化组装。为了实现效率最大化，转换器以2.4MHz的标称开关频率在PWM模式下运行，并在轻负载电流时自动进入节能模式。在节能模式下，器件的静态电流通常为17μA。采用DCS控制拓扑结构，该器件可实现出色的负载瞬态性能和精确的输出电压调节。支持排序配置的EN和PG引脚为系统设计带来了灵活性。集成的软启动功能可降低输入电源所需的浪涌电流。过温保护和打嗝式短路保护提供了强大可靠的解决方案。

商品特性

低矮型MicroSiP™电源模块
DCS控制拓扑结构
效率高达95%
17μA工作静态电流
-40℃至125℃工作温度范围
打嗝式短路保护
2.5V至6V输入电压范围
0.8V至VIN可调输出电压
轻载效率的节能模式
100%占空比实现最低压降
输出放电功能
电源正常输出
集成软启动，并支持预偏置启动
过温保护
符合CISPR11 B类标准
2.8mm x 3.0mm x 1.3mm 8引脚μABiL封装

应用领域

光模块
单板计算机
固态硬盘
城域数据中心
音频/视频控制系统
雷达

优惠活动

9.7折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交24单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.5V~6V
	输出电压精度	±1%
	输出电压(Vout)	800mV~6V
	输出电流(最大值)	2A
	转换效率	95%

	属性	参数值
	静态电流(Iq)	17uA
	开关频率	2.4MHz
	特性	过热保护；短路保护
	长度	2.8mm
	宽度	3mm
	高度	1.3mm
	工作温度	-40℃~+125℃
