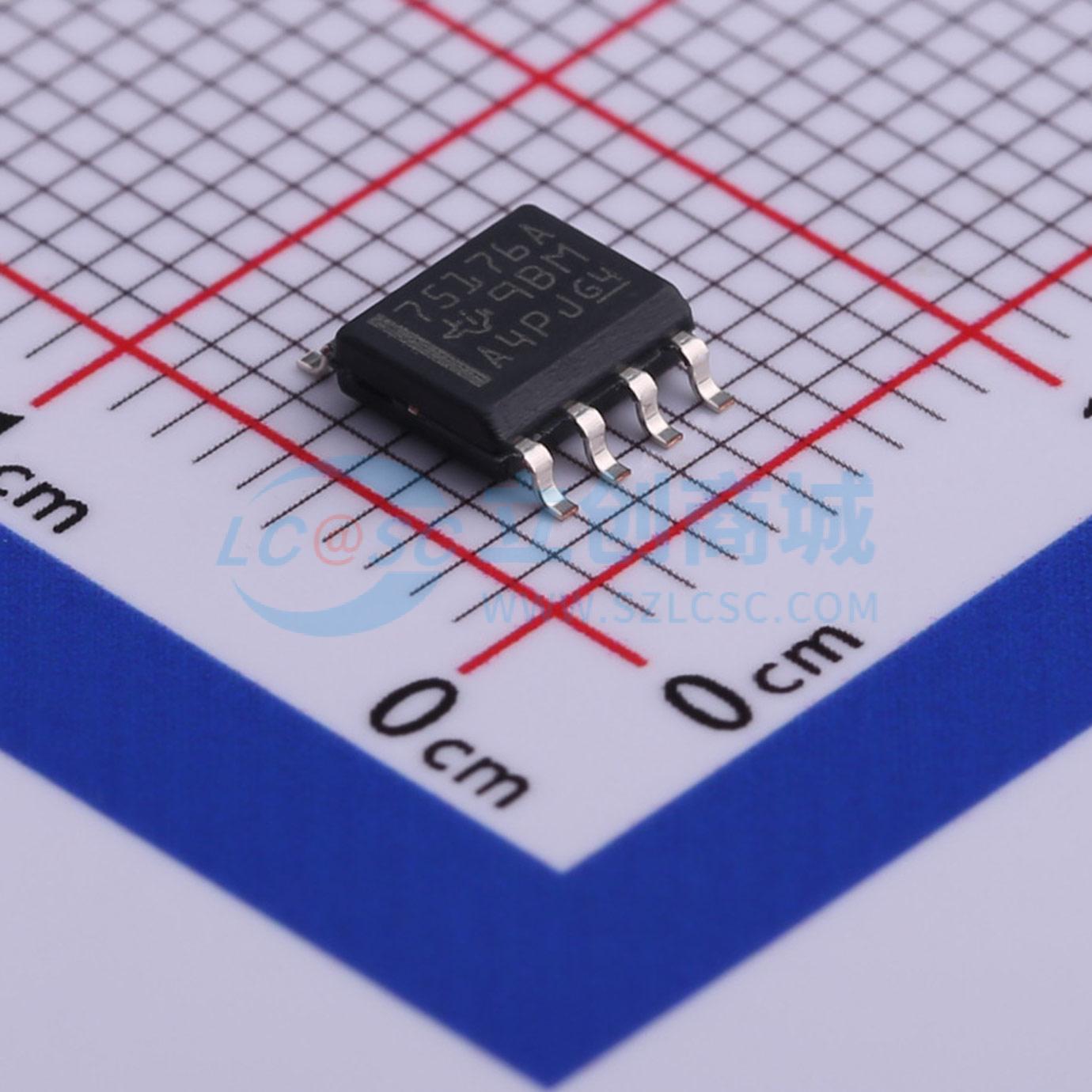

温馨提醒：图片仅供参考，商品以实物为准

SN75176ADR

SN75176A差分总线收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN75176A结合了一个三态差分线驱动器和一个差分输入线接收器，都从单个5V电源供电。适用于在嘈杂环境中的长总线上进行多点传输。
品牌名称: TI(德州仪器)
商品型号: SN75176ADR
商品编号: C468242
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

SN75176A差分总线收发器是一款单片集成电路，专为多点总线传输线上的双向数据通信而设计。它适用于平衡传输线，符合ANSI标准EIA/TIA - 422 - B和国际电信联盟（ITU）V.11建议。 SN75176A集成了一个三态差分线路驱动器和一个差分输入线路接收器，二者均由单一5V电源供电。驱动器和接收器分别具有高电平有效和低电平有效的使能端，可通过外部连接共同实现方向控制功能。驱动器差分输出和接收器差分输入在内部相连，形成差分输入/输出（I/O）总线端口，当驱动器禁用或VCC = 0时，这些端口对总线的负载影响极小。这些端口具有较宽的正负共模电压范围，使该器件适用于同线通信应用。驱动器设计用于处理高达60 mA的灌电流或拉电流负载。驱动器具备正负电流限制和热关断功能，可防止线路故障。热关断设计在结温约为150℃时启动。接收器的最小输入阻抗为12 kΩ，输入灵敏度为±200 mV，典型输入迟滞为50 mV。 SN75176A可用于采用SN75172和SN75174四路差分线路驱动器以及SN75173和SN75175四路差分线路接收器的传输线应用中。 SN75176A的工作温度范围为0℃至70℃。

商品特性

双向收发器，满足或超越ANSI标准EIA/TIA - 422 - B和ITU V.11建议的要求
专为嘈杂环境中长总线上的多点传输而设计
三态驱动器和接收器输出
驱动器和接收器分别具有使能端
宽正负输入/输出总线电压范围
驱动器输出能力最大±60 mA
热关断保护
驱动器正电流限制和负电流限制
接收器最小输入阻抗12 kΩ
接收器输入灵敏度±200 mV
接收器典型输入迟滞50 mV
单5V电源供电
更低的功耗要求

应用领域

低速RS485通信（5 Mbps及以下）
对于10 Mbps的应用，请使用SN75176B

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1

	属性	参数值
	工作电压	4.75V~5.25V
	数据速率	5Mbps
	工作温度	0℃~+70℃
