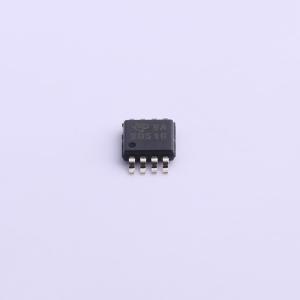

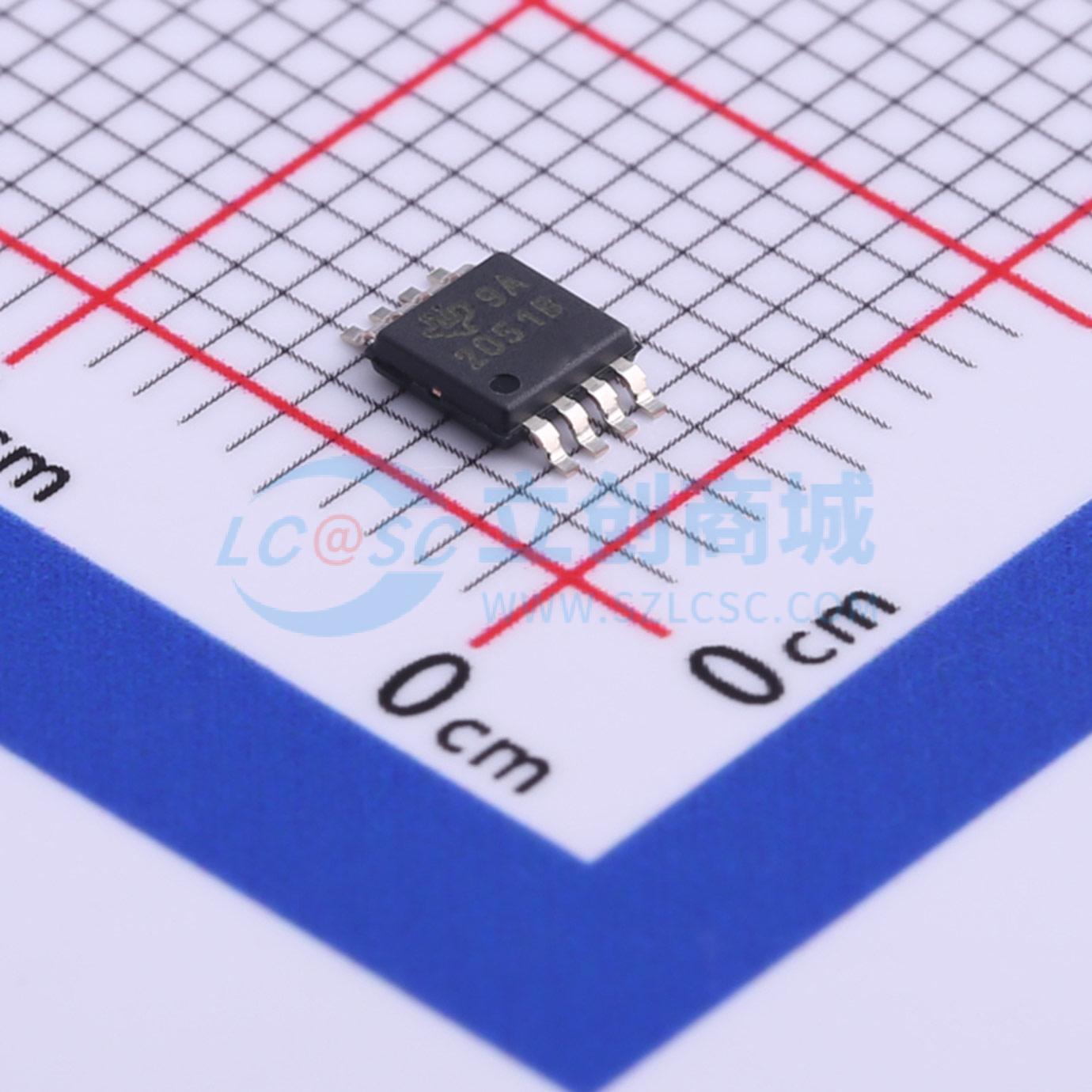

TPS2051BDGNR
电流限制型功率分配开关
- 描述
- TPS2051B 高电平有效的 0.5A 负载、2.7-5.5V、70mΩ USB 电源开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS2051BDGNR
- 商品编号
- C468243
- 商品封装
- EMSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.078克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 500mA | |
| 导通电阻 | 70mΩ | |
| 功能特性 | 短路保护；过流保护；过温保护；欠压锁定；集成电荷泵 | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 70-mΩ 高边MOSFET
- 500-mA 连续电流
- 热保护和短路保护
- 精确的电流限制（最小0.75 A，最大1.25 A）
- 工作范围：2.7 V 至 5.5 V
- 典型上升时间：0.6 ms
- 欠压锁定
- 无故障报告（OC）毛刺
- 上电过程中无OC毛刺
- 最大待机电流：1 μA（单通道、双通道）或2 μA（三通道、四通道）
- 环境温度范围：-40°C 至 85°C
- UL认证，文件号E169910
- TPS2042B 和 TPS2052B 的附加UL认证用于并联配置
