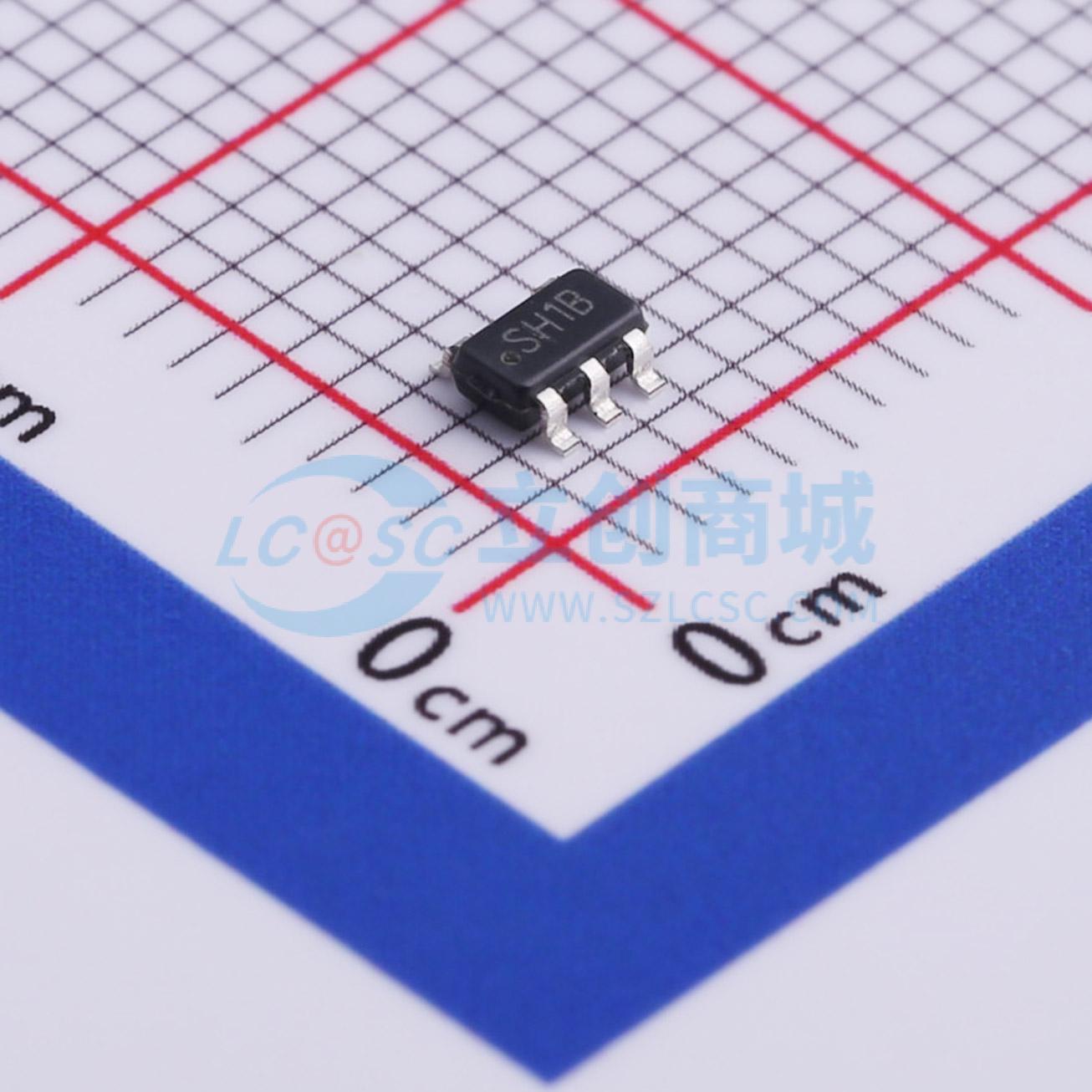

温馨提醒：图片仅供参考，商品以实物为准
LMR62014XMFX/NOPB
20V输出，1.4A升压电压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMR62014是一款电流模式升压转换器,工作频率为1.6MHz,最大输出电压为20V,最大输出电流为1.4A。采用SOT-23封装,具有内部补偿和低关断电流。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMR62014XMFX/NOPB
- 商品编号
- C468235
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.7V~14V | |
| 输出电压 | 3V~20V | |
| 输出电流 | 1.4A | |
| 开关频率 | 1.6MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LMR62014开关稳压器是一款工作在1.6 MHz固定频率下的电流模式升压转换器。 由于内部1.4A开关的功率损耗极小，采用SOT - 23封装成为可能，再加上使用小型电感和电容，实现了业内最高的功率密度。LMR62014能够实现超过90%的占空比，非常适合升压至最高20V的电压。 这些器件设有逻辑电平关断引脚，可用于降低静态电流并延长电池使用寿命。 通过逐周期电流限制和热关断功能提供保护。内部补偿简化了设计并减少了元件数量。
商品特性
- 输入电压范围为2.7V至14V
- 输出电压最高可达20V
- 开关电流最高可达1.4A
- 1.6 MHz开关频率
- 低关断静态电流，<1 μA
- 逐周期电流限制
- 内部补偿
- 5引脚SOT - 23封装（2.92×2.84×1.08mm）
- 完全支持WEBENCH电源设计工具
应用领域
- 3.3V、5V和12V电源轨的升压转换
- 空间受限的应用
- 嵌入式系统
- LCD显示器
- LED应用
