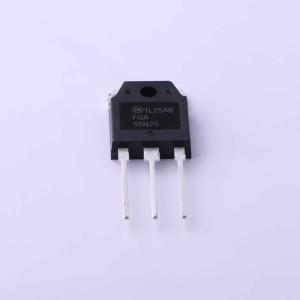

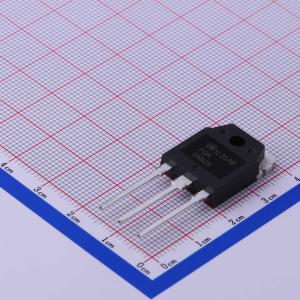

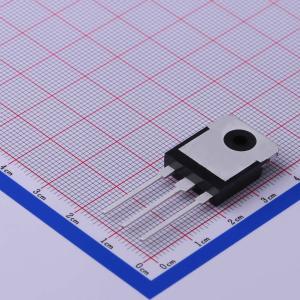

温馨提醒：图片仅供参考，商品以实物为准
FQA55N25
1个N沟道 耐压:250V 电流:55A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- FQA55N25
- 商品编号
- C463023
- 商品封装
- TO-3P
- 包装方式
- 管装
- 商品毛重
- 7.696克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 250V | |
| 连续漏极电流(Id) | 55A | |
| 导通电阻(RDS(on)) | 40mΩ@10V,27.5A | |
| 耗散功率(Pd) | 310W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 180nC@200V | |
| 输入电容(Ciss) | 6.25nF@25V | |
| 反向传输电容(Crss) | 160pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款N沟道增强型功率MOSFET采用专有平面条形和DMOS技术制造。这种先进的MOSFET技术经过特别设计，可降低导通电阻，提供出色的开关性能和高雪崩能量强度。这些器件适用于开关模式电源、有源功率因数校正（PFC）和电子灯镇流器。
商品特性
- 55 A、250 V，RDS(on) = 40 mΩ（最大值）@ VGS = 10 V，ID = 27.5 A
- 低栅极电荷（典型值140 nC）
- 低Crss（典型值125 pF）
- 100%雪崩测试
应用领域
- 开关模式电源
- 有源功率因数校正（PFC）
- 电子灯镇流器
