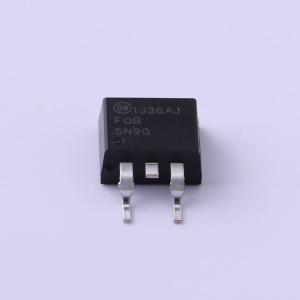

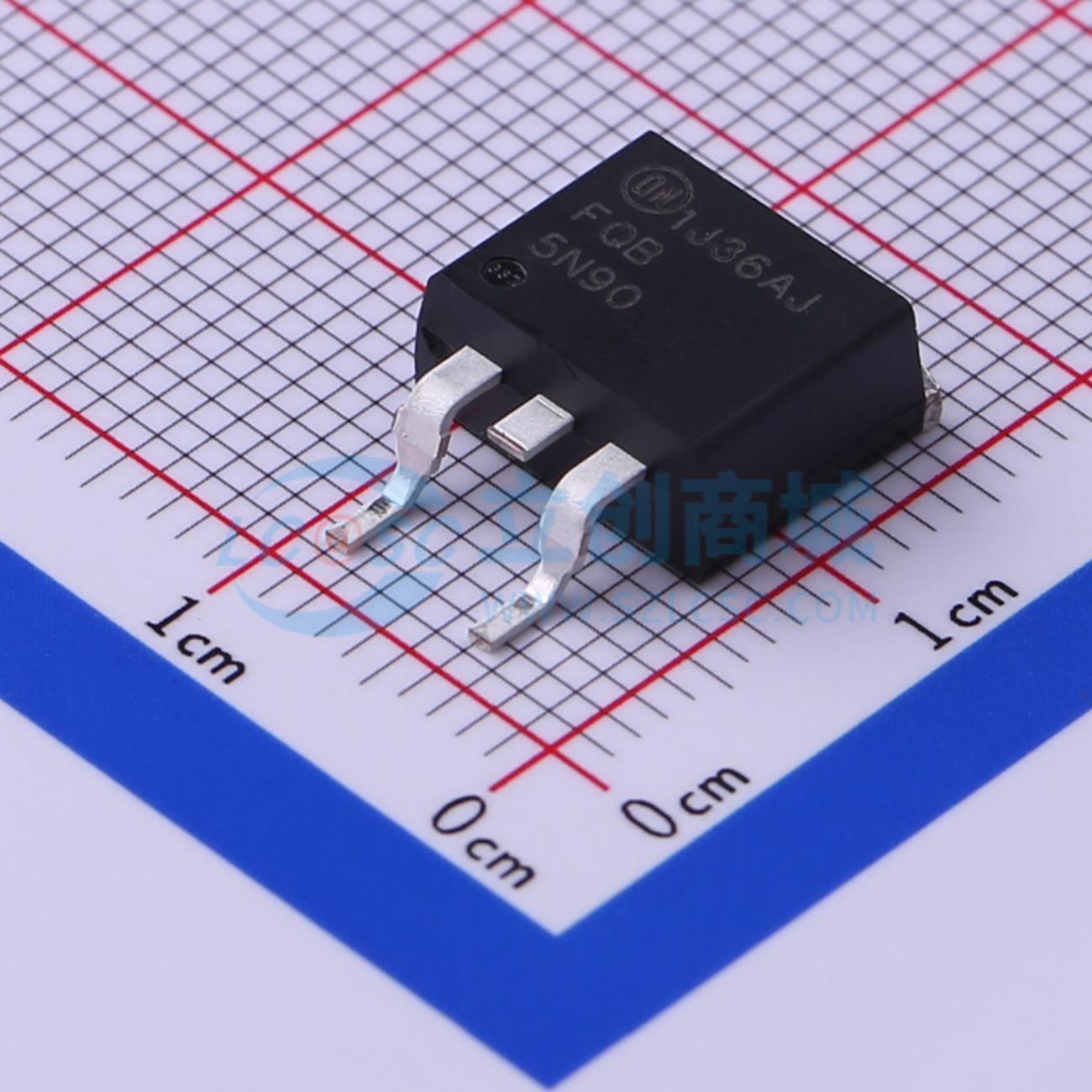

温馨提醒：图片仅供参考，商品以实物为准
FQB5N90TM
1个N沟道 耐压:900V 电流:5.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此 N 沟道增强型功率 MOSFET 是使用平面条纹和 DMOS 专属工艺生产的。此先进 MOSFET 技术适用于降低导通电阻，提供卓越的开关性能以及高雪崩能量强度。此类器件适用于开关模式电源、有源功率因数校正 (PFC) 和电子灯镇流器。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FQB5N90TM
- 商品编号
- C463024
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.66克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 900V | |
| 连续漏极电流(Id) | 5.4A | |
| 导通电阻(RDS(on)) | 2.3Ω@10V,2.7A | |
| 耗散功率(Pd) | 158W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 5V | |
| 栅极电荷量(Qg) | 40nC@720V | |
| 输入电容(Ciss) | 1.55nF@25V | |
| 反向传输电容(Crss) | 17pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款N沟道增强型功率MOSFET采用专有平面条形和DMOS技术制造。这种先进的MOSFET技术经过特别设计，可降低导通电阻，并提供卓越的开关性能和高雪崩能量强度。这些器件适用于开关模式电源、有源功率因数校正（PFC）和电子灯镇流器。
商品特性
- 5.4 A、900 V，VGS = 10 V、ID = 2.7 A时，RDS(on) = 2.3 Ω（最大值）
- 低栅极电荷（典型值31 nC）
- 低Crss（典型值13 pF）
- 100%经过雪崩测试
- 符合RoHS标准
应用领域
- 开关模式电源
- 有源功率因数校正（PFC）
- 电子灯镇流器
