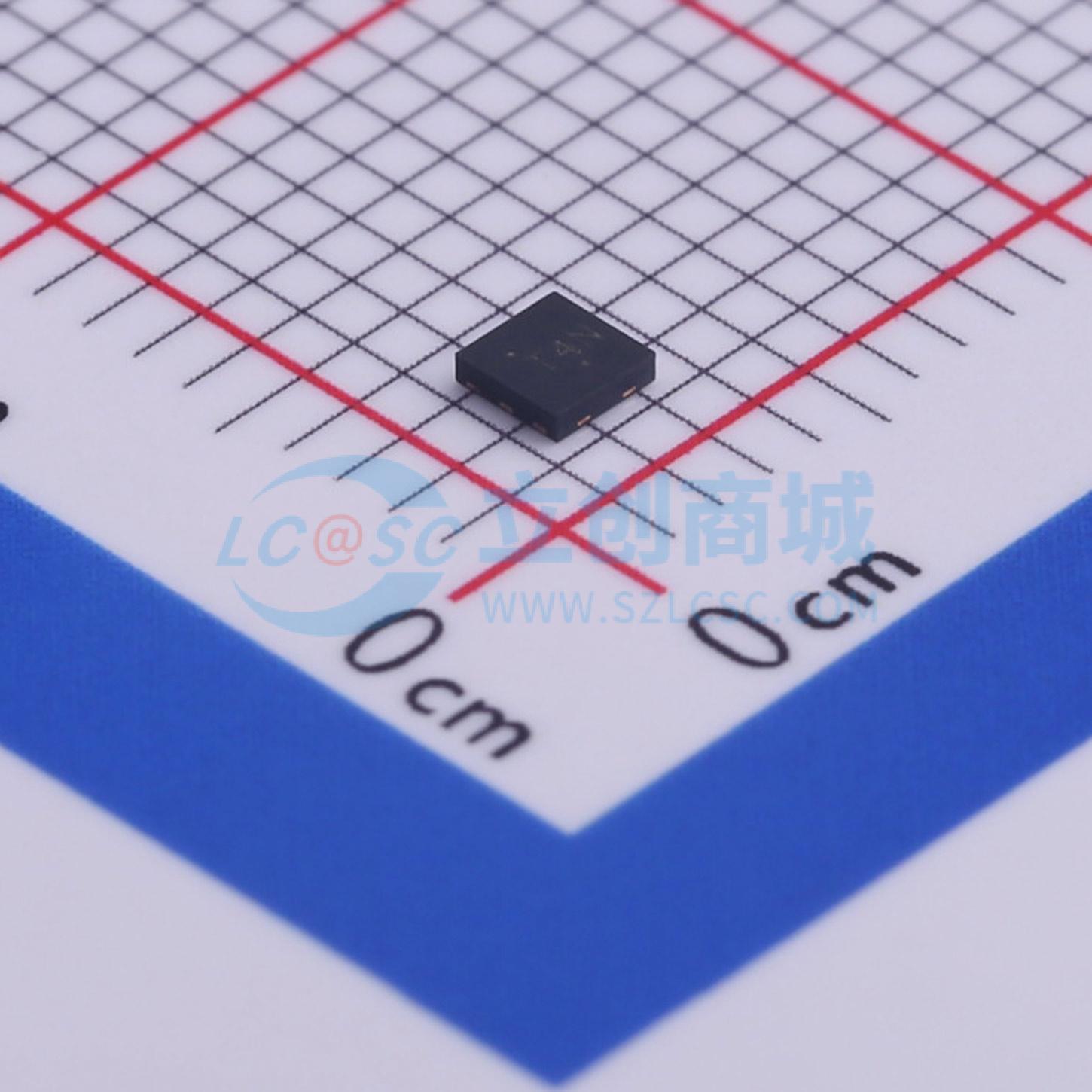

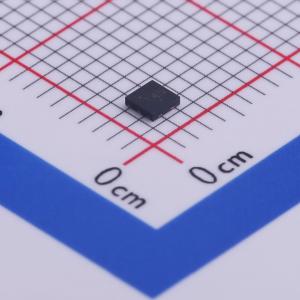

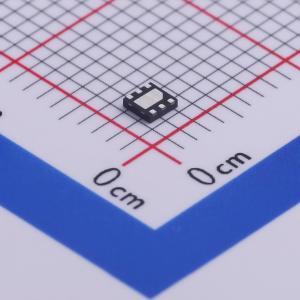

温馨提醒：图片仅供参考，商品以实物为准
LV52204MUTBG
具备PWM和单总线调光功能的LED升压驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LV52204MU是一款用于LED驱动的高压升压驱动器。LED电流由外部电阻R1设定，可通过PWM或单总线改变FB电压来实现LED调光。
- 品牌名称
- onsemi(安森美)
- 商品型号
- LV52204MUTBG
- 商品编号
- C463051
- 商品封装
- WDFN-6-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | 600kHz | |
| 通道数 | 1 | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；欠压保护(UVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -30℃~+85℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
LV52204MU是一款用于LED驱动的高压升压驱动器。LED电流由外部电阻R1设定，可通过PWM或单总线改变FB电压来实现LED调光。
商品特性
- 工作电压范围为2.7V至5.5V
- 集成40V MOSFET
- 单总线32级数字调光和PWM调光
- 600kHz开关频率
- UDFN6 2×2，0.65P封装
应用领域
- LED显示屏背光灯控制
