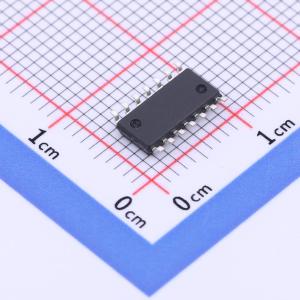

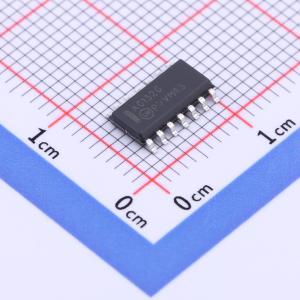

MC74AC132DG
MC74AC132DG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 包含四个 2 输入与非门，能够将缓慢变化的输入信号转换为清晰、无抖动的输出信号。此外，它们比传统与非门具有更大的噪声容限。每个电路包含一个 2 输入施密特触发器。施密特触发器使用正反馈来有效加速缓慢的输入转换，并为正向和负向转换提供不同的输入阈值电压。正向和负向输入阈值之间的这种滞后由电阻比决定，并且基本上不受温度和电源电压变化的影响。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74AC132DG
- 商品编号
- C463075
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2.2V~3.9V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.1V | |
| 输出高电平(VOH) | 2.9V~5.4V | |
| 输出低电平(VOL) | 100mV~440mV | |
| 系列 | 74AC系列 | |
| 传播延迟(tpd) | 9ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
