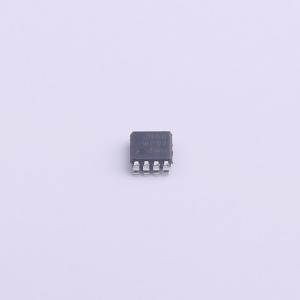

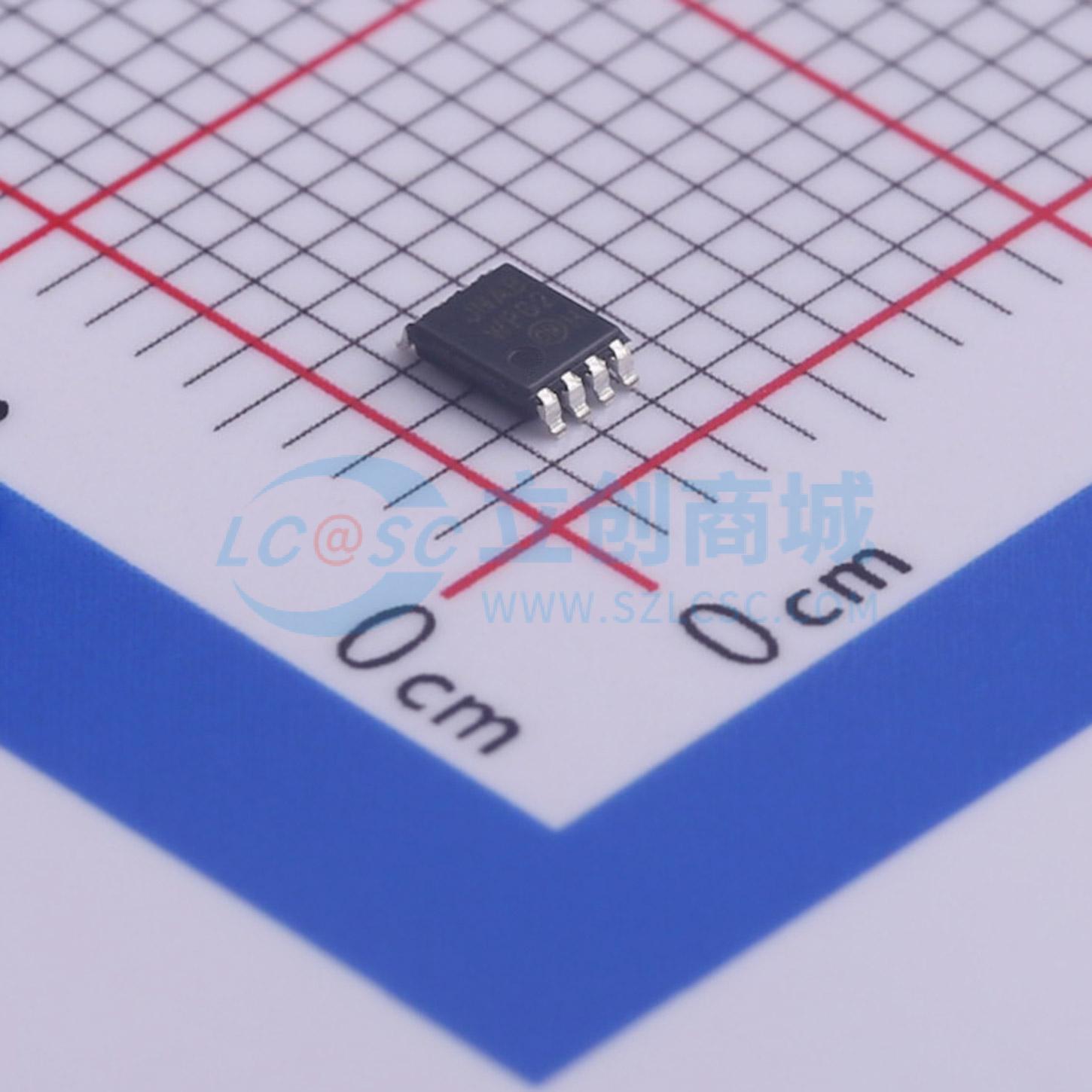

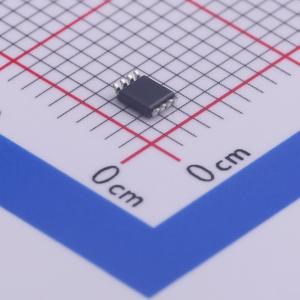

NC7WP02K8X
TinyLogic超低功耗双2输入或非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NC7WP02 是一款双 2 输入 NOR 门极，属于安森美半导体的 TinyLogic 超低功耗 (ULP) 系列。此产品适用于电池寿命至关重要的应用，在 0.9V 到 3.6V 的 VCC 运行范围内具有超低功耗。内部电路由一个最小的缓冲器级组成，其中包括输出缓冲器，可实现超低静态和动态功耗。NC7WP02 专用于优化功耗和速度，采用先进的 CMOS 工艺，在保持 CMOS 极低功耗的同时，实现了高速运行。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NC7WP02K8X
- 商品编号
- C463115
- 商品封装
- US-8
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | - | |
| 通道数 | 2 | |
| 工作电压 | 900mV~3.6V | |
| 静态电流(Iq) | 900nA | |
| 灌电流(IOL) | 2.6mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 2.6mA | |
| 输入高电平(VIH) | 1.6V~2.1V | |
| 输入低电平(VIL) | 700mV~900mV | |
| 系列 | 7WP系列 | |
| 传播延迟(tpd) | 7ns@3.3V,30pF | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 是Fairchild的TinyLogic超低功耗 (ULP) 系列的双2输入或非门
- 适用于电池寿命至关重要的应用
- 设计用于在0.9V至3.6V VCC的工作范围内实现超低功耗
- ±2.6 mA@3.00V VCC
- Pb-Free package per JEDEC J-STD-020B
