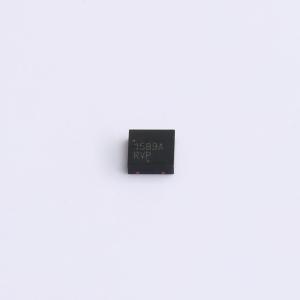

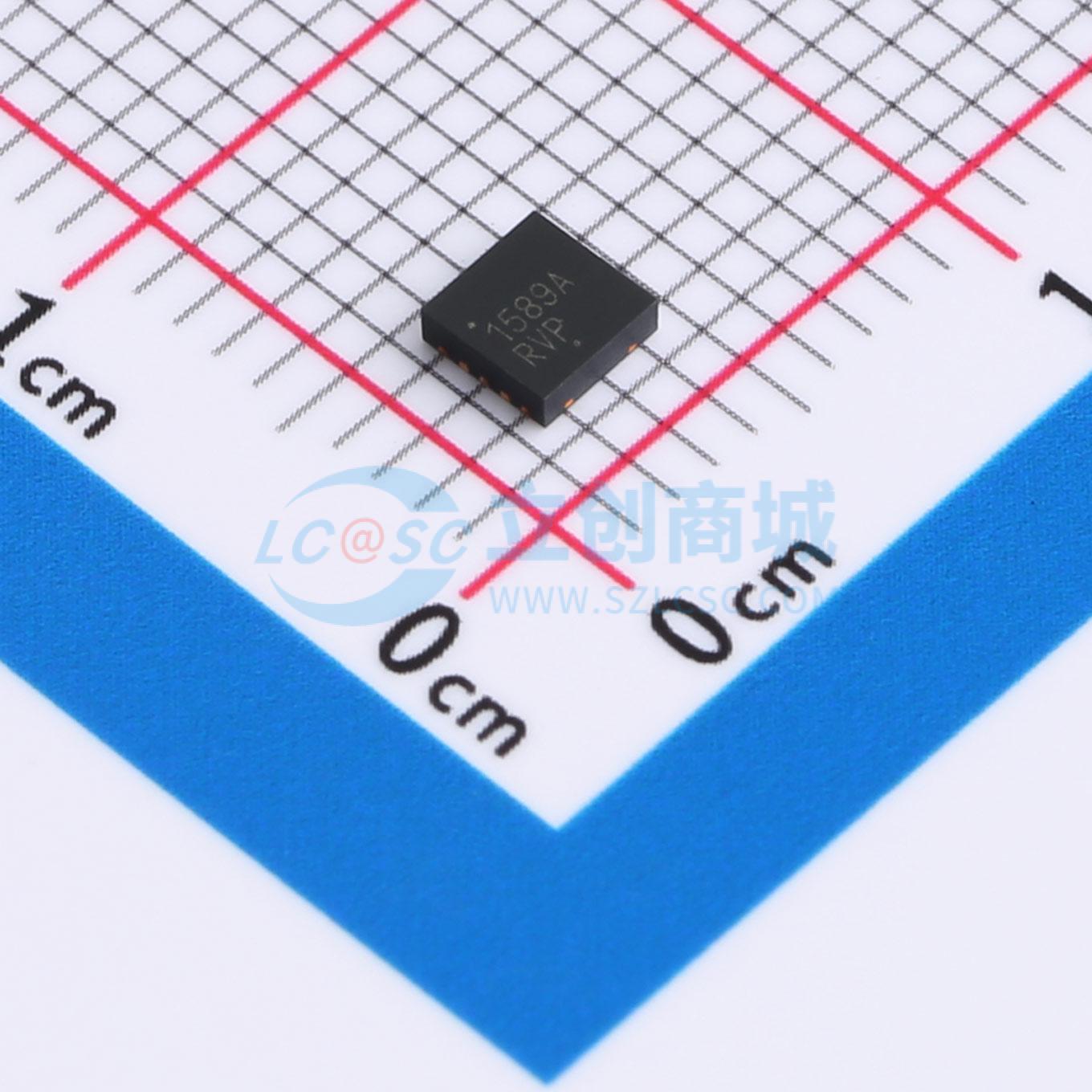

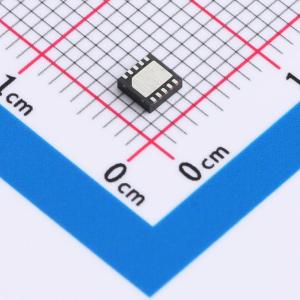

NCP1589AMNTWG
低压同步降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP1589A 或 NCP1589B 是一款低成本 PWM 控制器，运行电压为 5V 到 12V。此器件能够产生低至 0.8V 的输出电压。此器件能够从低至 2.5V 的电压进行转换。此 10 引脚器件提供了最佳集成水平，减小了电源尺寸，降低了成本。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP1589AMNTWG
- 商品编号
- C463125
- 商品封装
- DFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.114克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~13.2V | |
| 输出电压 | 800mV~5V | |
| 输出电流 | - | |
| 开关频率 | 300kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+70℃@(TA) | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
NCP1589A/B是一款低成本PWM控制器，设计用于5 V或12 V电源供电。该器件能够产生低至0.8 V的输出电压，也能转换低至2.5 V的电压。这款10引脚器件提供了最佳的集成度，以减小电源的尺寸和成本。其特性包括1.5 A栅极驱动器设计和内部设定的300 kHz或600 kHz振荡器。除了1.5 A的栅极驱动能力外，栅极驱动器的其他提高效率的特性还包括自适应非重叠电路。NCP1589A/B还集成了一个外部补偿误差放大器。保护特性包括可编程短路保护和欠压锁定（UVLO）。
商品特性
- VCC范围：4.5 V至13.2 V
- 300 kHz和600 kHz内部振荡器
- 升压引脚可承受30 V电压
- 电压模式PWM控制
- 精确的0.8 V内部参考电压
- 输出电压可调
- 内部1.5 A栅极驱动器
- 最大占空比80%
- 输入欠压锁定
- 可编程电流限制
- 这是一款无铅器件
应用领域
- 显卡
- 台式电脑
- 服务器/网络设备
- DSP和FPGA电源
- DC-DC稳压模块
