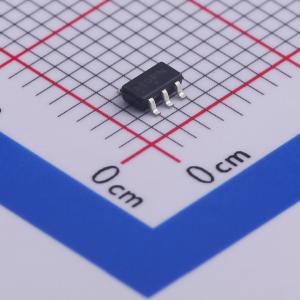

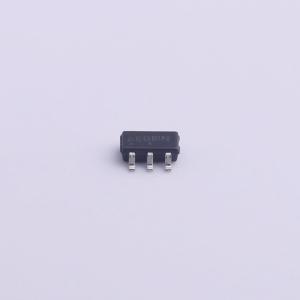

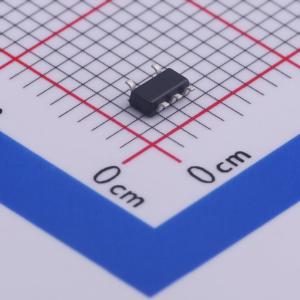

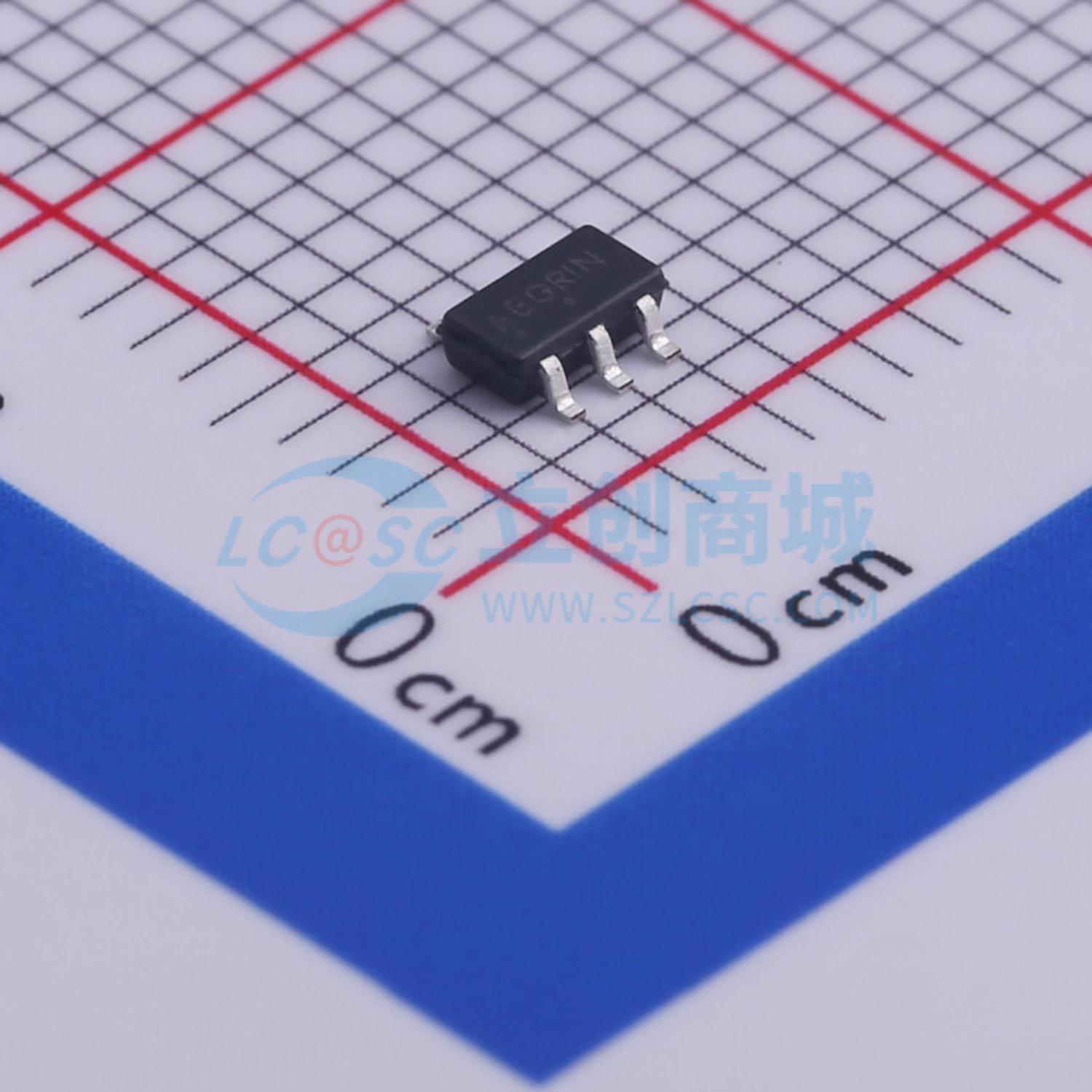

NCP703SN19T1G
输入5.5V 输出1.9V 300mA
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP703SN19T1G
- 商品编号
- C463155
- 商品封装
- TSOP-5
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.9V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 68dB@(1kHz) | |
| 压差 | 300mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 20uA | |
| 噪声 | 13uVrms | |
| 特性 | 过热保护；软启动；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
诸如卫星收音机功率放大器、信息娱乐设备和精密仪器等对噪声敏感的射频应用需要非常纯净的电源。NCP703是一款300 mA的低压差线性稳压器（LDO），可为工程师提供非常稳定、精确的电压，具有超低噪声和非常高的电源抑制比（PSRR），适用于射频应用。该器件无需任何额外的噪声旁路电容即可实现超低噪声性能。为了优化电池供电的便携式应用的性能，NCP703采用动态静态电流（Iq）管理，在轻载条件下实现超低静态电流消耗，并具备出色的动态性能。
商品特性
- 工作输入电压范围：2.0 V至5.5 V
- 提供固定电压选项：0.8 V至3.5 V
- 典型超低静态电流：12 μA
- 超低噪声：在100 Hz至100 kHz范围内为13 μV_RMS
- 非常低的压差：300 mA时典型值为180 mV
- 在负载/线路/温度范围内精度为±2%
- 高电源抑制比：1 kHz时为68 dB
- 内置软启动功能，以限制开机浪涌电流
- 具备热关断和限流保护功能
- 使用1 μF陶瓷输出电容即可稳定工作
- 提供TSOP - 5和1.5 x 1.5 mm XDFN封装
- 具备有源输出放电功能，实现快速关断
- 这些器件为无铅产品
应用领域
- 个人数字助理（PDA）、手机、全球定位系统（GPS）、智能手机
- 无线手持设备、无线局域网、蓝牙、 Zigbee
- 便携式医疗设备
- 其他电池供电应用
