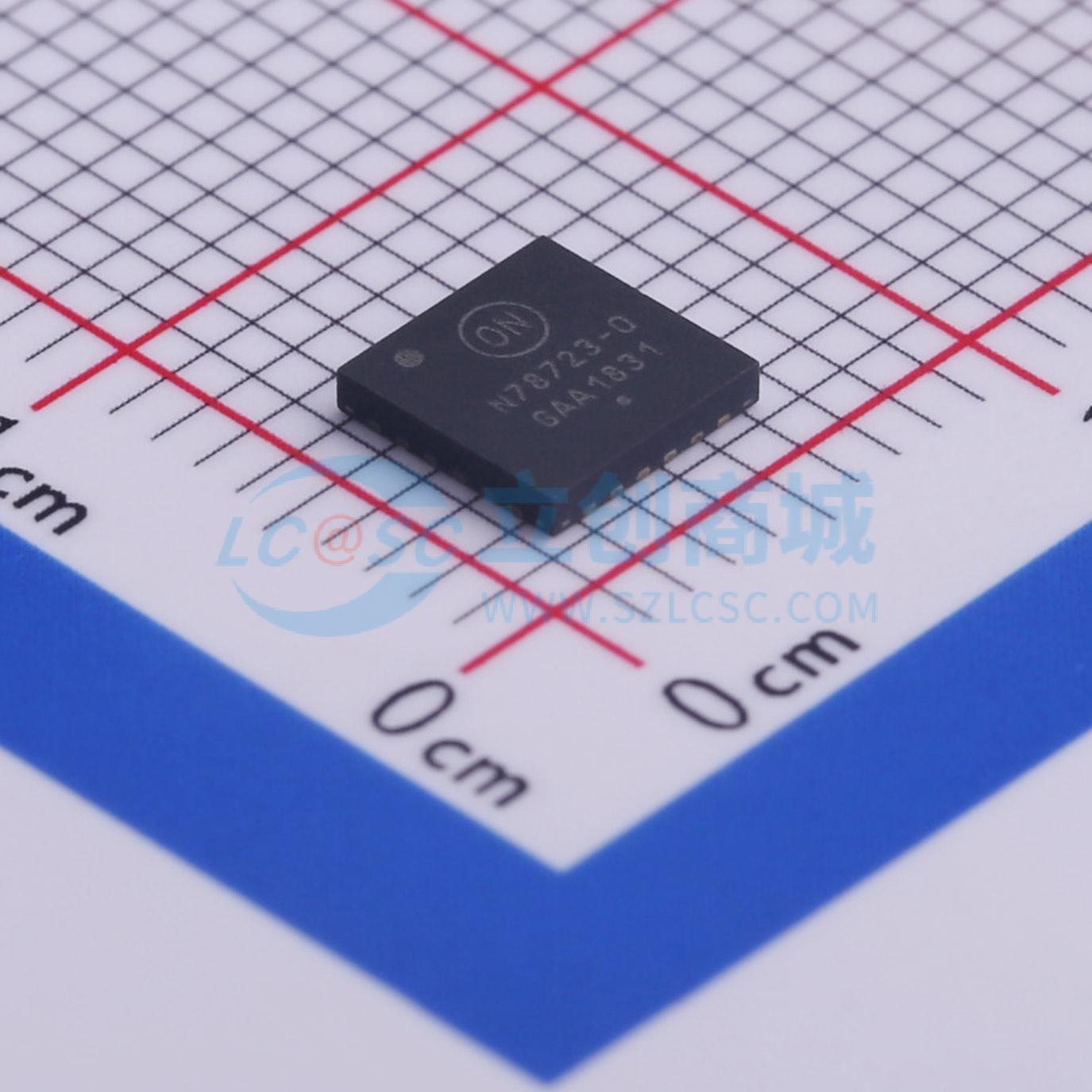

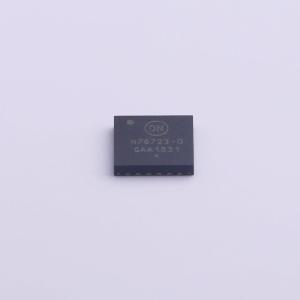

温馨提醒：图片仅供参考，商品以实物为准

NCV78723MW0R2G

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: onsemi(安森美)
商品型号: NCV78723MW0R2G
商品编号: C463169
商品封装: QFN-24-EP(5x5)
包装方式: 编带
商品毛重: 0.1克(g)

商品概述

专为汽车前照灯应用（如远光灯、近光灯、日间行车灯(DRL)、转向指示灯、雾灯、静态转向角灯等）设计的单芯片高效双LED驱动器。该驱动器适用于高电流LED，能够提供完整的解决方案来驱动最高达60V的2串LED。它包括2个独立的LED串电流调节器以及所需的汽车前照灯诊断功能，并且所需的外部元件最少——该芯片不需要任何外部检测电阻来进行降压电流调节。每个单独的LED串可用的输出电流和电压可以定制。当在一个模块上需要超过2个LED通道时，可以组合使用2个、3个或更多设备；也可以与NCV78713设备结合使用——包含单LED驱动器的衍生产品。得益于SPI可编程性，单一硬件配置可以支持多种应用平台。

商品特性

单芯片
降压拓扑
支持2路LED灯串，最高可达60V
高电流能力，每路输出最高可达1.6A直流
整体效率高
外部元件最少
集成高精度电流检测
集成开关模式降压电流调节器
通过LED的平均电流调节
高工作频率以减小电感尺寸
LED开关和调光时低电磁兼容（EMC）辐射
SPI接口用于系统参数的动态控制
失效安全操作（FSO）模式、独立模式
这些器件无铅、无卤素/无溴化阻燃剂且符合RoHS标准

应用领域

远光灯
近光灯
日间行车灯
位置灯或停车灯
转向指示灯
雾灯
静态弯道灯

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	开关频率	8MHz~12MHz
	通道数	2

	属性	参数值
	调光	PWM
	拓扑结构	降压
	工作温度	-40℃~+155℃
