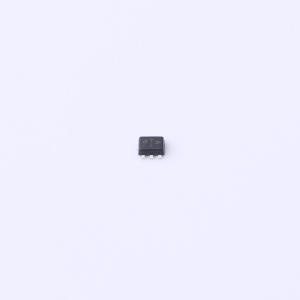

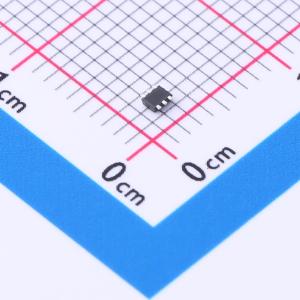

温馨提醒：图片仅供参考，商品以实物为准
NUP4060AXV6T1G
ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款四线浪涌保护阵列专为需要瞬态电压保护功能的应用而设计。适用于过瞬态电压和静电放电敏感设备，如手机、便携式设备、计算机、打印机及其他应用场景。该器件采用共阴极设计，可在单个SOT - 563封装中保护四条独立线路。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NUP4060AXV6T1G
- 商品编号
- C463192
- 商品封装
- SOT-563-6
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | - | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压 | 6.2V | |
| 反向电流(Ir) | 500nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 7pF |
商品概述
这款四线浪涌保护阵列专为需要瞬态电压保护功能的应用而设计。适用于过瞬态电压和静电放电敏感设备，如手机、便携式设备、计算机、打印机及其他应用场景。该器件采用共阴极设计，可在单个SOT - 563封装中保护四条独立线路。
商品特性
- 单个SOT - 563封装可保护多达4条线路
- 静电放电等级：IEC61000 - 4 - 2：4级接触放电（8 kV）、空气放电（15 kV）
- VCC引脚 = 16 V保护，D1、D2和D3引脚 = 6.8 V保护
- D1、D2和D3引脚电容低（3 V时<7 pF）
- 该器件为无铅器件
应用领域
- 手持便携式应用
- USB接口
- 笔记本电脑、台式机、服务器
- SIM卡保护
