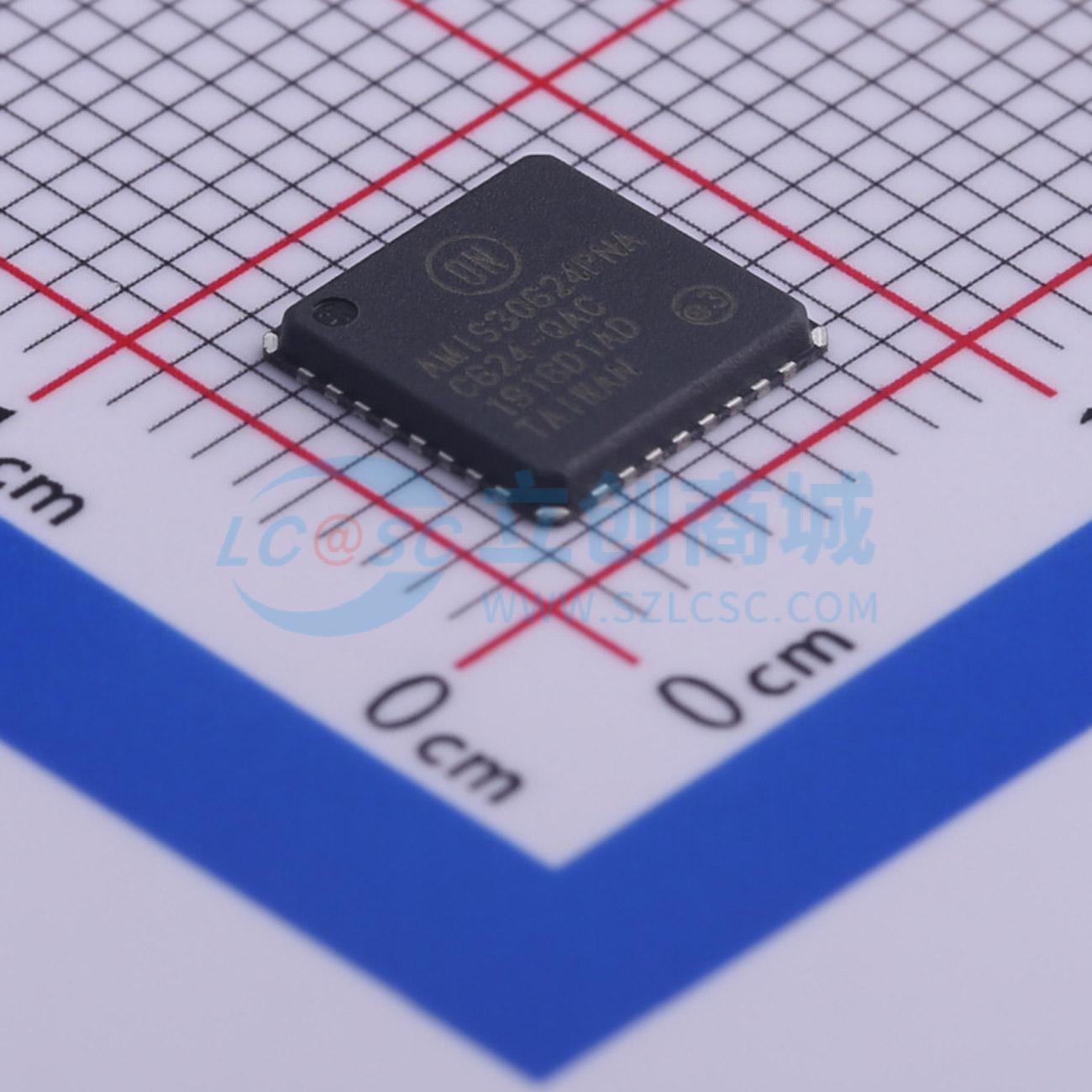

温馨提醒：图片仅供参考，商品以实物为准
AMIS30624C6245RG
I2C微步进电机驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AMIS−30624/NCV70624 是一款单芯片微步进电机驱动器，具有位置控制器和控制/诊断接口。它可用于构建智能外围系统，最多可将 32 个驱动器连接到一台 I2C 主机，从而显著降低系统复杂性。该芯片通过总线接收定位指令，然后驱动定子线圈，使两相步进电机移动到所需位置。片上位置控制器可配置（OTP 或 RAM），用于不同的电机类型、定位范围以及速度、加速度和减速度参数。微步进可实现静音电机运行和更高的定位分辨率。高级运动资格模式可根据选定的运动参数验证完整的机械系统。AMIS−30624/NCV70624 可以轻松连接到 I2C 总线，I2C 主机可以从每个单独的从节点获取特定状态信息，如实际位置、错误标志等。集成的无传感器失步检测可防止定位器失步，并在遇到堵塞时停止电机。这可以在参考运行时实现静音但准确的位置校准，并在接近机械端点时允许半闭环操作。该芯片采用 I2T100 技术实现，可在同一芯片上实现高压模拟电路和数字功能。NCV70624 完全符合汽车电压要求。
- 品牌名称
- onsemi(安森美)
- 商品型号
- AMIS30624C6245RG
- 商品编号
- C463209
- 商品封装
- NQFP-32(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 6.5V~29V | |
| 输出电流 | 800mA | |
| 步长细分 | 16 |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | I2C | |
| 集成开关 | - | |
| 导通电阻 | 1Ω | |
| 工作温度 | -40℃~+165℃ |
商品概述
AMIS−30624/NCV70624 是一款单芯片微步进电机驱动器，具有位置控制器和控制/诊断接口。它可用于构建智能外围系统，最多可将 32 个驱动器连接到一台 I2C 主机，从而显著降低系统复杂性。该芯片通过总线接收定位指令，然后驱动定子线圈，使两相步进电机移动到所需位置。片上位置控制器可配置（OTP 或 RAM），用于不同的电机类型、定位范围以及速度、加速度和减速度参数。微步进可实现静音电机运行和更高的定位分辨率。高级运动资格模式可根据选定的运动参数验证完整的机械系统。AMIS−30624/NCV70624 可以轻松连接到 I2C 总线，I2C 主机可以从每个单独的从节点获取特定状态信息，如实际位置、错误标志等。集成的无传感器失步检测可防止定位器失步，并在遇到堵塞时停止电机。这可以在参考运行时实现静音但准确的位置校准，并在接近机械端点时允许半闭环操作。该芯片采用 I2T100 技术实现，可在同一芯片上实现高压模拟电路和数字功能。NCV70624 完全符合汽车电压要求。
应用领域
- 小型定位应用
- 汽车（前照灯对准、HVAC、怠速控制、巡航控制）
- 工业设备（照明、流体控制、标签、过程控制、XYZ工作台、机器人）
- 建筑自动化（HVAC、监控、卫星天线、可再生能源系统）
