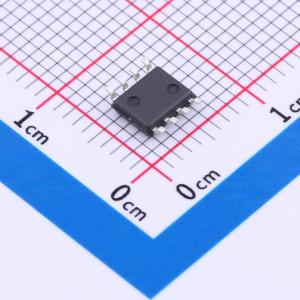

温馨提醒：图片仅供参考，商品以实物为准
NCV5173EDR2G
280 kHz/560 kHz 1.5 A 集成开关升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCV5173是一款高效率的280kHz/560kHz升压转换器,具有1.5 A的集成开关。其输入电压范围为2.7 V到30 V,适用于多种电源配置,包括升压、反激、正激、反相和SEPIC。该芯片采用电流模式架构,具有过流保护、热关断和同步功能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV5173EDR2G
- 商品编号
- C463165
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.7V~30V | |
| 输出电压 | - | |
| 输出电流 | 1.5A | |
| 开关频率 | 280kHz~560kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 50uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
NCV5171/73 产品是 280 kHz/560 kHz 开关稳压器，具备高效能 1.5 A 集成开关。该器件可在 2.7 V 至 30 V 的宽输入电压范围内工作。灵活的设计使芯片能在大多数电源配置下运行，包括升压、反激、正激、反相和单端初级电感转换器（SEPIC）。这些集成电路采用电流模式架构，可实现出色的负载和线性调节，也是一种实用的限流方法。高频运行与高度集成的稳压器电路相结合，可实现极为紧凑的电源解决方案。电路设计具备频率同步、关断和正电压调节反馈控制等功能。这些器件与 LT1372/1373 引脚兼容。
商品特性
- 集成电源开关：保证 1.5 A
- 宽输入范围：2.7 V 至 30 V
- 高频运行，可使用小型元件
- 最少的外部元件
- 易于外部同步
- 内置过流保护
- 频率折返功能可降低过流情况下元件的压力
- 带迟滞功能的热关断
- 关断电流：最大 50 μA
- 与 LT1372/1373 引脚兼容
- NCV 前缀适用于汽车及其他有特殊场地和控制变更要求的应用；符合 AEC - Q100 标准，可提供生产件批准程序（PPAP）文件，工作温度范围为 -40℃ 至 125℃
- 这些是无铅器件
