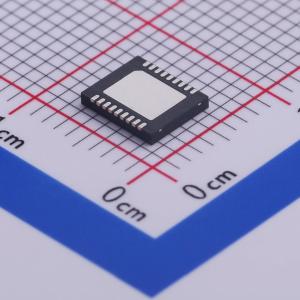

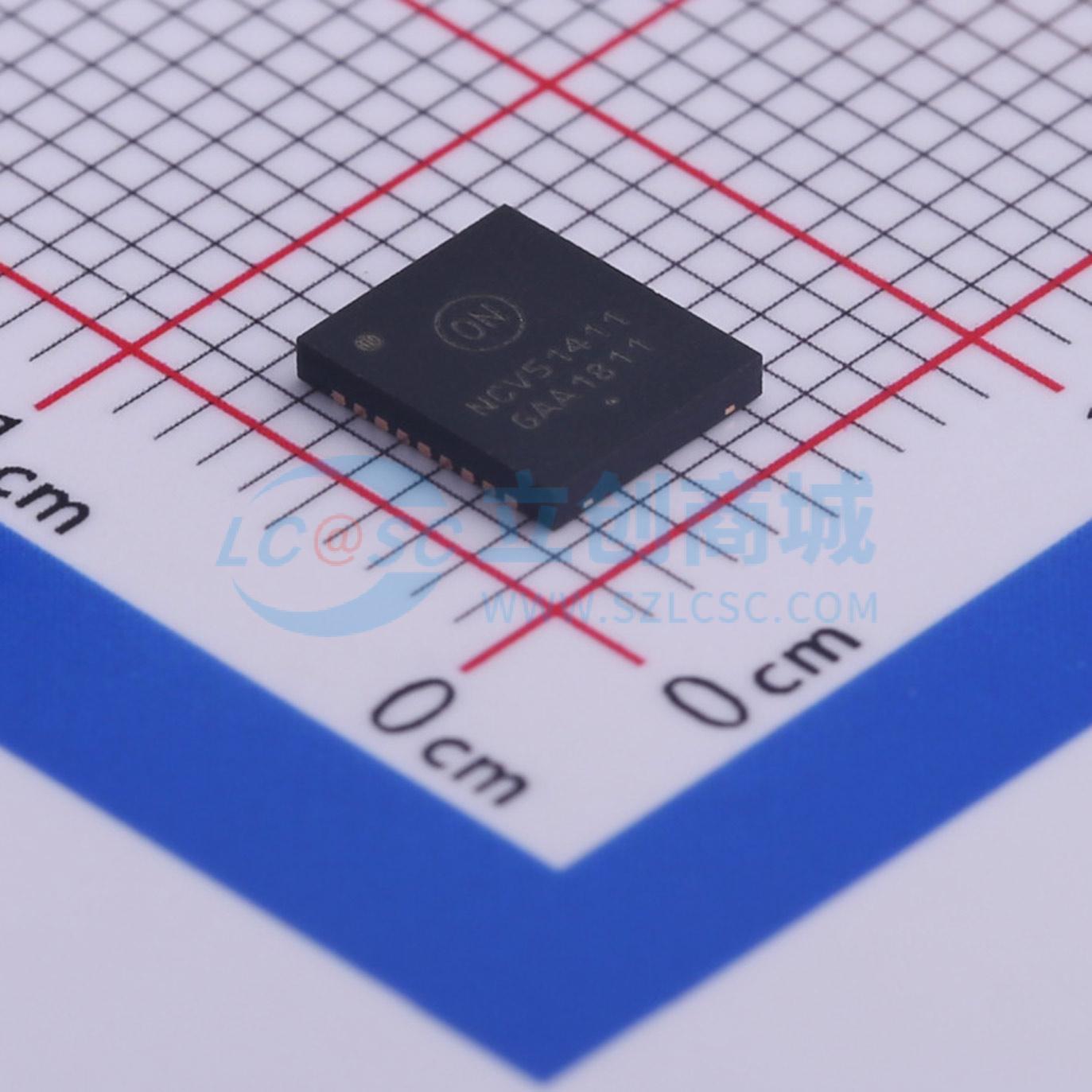

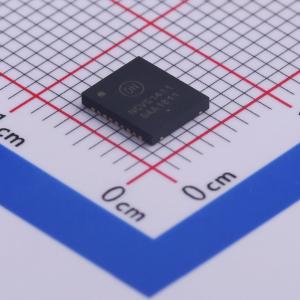

温馨提醒：图片仅供参考，商品以实物为准
NCV51411MNR2G
1.5A降压调节器，固定频率260kHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCV51411是一款1.5A的降压调节器,具有固定频率260kHz。该设备使用V2控制架构,提供超快瞬态响应、最佳整体调节和最简单的环路补偿。支持4.5V至40V的输入电压范围,包含同步电路。内部NPN晶体管能够提供最小1.5A的输出电流,通过外部“boost”电容确保饱和,从而最大限度减少片上功耗。保护电路包括热关断、逐周期电流限制和频率折返。NCV51411与LT1375引脚兼容。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV51411MNR2G
- 商品编号
- C463363
- 商品封装
- DFN-18-EP(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.109克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电流 | 1.5A | |
| 开关频率 | 260kHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 4mA | |
| 开关管(内置/外置) | 内置 |
商品概述
NCV51411 是一款 1.5 A 的降压调节器 IC，工作频率固定为 260 kHz。该器件采用 V² 控制架构，可为当今的高速逻辑电路提供无与伦比的瞬态响应、出色的整体调节性能以及简单的环路补偿。NCV51411 可适应 4.5 V 至 40 V 的输入电压，并包含同步电路。 片上 NPN 晶体管能够提供至少 1.5 A 的输出电流，并由外部“升压”电容偏置以确保饱和，从而最大限度地降低片上功耗。保护电路包括热关断、逐周期电流限制和频率折返。NCV51411 在功能上与 LT1375 引脚兼容。
商品特性
- V² 架构提供超快速瞬态响应、改善的调节性能并简化设计
- 误差放大器参考电压容差为 2.0%
- 短路条件下开关频率降低 4:1，减少短路功耗
- BOOST 引脚支持“自举”操作，以实现效率最大化
- 同步功能，适用于并联电源操作或最小化噪声
- 关断引脚提供掉电选项
- 掉电期间静态电流为 85 μA
- 热关断
- 软启动
- 与 LT1375（SO - 8 版本）引脚兼容
- NCV 前缀适用于汽车及其他需要独特产地和控制变更要求的应用；符合 AEC - Q100 标准且具备生产件批准程序（PPAP）能力
- 这些器件为无铅产品，符合 RoHS 标准
