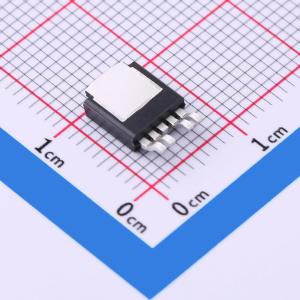

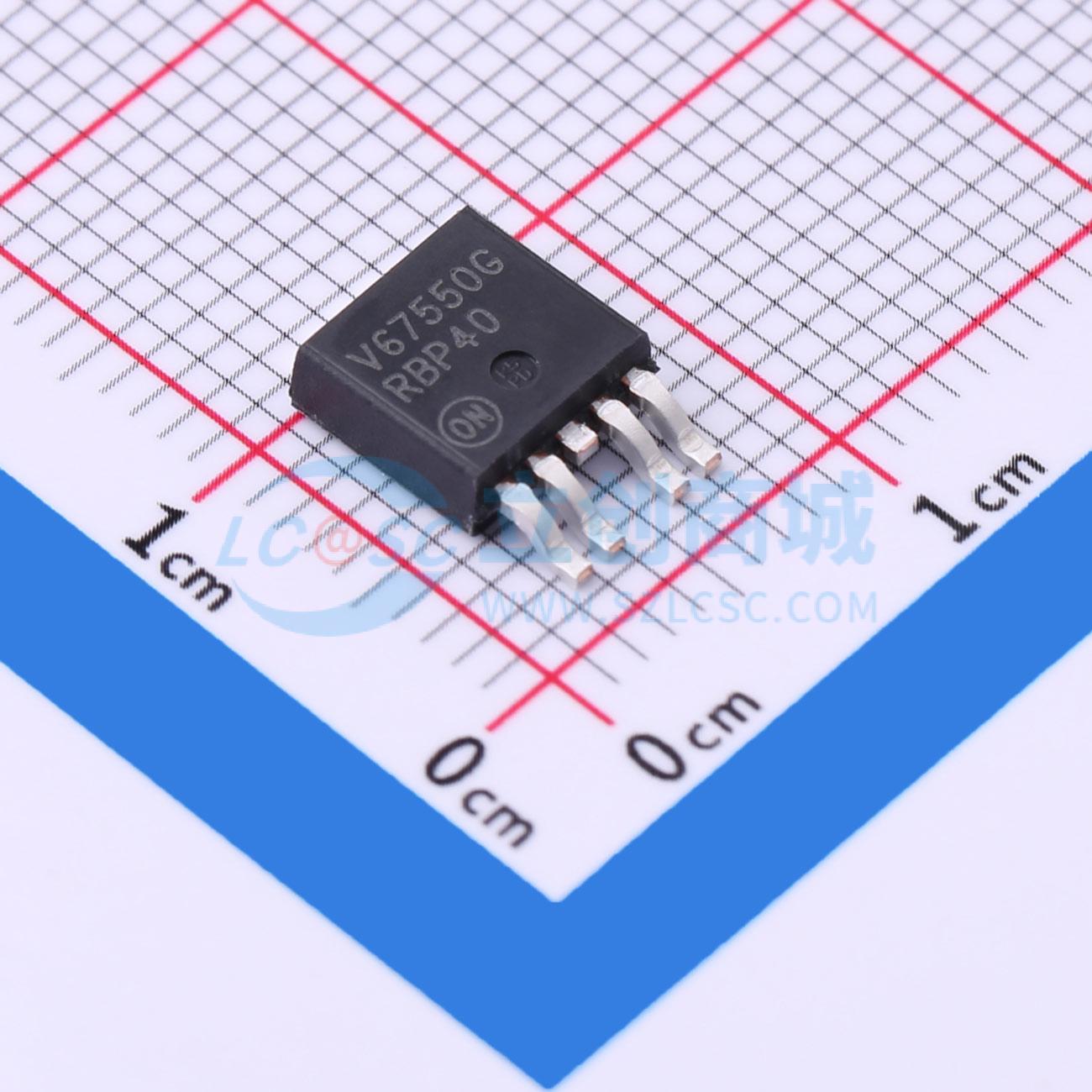

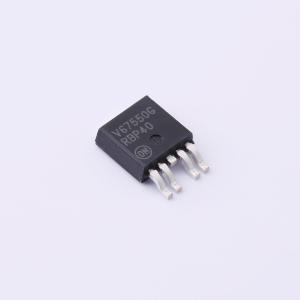

NCV8675DT50RKG
线性稳压器-低压差，极低复位电流，带复位延迟，350 mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCV8675 是一款精密的 5.0 V 和 3.3 V 固定输出、低压差集成电压调节器，输出电流能力为 350 mA。通过精心管理轻载电流消耗，并结合低漏电工艺，可实现典型的 34 μA 静态接地电流。NCV8675 与 NCV4275 引脚兼容，在需要极低静态电流时，它可以替代该器件
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV8675DT50RKG
- 商品编号
- C463375
- 商品封装
- D2PAK-5
- 包装方式
- 编带
- 商品毛重
- 0.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 45V | |
| 输出电压 | 5V | |
| 输出电流 | 350mA | |
| 电源纹波抑制比(PSRR) | 70dB@(100Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 600mV@(350mA) | |
| 静态电流(Iq) | 50uA | |
| 特性 | 热关断；过流保护；短路保护；过热保护 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
NCV8675是一款精密的5.0 V和3.3 V固定输出、低压差集成稳压器，输出电流能力为350 mA。通过精心管理轻载电流消耗，并结合低漏电工艺，实现了典型34 μA的静态接地电流。 NCV8675与NCV4275引脚兼容，在需要极低静态电流时，它可以替代该器件。 对于D²PAK - 5封装，输出电压精度在±2.0%以内；对于DPAK - 5封装，输出电压精度在±2.5%以内，在满额定负载电流下，最大压差为600 mV。 它具有内部保护功能，可防止输入瞬变、输入电源反接、输出过流故障和芯片过热。启用这些功能无需外部元件。 NCV8675是一款集成低压差稳压器，可提供5.0 V、350 mA或3.3 V、350 mA的受保护输出以及电源复位信号。稳压功能由一个PNP传输晶体管实现，该晶体管由一个带隙基准误差放大器控制，这使其具有尽可能低的压差和最佳的温度稳定性。输出电流能力为350 mA，基极驱动静态电流得到控制，以防止在输入电压低或输出过载时出现过饱和现象。该稳压器通过限流和热关断进行保护。在过载和极端环境温度下，当温度超过150 °C时会触发热关断，以保护IC。复位输出的延迟时间可通过选择定时电容进行调节。
商品特性
- 5 V和3.3 V固定输出（可按需提供2.5 V版本）
- 在全温度范围内，输出精度为±2.0%或±2.5%
- 当Iout = 100 μA时，典型静态电流为34 μA，在高达85 °C的温度下，最大静态电流为50 μA
- 在350 mA负载电流下，最大压差为600 mV
- 输入电压工作范围宽，为4.5 V至45 V
- 内部故障保护：-42 V反向电压、短路/过流、热过载
- 通过AEC - Q100认证
- 符合EMC标准
- 采用NCV前缀，适用于汽车及其他需要场地和控制变更的应用
- 这些器件为无铅器件
