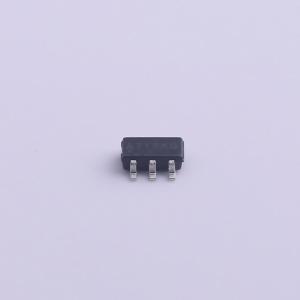

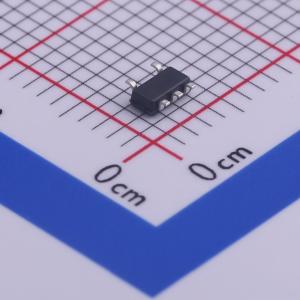

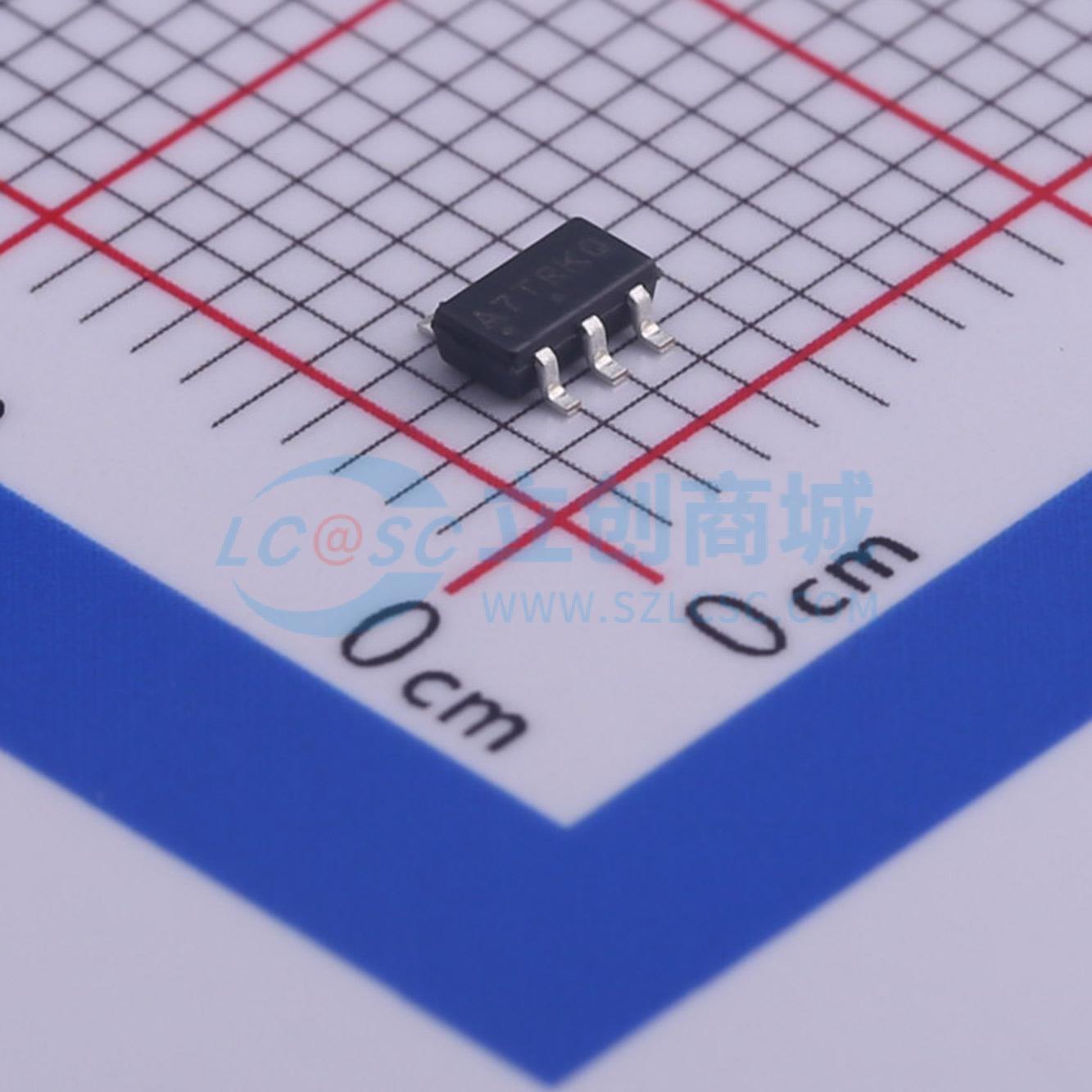

NCP702SN33T1G

3.3V 200mA 5.5V

描述: 诸如锁相环、振荡器、频率合成器、低噪声放大器和其他精密仪器等对噪声敏感的应用，需要非常纯净的电源。NCP702是一款200 mA的低压差线性稳压器（LDO），能为工程师提供极其稳定、精确的电压，具备超低噪声和极高的电源抑制比（PSRR），适用于射频应用。该器件无需额外的噪声旁路电容即可实现超低噪声性能
品牌名称: onsemi(安森美)
商品型号: NCP702SN33T1G
商品编号: C463597
商品封装: TSOP-5
包装方式: 编带
商品毛重: 0.022克(g)

商品参数

商品概述

诸如锁相环、振荡器、频率合成器、低噪声放大器和其他精密仪器等对噪声敏感的应用需要非常纯净的电源。NCP702是一款200 mA的低压差线性稳压器（LDO），可为工程师提供非常稳定、精确的电压，具有超低噪声和非常高的电源抑制比（PSRR），适用于射频应用。该器件无需额外的噪声旁路电容即可实现超低噪声性能。为了优化电池供电的便携式应用的性能，NCP702采用了自适应接地电流特性，可在轻载条件下实现超低接地电流消耗。

商品特性

工作输入电压范围：2.0 V至5.5 V
提供固定电压选项：0.8至3.5 V
输出电压调节步长：2.5 mV
典型静态电流超低，为10 μA
超低噪声：在100 Hz至100 kHz范围内为11 μVRMS
压差非常低：200 mA时典型值为140 mV
在全负载/线路/温度范围内精度为±2%
高PSRR：1 kHz时为68 dB
具备热关断和限流保护功能
内置软启动功能，可限制开机浪涌电流
使用1 μF陶瓷输出电容即可保持稳定
提供TSOP - 5和XDFN 1.5 x 1.5 mm封装
具备有源输出放电功能，可实现快速输出关断
这些器件为无铅器件

应用领域

个人数字助理（PDA）、手机、全球定位系统（GPS）、智能手机
无线手持设备、无线局域网、蓝牙、 Zigbee
便携式医疗设备
其他电池供电应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	3.3V
	输出电流	200mA
	电源纹波抑制比(PSRR)	68dB@(1kHz)
	压差	200mV@(200mA)

	属性	参数值
	静态电流(Iq)	16uA
	噪声	11uVrms
	特性	过热保护；软启动；过流保护
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1
