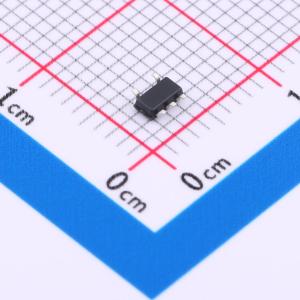

温馨提醒：图片仅供参考，商品以实物为准

NCS2200SN2T1G

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: NCS2200 系列是业内第一个亚一伏、低功耗比较器系列。此类器件仅消耗 10uA 的供应电流。此类器件可在 0.85V 的低电压下保证运行，因此可用于需要 1.0V 的系统，在高达 6.0V 的电压下也完全可运行，因此也方便用于 3.0V 和 5.0V 系统。其他包括保护无输出相位逆向和过驱动输入、内部迟滞，因此可实现洁净输出开关和轨对轨输入和输出性能。NCS2200 系列采用极小型 SOT23-5 封装。有八个选项，提供两个行业标准引脚输出。另外，NCS2200 和 NCS2202 采用 SC70-5 封装。NCS2200 还采用极小型 DFN 2x2.2 封装。NCS2200A 采用 UDFN 1.2x1.0 封装。当启用引脚拉低（输出三态模式）时，电流耗量典型值为 0.3uA。这就使得用户能够在便携式电子元件等功率敏感应用中使用此类器件。
品牌名称: onsemi(安森美)
商品型号: NCS2200SN2T1G
商品编号: C463599
商品封装: TSOP-5
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

NCS2200系列是亚1伏、低功耗比较器产品系列。这些器件的电源电流仅为10 μA。它们保证能在0.85 V的低电压下工作，这使其可用于需要低于1.0 V电压的系统；并且能在高达6.0 V的电压下完全正常工作，这使得它们便于在3.0 V和5.0 V系统中使用。其他特性包括：输入过驱动时无输出相位反转、内部迟滞（可实现干净的输出切换）以及轨到轨输入和输出性能。NCS2200系列提供互补推挽和开漏输出，并有多种封装可供选择。SOT - 23 - 5和SC70 - 5封装有两种行业标准引脚排列。NCS2200还提供微型DFN 2x2.2封装。NCS2200A和NCS2202A提供UDFN 1.2x1.0封装。

商品特性

工作电压范围为0.85 V至6.0 V
轨到轨输入/输出性能
低电源电流10 μA
输入信号过驱动时无相位反转
进入或退出三态模式时无毛刺转换
互补或开漏输出配置
内部迟滞
NCS2200的传播延迟为1.0 μs
采用NCV前缀，适用于汽车及其他需要独特场地和控制变更要求的应用；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
这些器件无铅且符合RoHS标准

应用领域

单节镍镉/镍氢电池供电应用
汽车
手机、智能手机
报警和安全系统
个人数字助理

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	比较器
	输入失调电压(Vos)	500uV
	输入偏置电流(Ib)	1pA
	传播延迟(tpd)	1us
	滞后电压(Vhys)	20mV
	共模抑制比(CMRR)	70dB
	输出类型	推挽

	属性	参数值
	输出模式	-
	轨到轨	轨到轨输入,轨到轨输出
	静态电流(Iq)	10uA
	工作温度	-40℃~+105℃
	最大电源宽度(Vdd-Vss)	6V
	单电源	0.85V~6V
