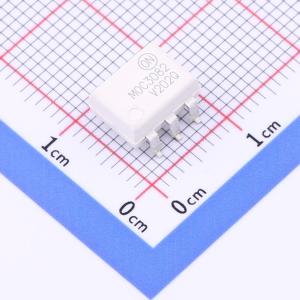

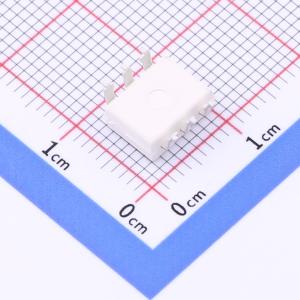

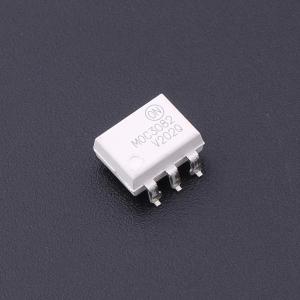

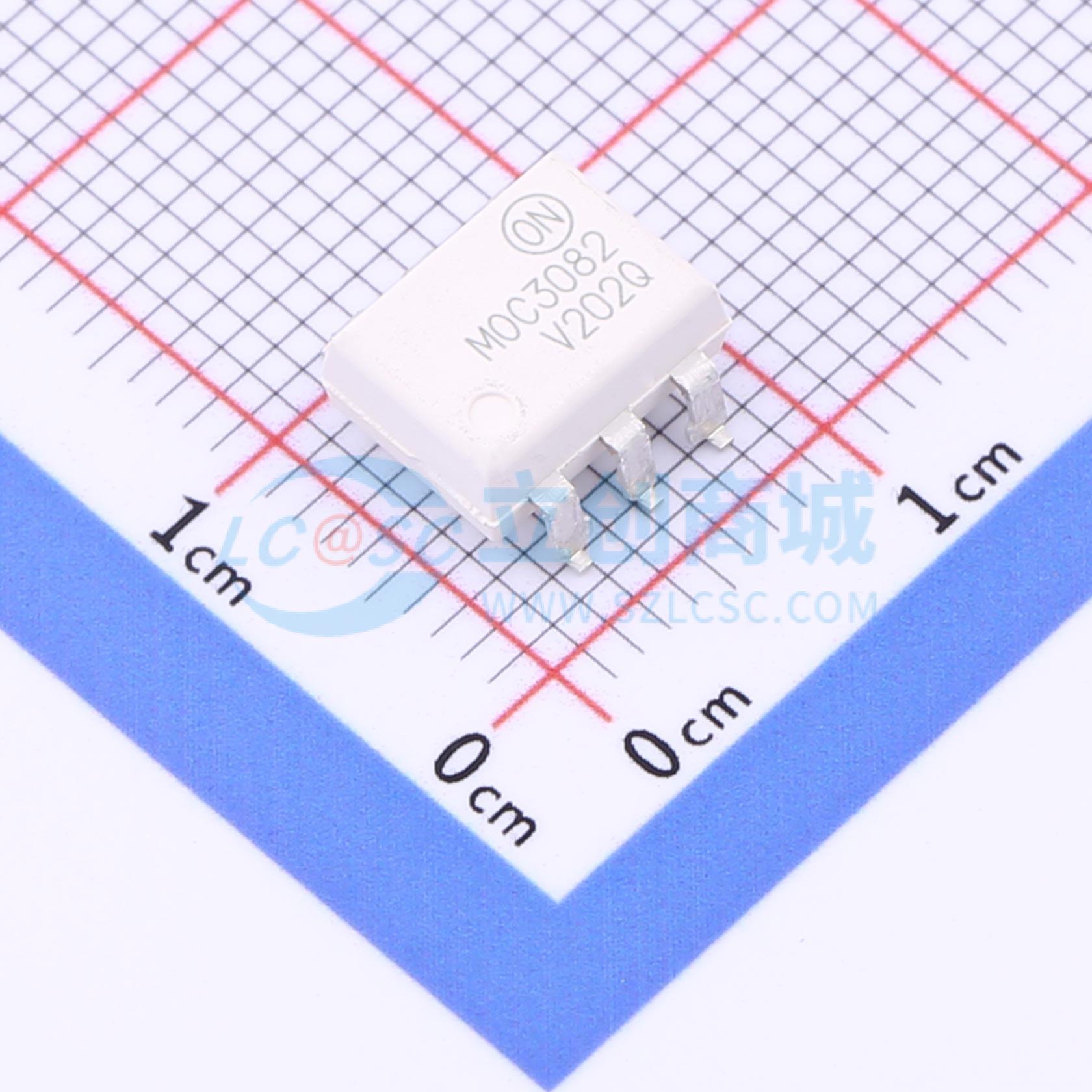

MOC3082SR2VM
DC 4.17kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MOC3081M、MOC3082M 和 MOC3083M 器件由一个与单片硅检测器进行光耦合的 GaAs 红外发光二极管组成，执行零电压交叉双侧三端双向可控硅驱动器的功能。此类器件可与分离功率三端双向可控硅开关元件一起用于逻辑系统与 240 VAC 线路供电的设备的接口，此类设备包括固态继电器、工业控件、电机、电磁阀和消费品设备等。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MOC3082SR2VM
- 商品编号
- C463093
- 商品封装
- SOP-6-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | - | |
| 正向压降(Vf) | 1.3V | |
| 输出电流 | - | |
| 隔离电压(Vrms) | 4.17kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 800V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.8V@100mA,30mA | |
| 上升时间(tr) | - | |
| 下降时间 | - | |
| 工作温度 | -40℃~+85℃ | |
| 电流传输比(CTR)最小值 | - | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 60mA |
商品概述
- 简化240 VAC电源的逻辑控制
- 零电压交叉，以最小化传导和辐射线路噪声
- 800 V峰值阻断电压
- 卓越的静态dv/dt - 典型值1500 V/μs，保证值600 V/μs
- 安全和法规认证 - UL1577，4170 VACRMS持续1分钟 - DIN EN/IEC60747-5-5
- MOC3081M、MOC3082M和MOC3083M器件由一个砷化镓红外发光二极管和一个单片硅探测器光耦合而成，该探测器可实现零电压交叉双向可控硅驱动器的功能。
- 它们设计用于逻辑系统与由240 VAC线路供电的设备的接口中，与分立功率可控硅配合使用，如固态继电器、工业控制、电机、螺线管和家用电器等。
商品特性
- 简化240 VAC电源的逻辑控制
- 零电压交叉，以最小化传导和辐射线路噪声
- 800 V峰值阻断电压
- 卓越的静态dv/dt - 典型值1500 V/μs，保证值600 V/μs
- 安全和法规认证 - UL1577，4170 VACRMS持续1分钟 - DIN EN/IEC60747-5-5
应用领域
- 螺线管/阀门控制
- 照明控制
- 静态功率开关
- 交流电机启动器
- 温度控制
- 电磁接触器
- 交流电机驱动器
- 固态继电器
