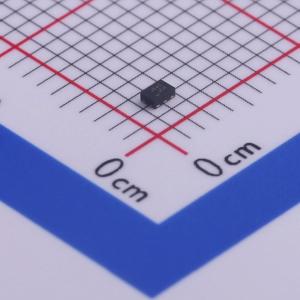

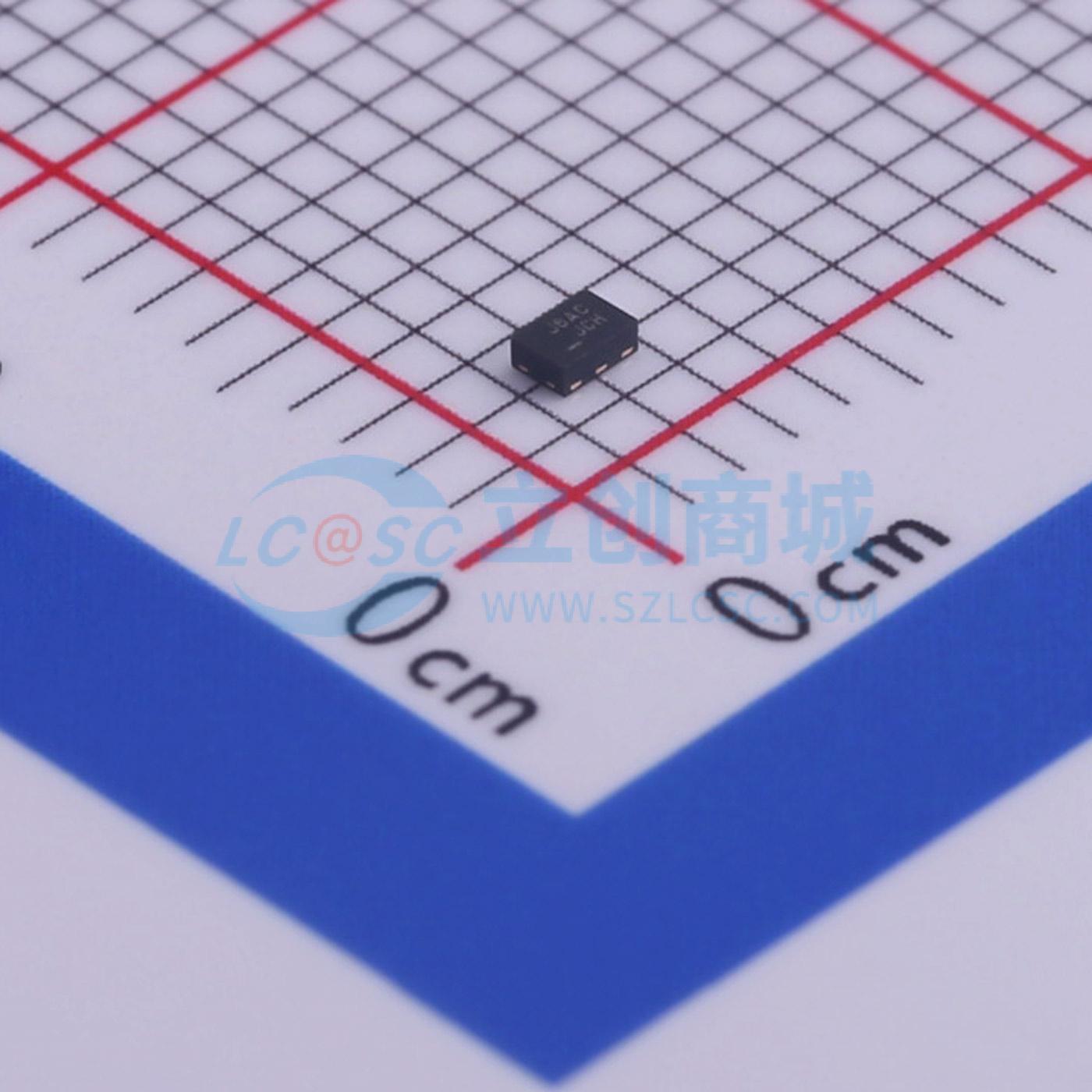

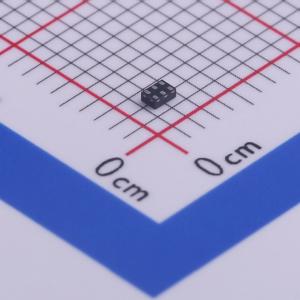

温馨提醒：图片仅供参考，商品以实物为准
NC7SP04L6X
NC7SP04L6X
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NC7SP04是一款单通道反相器，属于飞兆TinyLogic中的超低功率(ULP)系列。 适用于电池使用寿命至关重要的应用，此产品专为0.9V至3.6V工作范围内的超低功耗而设计。内部电路由最小量的反相器层级组成（包括输出缓冲器），以实现超低静态和动态功率。NC7SP04（适合于较低的驱动需求）设计独特，可优化功率和速度，而且是采用先进的CMOS技术制造，以实现同类最佳的高速操作，同时保持极低的CMOS功耗。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NC7SP04L6X
- 商品编号
- C463110
- 商品封装
- MicroPak-6
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 900mV~3.6V | |
| 静态电流(Iq) | 900nA | |
| 通道数 | 1 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 2.6mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 2.6mA | |
| 输入高电平(VIH) | 1.6V~2.1V | |
| 输入低电平(VIL) | 700mV~900mV | |
| 传播延迟(tpd) | 9.2ns@3.3V,30pF | |
| 系列 | 7SP系列 | |
| 工作温度 | -40℃~+85℃ |
商品概述
0.9V至3.6V Vcc供电操作，3.6V过压耐受I/O在0.9V至3.6V Vcc范围内
NC7SP04是来自Fairchild的超低功耗（ULP）系列TinyLogic的单反相器。适用于电池寿命至关重要的应用，该产品设计用于0.9V至3.6V Vcc工作范围内的超低功耗。
典型值：
- 3.0V至3.6V Vcc时为4.0纳秒
- 2.3V至2.7V Vcc时为5.0纳秒
- 1.65V至1.95V Vcc时为6.0纳秒
- 1.40V至1.60V Vcc时为7.0纳秒
- 1.10V至1.30V Vcc时为11.0纳秒
- 0.90V Vcc时为27.0纳秒
断电高阻态输入和输出
内部电路由最少数量的反相器级组成，包括输出缓冲器，以实现超低静态和动态功耗。
NC7SP04针对较低驱动需求进行了独特设计，优化了功耗和速度，并采用先进的CMOS技术制造，以实现同类最佳的操作速度，同时保持极低的CMOS功耗。
电流典型值：
- 3.00V Vcc时为±2.6毫安
- 2.30V Vcc时为±2.1毫安
- 1.65V Vcc时为±1.5毫安
- 1.40V Vcc时为±1.0毫安
- 1.10V Vcc时为±0.5毫安
- 0.9V Vcc时为±20微安
