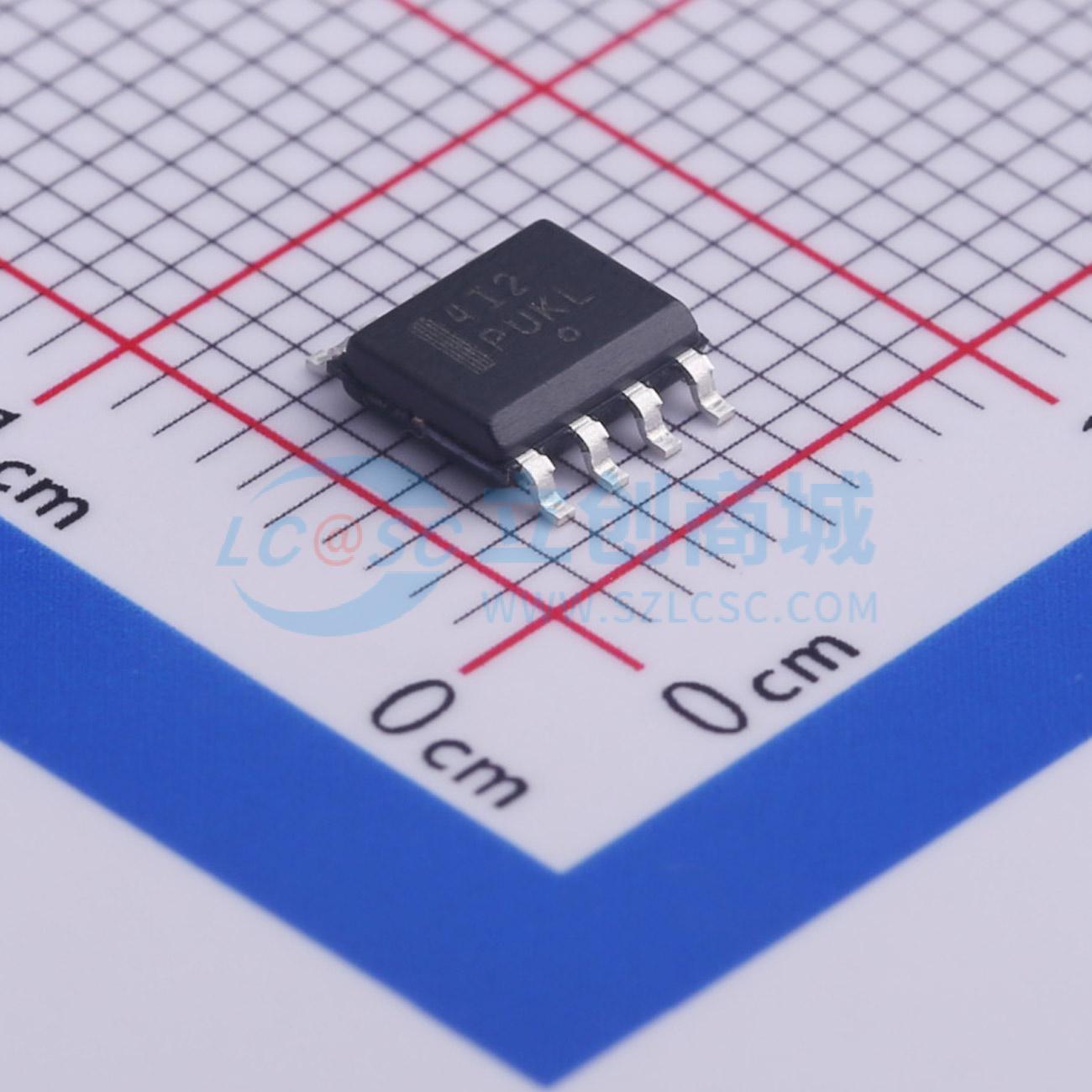

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 最大输出频率 | 133.3MHz | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 4 | |
| 工作温度 | -40℃~+85℃ |
商品概述
NB2304A是一款多功能的3.3V零延迟缓冲器，专为在个人电脑、工作站、数据通信、电信及其他高性能应用中分配高速时钟而设计。它采用8引脚封装。该器件内置一个片上PLL，可锁定REF引脚上的输入时钟。PLL反馈信号需驱动至FBK引脚，且可从其中一个输出端获取。输入到输出的传播延迟保证小于250 ps，输出到输出的偏斜保证小于200 ps。 NB2304A有两组输出，每组两个。多个NB2304A器件可接受相同的输入时钟并进行分配。在这种情况下，两个器件输出之间的偏斜保证小于500 ps。 NB2304A有两种不同的配置。NB2304AI1是基础型号，若反馈路径中没有计数器，其输出频率等于参考频率。NB2304AI1H是NB2304AI1的高驱动版本，该器件的上升和下降时间要快得多。 NB2304AI2允许用户在每个输出组上获得REF、1/2倍和2倍的频率。具体配置和输出频率取决于哪个输出端驱动反馈引脚。
商品特性
- 零输入 - 输出传播延迟，可通过FBK输入上的电容负载进行调节
- 多种配置
- 输入频率范围：15 MHz至133 MHz
- 多个低偏斜输出
- 输出 - 输出偏斜 < 200 ps
- 器件 - 器件偏斜 < 500 ps
- 两组，每组四个输出
- 周期到周期抖动小于200 ps（-1、-1H、-5H）
- 采用节省空间的8引脚150 mil SOIC封装
- 3.3V工作电压
- 先进的0.35μm CMOS技术
- 在商业和工业温度范围内性能有保证
- 这些是无铅器件
应用领域
- 个人电脑
- 工作站
- 数据通信
- 电信
- 其他高性能应用
