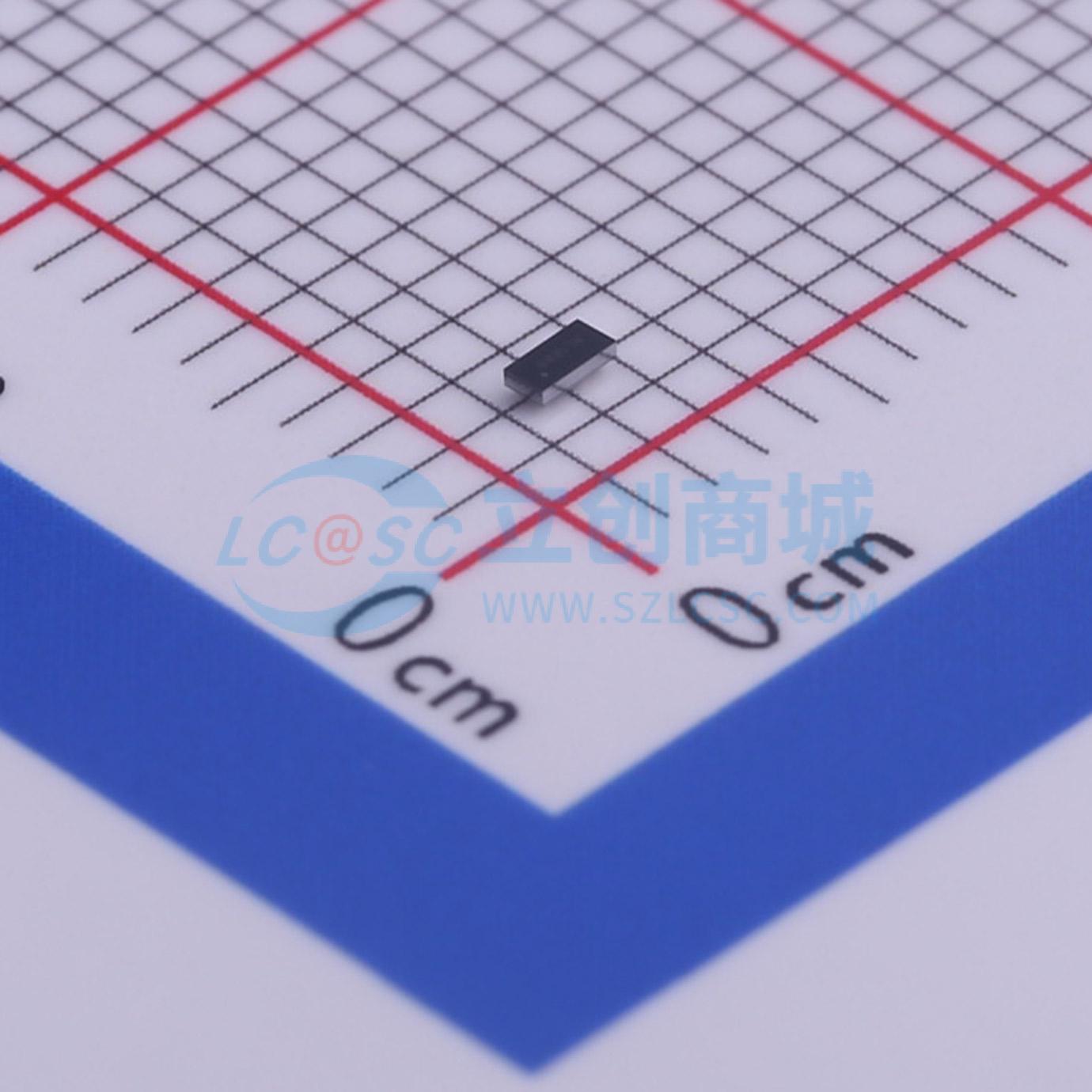

温馨提醒：图片仅供参考，商品以实物为准
NB3RL02FCT2G
NB3RL02FCT2G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款低偏斜、低抖动的1:2时钟扇出缓冲器，适用于便携式终端设备，如手机。具有集成LDO和输出控制电路。MCLK_IN引脚带有交流耦合电容，可直接接受方波或正弦波时钟输入，如温度补偿晶体振荡器（TCXO），正弦波的最小可接受输入幅度为300 mVₚ₋ₚ。两个时钟输出由控制输入CLK_REQ1和CLK_REQ2启用
- 品牌名称
- onsemi(安森美)
- 商品型号
- NB3RL02FCT2G
- 商品编号
- C463106
- 商品封装
- WLCSP-8(0.8x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟缓冲器/驱动器/分配器 | |
| 最大输出频率 | 52MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.3V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
NB3RL02是一款低偏斜、低抖动的1:2时钟扇出缓冲器，非常适合用于便携式终端设备，如手机。它集成了LDO和输出控制电路。 MCLK_IN引脚配有交流耦合电容，可直接接收方波或正弦波时钟输入，例如温度补偿晶体振荡器（TCXO）。正弦波的最小可接受输入幅度为300 mV峰峰值。 两个时钟输出由控制输入CLK_REQ1和CLK_REQ2使能。 NB3RL02集成了低压差（LDO）稳压器，可接受2.3 V至5.5 V的输入电压，并在I_out = 50 mA时输出1.8 V。这个1.8 V电源可在外部为外围设备（如TCXO）提供稳压电源。 自适应时钟输出缓冲器在宽电容负载范围内提供可控的压摆率，可将电磁干扰（EMI）辐射降至最低，保持信号完整性，并减少时钟分配线上信号反射引起的振铃。 NB3RL02采用0.4 mm间距的晶圆级芯片尺寸封装（WLCS），并针对极低的待机电流消耗进行了优化。
商品特性
- 低附加噪声：
- 偏移10 kHz处的相位噪声为 -149 dBc/Hz
- 输出抖动为0.37 ps（均方根）
- 限制输出压摆率以降低EMI（10 - 50 pF负载时，上升/下降时间为1 ns至5 ns）
- 可为外部时钟源（如TCXO）提供1.8 V稳压输出电源
- 工作频率可达80 MHz
- 超小型封装：
- 8球：0.4 mm间距WLCS
- ESD性能超过JESD 22标准
- 人体模型（A114 - A）：2000 V
- 机器模型（A115 - A）：200 V
- 带电器件模型（JESD22 - C101 - A三级）：1000 V
- 这些器件为无铅器件
应用领域
- 移动GPS接收器
- WLAN收发器
