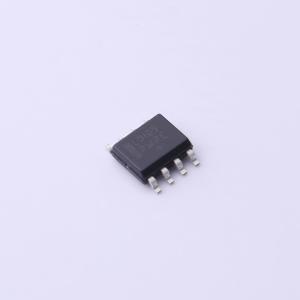

温馨提醒：图片仅供参考，商品以实物为准
NCL30105DR2G
NCL30105DR2G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 灵活可调光的降压LED驱动器控制器
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCL30105DR2G
- 商品编号
- C464232
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.203克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 10V~22V | |
| 开关频率 | 500kHz | |
| 通道数 | 1 | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过流保护(OCP)；过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 3.2% |
商品概述
NCL30105 是一种峰值电流控制的固定关断时间控制器，专为LED驱动应用设计，在这些应用中，LED在深连续导通模式（CCM）下工作而不需要斜率补偿。该控制器具有可调的关断时间发生器，能够以高达500 kHz的开关频率驱动MOSFET。
专用的调光引脚允许使用脉宽调制逻辑信号直接对LED进行调光。软启动引脚创建了一个启动序列，该序列缓慢提升峰值电流，并允许调整峰值电流设定点以实现模拟调光控制。该器件具有强大的保护功能，可以检测开关过流故障和最大导通时间事件。
应用领域
- LCD面板LED背光驱动器
- LED灯条
- LED道路照明
- LED灯泡
