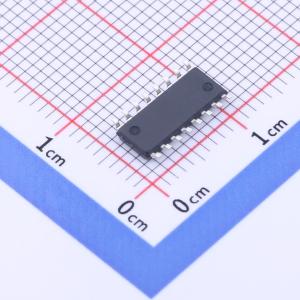

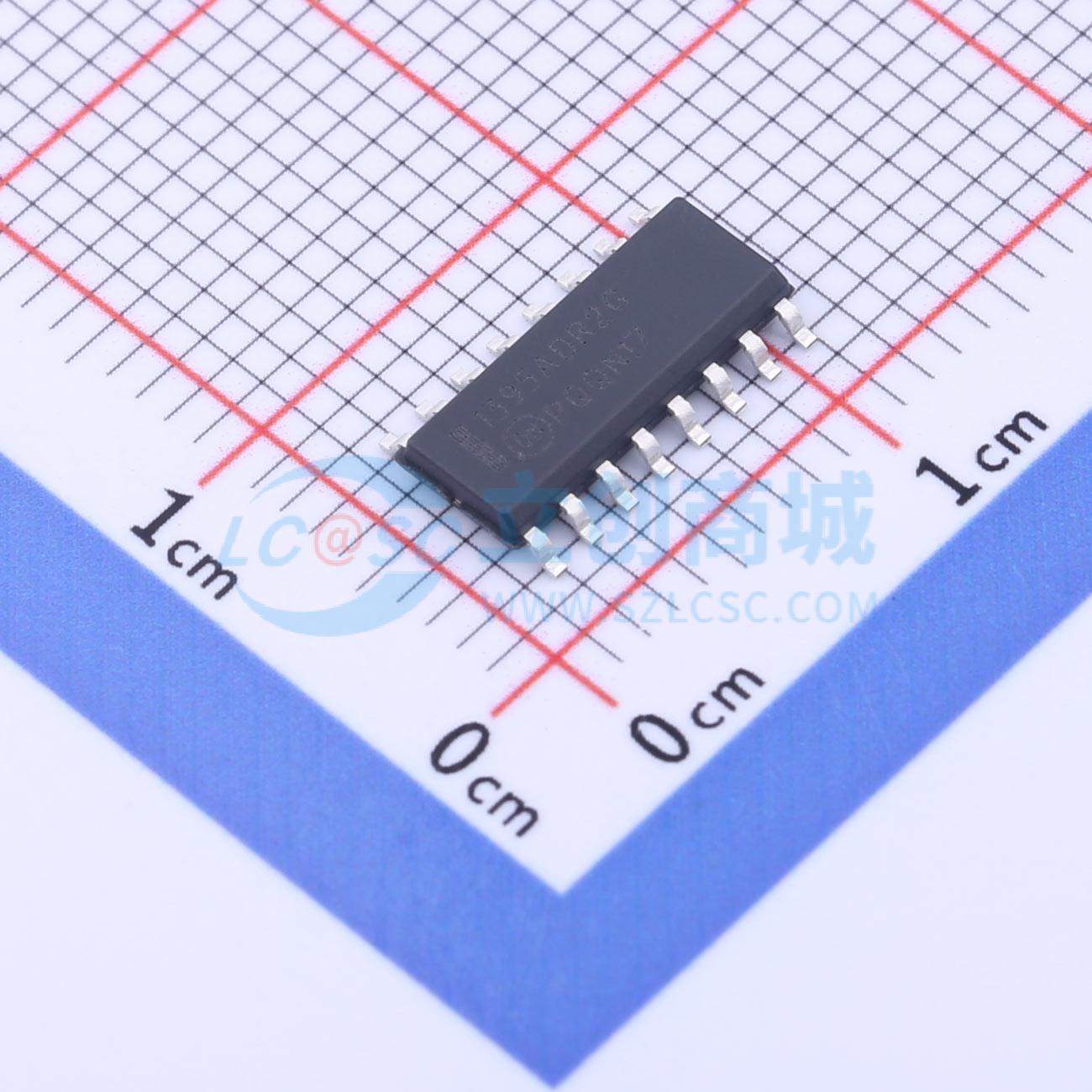

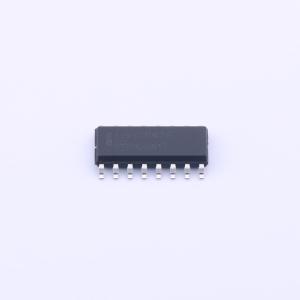

温馨提醒：图片仅供参考，商品以实物为准

NCP1395ADR2G

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: onsemi(安森美)
商品型号: NCP1395ADR2G
商品编号: C464234
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.31克(g)

商品参数

商品概述

NCP1395A/B具备构建可靠耐用的谐振模式电源所需的一切功能。其独特架构包含一个1.0 MHz的电压控制振荡器，当需要进行“或”功能操作时（例如在多反馈路径应用中），该控制模式提供了灵活性。具备不同响应时间的保护功能，如立即关断或基于定时器的事件响应、欠压保护、光耦损坏检测等，有助于设计更安全的转换器，且不会增加额外的电路复杂度。可调节的死区时间还有助于在开关频率增加时降低直通电流。最后，片上跨导运算放大器支持多种配置，包括恒流输出工作模式或传统的电压调节。

商品特性

50 kHz至1.0 MHz的高频运行
可选的最小开关频率，精度为± 3%
150 ns至1.0 μs的可调节死区时间
通过可调节软启动实现启动序列
欠压保护，便于与PFC配合使用
用于严重故障情况（如过温或过压保护）的锁存输入
基于定时器的输入，具备自动恢复功能，用于延迟事件响应
使能输入，用于立即事件响应或简单的开/关控制
用于多反馈环路的跨导运算放大器（OTA）
VCC最高可工作在20 V
最大启动电流低至300 μA
共集电极光耦连接
内部温度关断
B版本具备10 V的VCC启动阈值，适用于辅助电源
由于可编程跳周期功能，易于实现空载运行和低待机功耗
这些器件为无铅产品

应用领域

LCD/等离子电视转换器
笔记本电脑用高功率AC-DC适配器
工业和医疗电源
离线电池充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

近期成交0单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	9.3V~20V
	开关频率	50kHz~1MHz

	属性	参数值
	最大占空比	50%
	拓扑结构	半桥式
	工作温度	-40℃~+150℃@(Tj)
