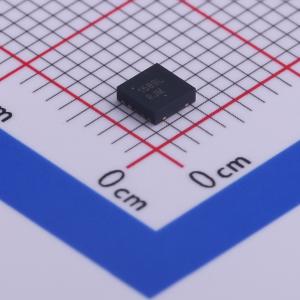

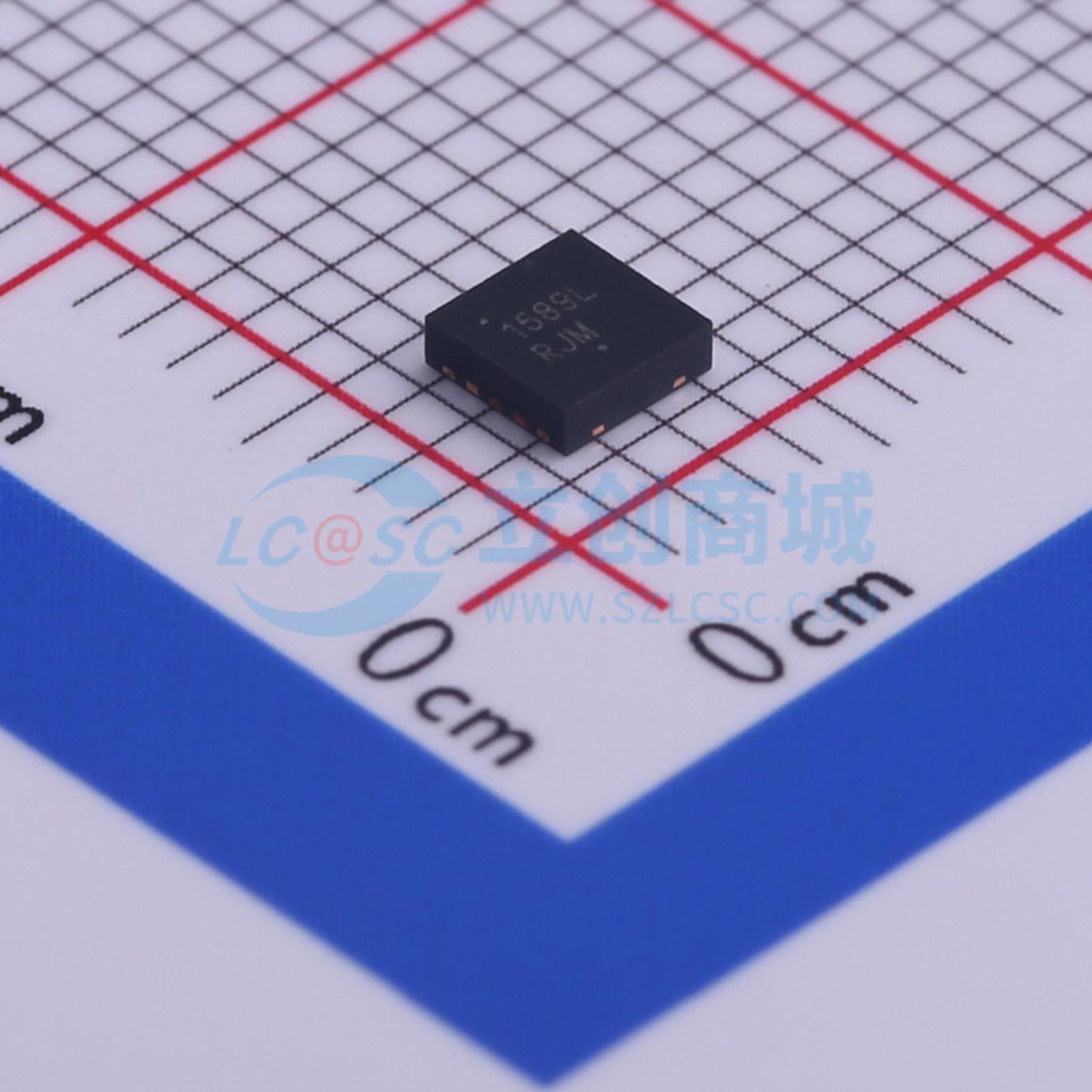

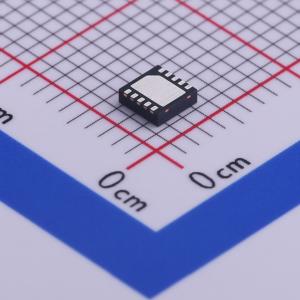

NCP1589LMNTWG

低电压同步降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1589L是一款低成本PWM控制器,设计用于从5V或12V电源供电。该设备能够产生低至0.8V的输出电压,并将电压从低至2.5V转换。它易于操作,提供高度集成以减少电源的尺寸和成本。它在斜坡脉冲调制模式下运行,以实现卓越的负载阶跃和释放响应。此外,它还包括1.5A的栅极驱动器设计和轻载效率特性,如自适应非重叠电路和二极管仿真。
品牌名称: onsemi(安森美)
商品型号: NCP1589LMNTWG
商品编号: C464235
商品封装: DFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

NCP1589L是一款低成本PWM控制器，设计用于5 V或12 V电源供电。该器件能够产生低至0.8 V的输出电压，并能转换低至2.5 V的电压。它操作简便，具备最佳集成度，可减小电源的尺寸和成本。它采用斜坡脉冲调制模式，具有出色的负载阶跃和释放响应。除了快速瞬态响应外，它还采用了1.5 A栅极驱动器设计，并具备轻载效率特性，如自适应非重叠电路和二极管仿真。它通常在连续电流传导模式下以200 - 500 kHz的频率范围运行，在轻载时频率会随电流降低，以进一步节省功耗。保护功能包括可编程过流保护、输出过压和欠压保护以及输入欠压锁定（UVLO）。

商品特性

VCC范围：4.5 V至13.2 V
工作频率可调
升压引脚可承受35 V电压
斜坡脉冲调制控制
精度为0.8 V的内部参考电压
输出电压可调
内置1.5 A栅极驱动器
最大占空比80%
输入欠压锁定
可编程电流限制
轻载时自适应二极管模式仿真
无铅器件

应用领域

显卡
台式电脑
服务器/网络设备
DSP和FPGA电源
DC - DC稳压模块

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~13.2V
	输出电压	-
	输出电流	-
	开关频率	500kHz
	工作温度	0℃~+95℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
