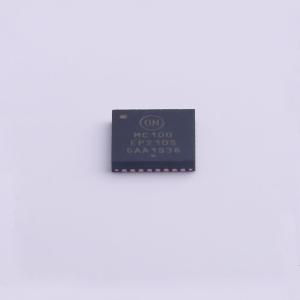

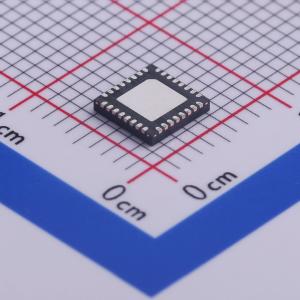

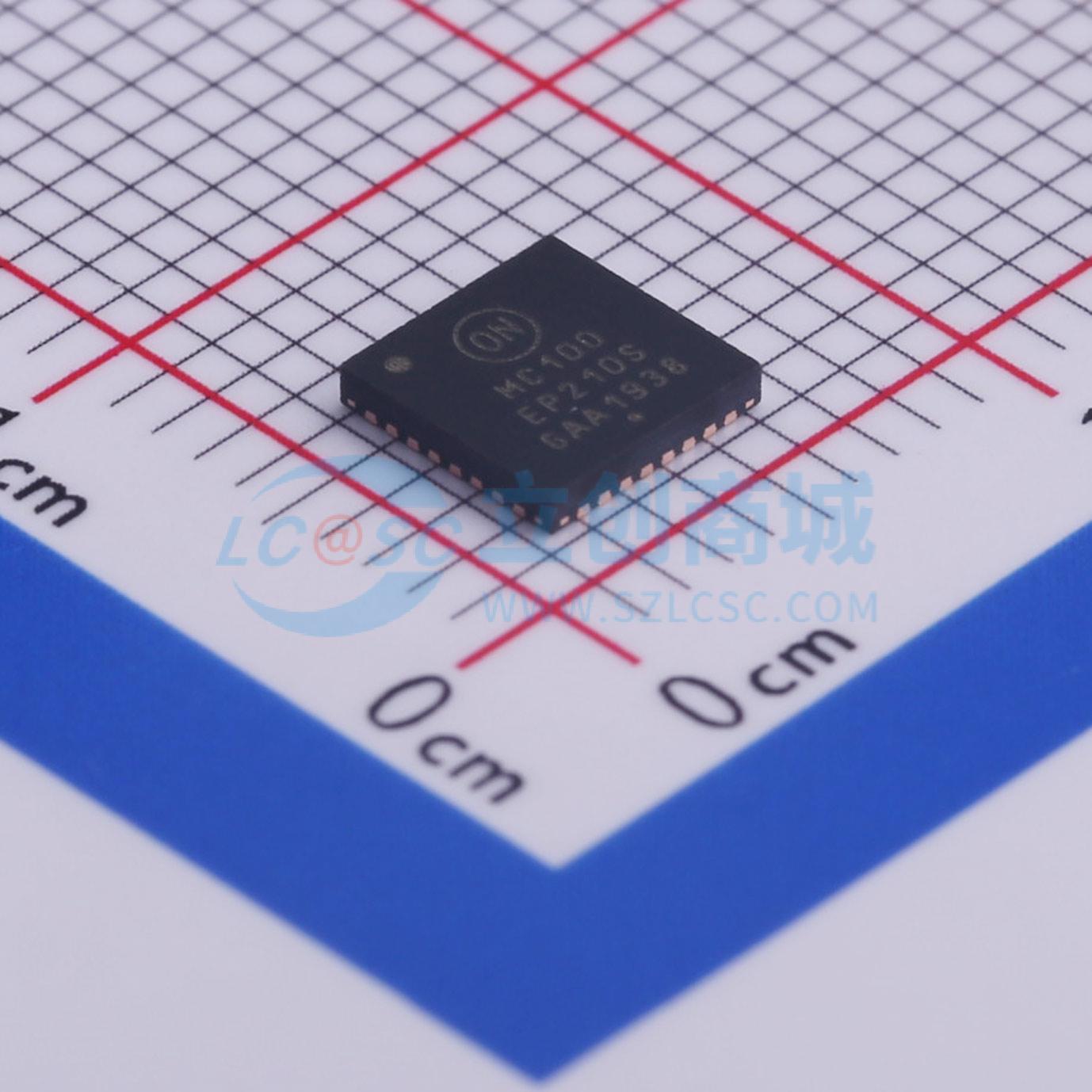

MC100EP210SMNG

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MC100EP210S 是一款低歪曲率 1:5 双路差分驱动器，在设计时考虑到了 LVDS 时钟分配。LVDS 或 LVPECL 输入信号为差分信号，并且信号被分配为五个相同的差分 LVDS 输出。EP210S 可特别保证低输出-输出歪曲率。优化的设计、布局和处理最大程度降低了器件内和器件到器件的歪曲率。整个输入提供两个内部 50 欧姆电阻。对于 LVDS 输入，应断开 VTA 和 VTB 引脚的连接。对于 LVPECL 输入，应将 VTA 和 VTB 引脚连接至 VTT（VCC-2.0 V）电源。设计人员可充分利用 EP210S 的性能，在底板或主板上分配低歪曲率 LVDS 时钟。在无信号条件下，应对差分输入进行特别考虑以防止不稳定。
品牌名称: onsemi(安森美)
商品型号: MC100EP210SMNG
商品编号: C463059
商品封装: QFN-32-EP(5x5)
包装方式: 管装
商品毛重: 0.23克(g)

商品参数

商品概述

MC100EP210S是一款低偏斜的1至5路双差分驱动器，专为LVDS时钟分配而设计。LVDS或LVPECL输入信号为差分信号，该信号会扇出至五个相同的差分LVDS输出端。 EP210S特别保证了低的输出至输出偏斜。优化的设计、布局和工艺可将器件内部以及器件之间的偏斜降至最低。输入端跨接有两个内部50 Ω电阻。对于LVDS输入，VTA和VTB引脚应不连接。对于LVPECL输入，VTA和VTB引脚应连接至VTT（VCC - 2.0 V）电源。设计人员可利用EP210S的性能，在背板或电路板上分配低偏斜的LVDS时钟。

商品特性

典型输出至输出偏斜：20 ps
典型器件至器件偏斜：85 ps
典型传播延迟：550 ps
100系列具备温度补偿功能
典型最大频率 >1 GHz
工作范围：VCC = 2.375 V至2.625 V，VEE = 0 V
内部50 Ω输入端接电阻
兼容LVDS输入/输出
这些器件为无铅器件

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	1GHz

	属性	参数值
	工作电压	2.375V~2.625V
	工作温度	-40℃~+85℃
