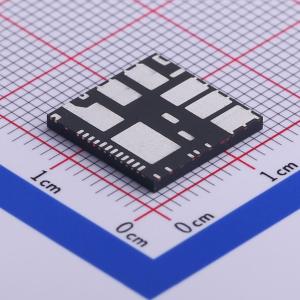

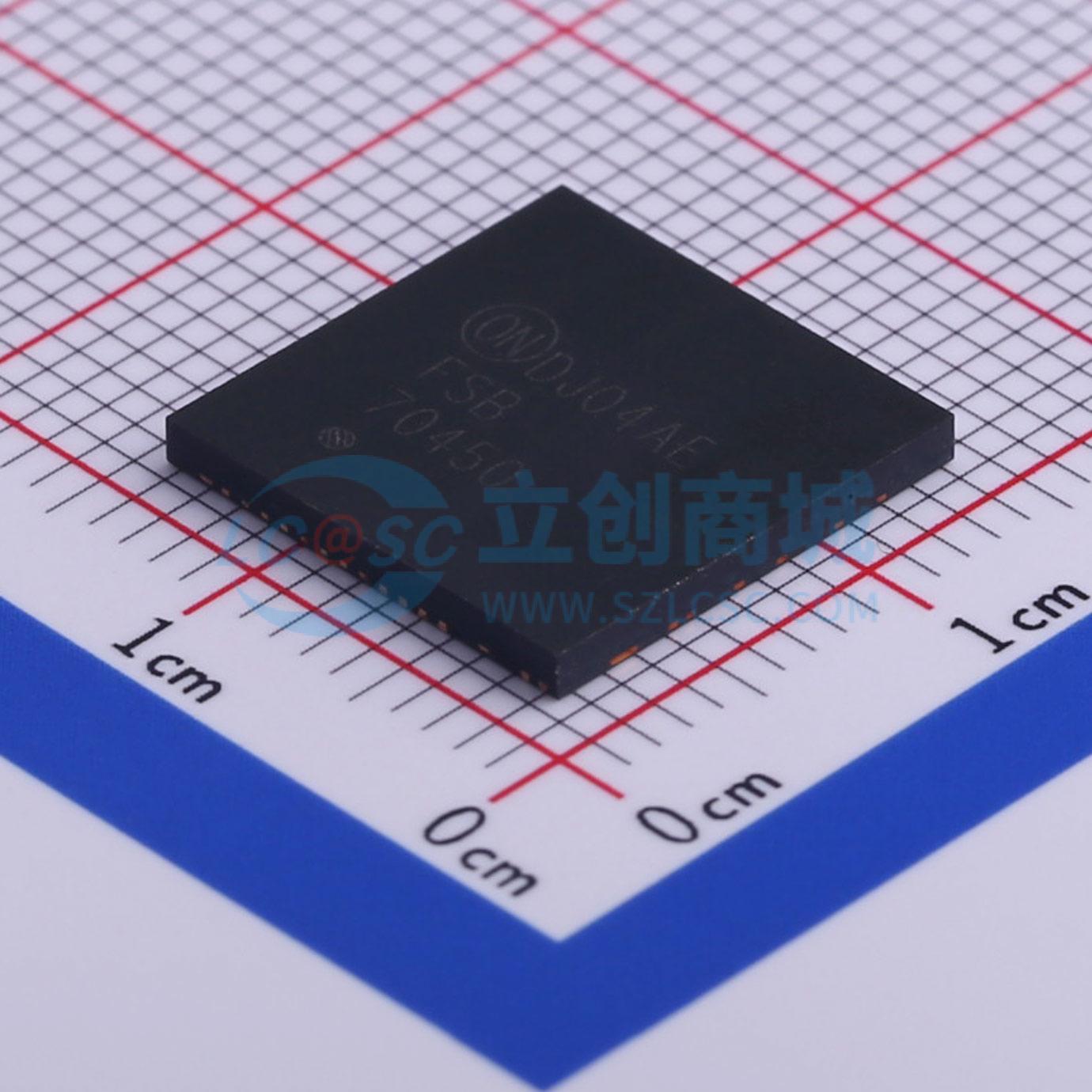

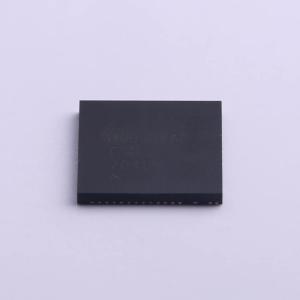

温馨提醒：图片仅供参考，商品以实物为准
FSB70450
FSB70450
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FSB70450 是一款 Motion SPM 7 模块，为交流直感、BLDC 和 PMSM 电机提供全功能、高性能的逆变器输出级。这些模块集成了内置 MOSFET（FRFET 技术）的优化门极驱动，可最大程度减少 EMI 和损耗，同时还提供多个模块上保护功能，包括欠压锁定、温度监控、故障报告和互锁功能。内置的一个 HVIC 会将传入的逻辑电平门极输入转换为正确驱动模块内部 MOSFET 所需的高电压、高电流驱动信号。对于每个相位提供单独的开源 MOSFET 端子，可支持最广泛的控制算法。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FSB70450
- 商品编号
- C463033
- 商品封装
- PQFN-27A
- 包装方式
- 编带
- 商品毛重
- 0.75克(g)
商品参数
参数完善中
商品概述
FSB70450 是一款先进的 Motion SPM® 7 模块，为交流感应、无刷直流电机和 PMSM 电机提供非常全面的高性能逆变器输出平台。这些模块综合优化了内置 MOSFETs（FRFET® 技术）的栅极驱动以最小化电磁干扰和能量损耗。同时也提供多重模组保护特性，集成欠压闭锁，热量监测，故障报告和互锁功能。内置的一个 HVIC 将逻辑电平栅极输入转化为适合驱动模块内部 MOSFET 的高电压，高电流驱动信号。独立的开源 MOSFET 端子在每个相位均有效，可支持大量不同种类的控制算法。
商品特性
- 通过 UL 第 E209204 号认证 (UL1557)
- 高性能 PQFN 封装
- 500V RDS(on)=2.2Ω （最大值）FRFET MOSFET 三相逆变器，带有栅极驱动器和保护功能
- 低端 MOSFET 的三个独立开源引脚用于三相电流感测
- 高电平有效接口，可用于 3.3 / 5V 逻辑电平，施密特触发脉冲输入
- 针对低电磁干扰进行优化
- 内置于 HVIC 的温度感测
- 用于栅极驱动，互锁功能和欠压保护的 HVIC
- 绝缘等级：1500Vrms / 分钟
- 湿度敏感等级 (MSL) 3
- 符合 RoHS 标准
应用领域
- 小功率交流电机驱动器的三相逆变器驱动
