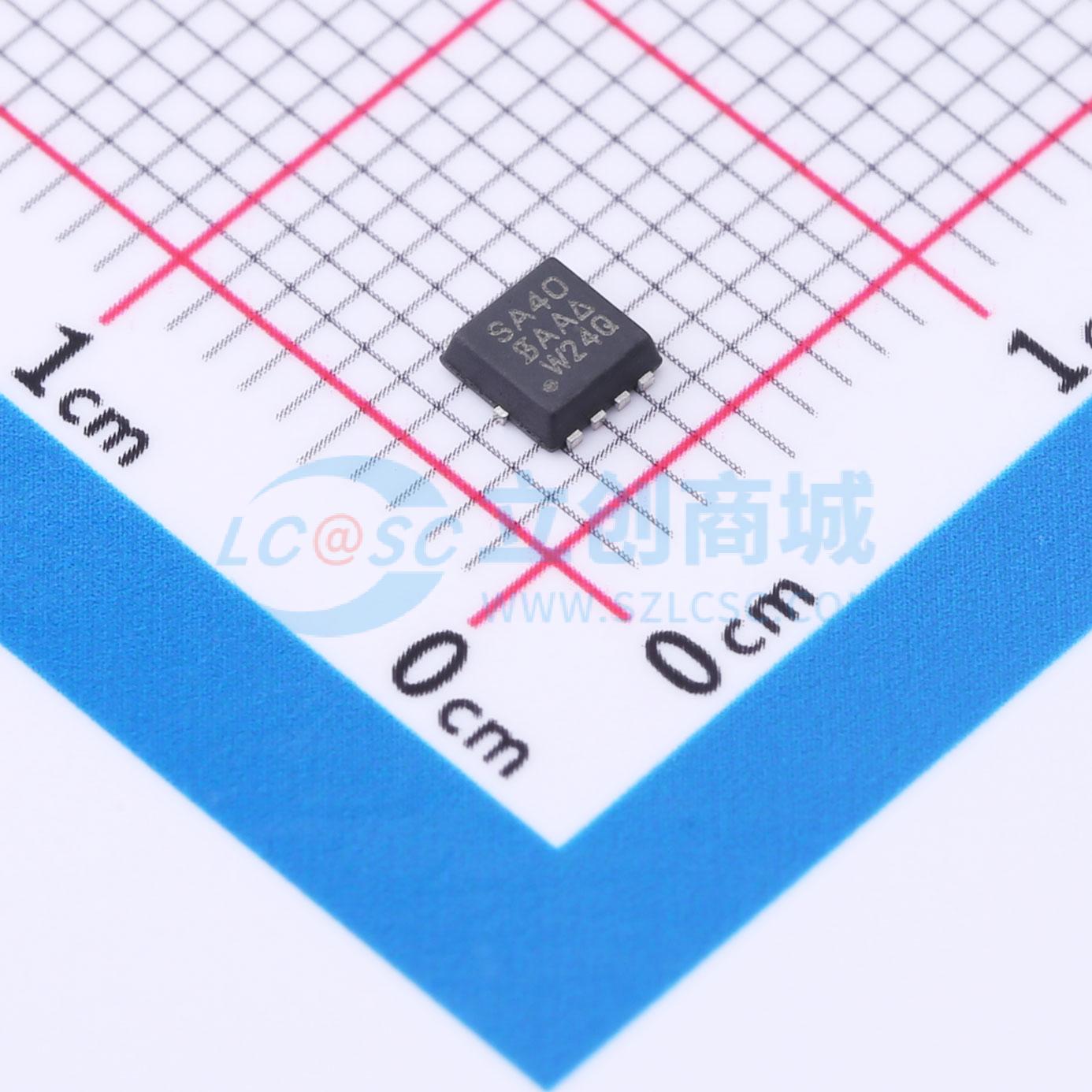

温馨提醒：图片仅供参考，商品以实物为准

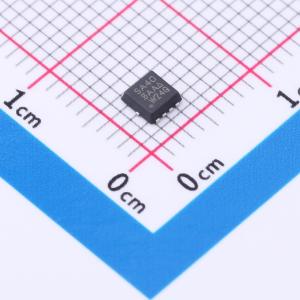

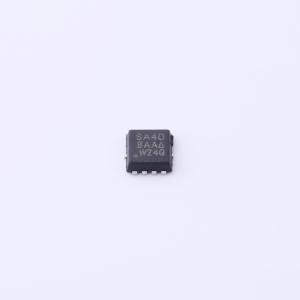

SISA40DN-T1-GE3
1个N沟道 耐压:20V 电流:162A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- VISHAY(威世)
- 商品型号
- SISA40DN-T1-GE3
- 商品编号
- C3289408
- 商品封装
- PowerPAK1212-8
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 162A | |
| 导通电阻(RDS(on)) | 4.2mΩ@2.5V | |
| 耗散功率(Pd) | 33W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 53nC@10V | |
| 输入电容(Ciss) | 3.415nF | |
| 反向传输电容(Crss) | 72pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.29nF |
商品特性
- TrenchFET第四代功率MOSFET
- 在10.89 mm2的封装尺寸下,导通电阻小于1.1 mΩ
- 额定2.5 V时的导通电阻RDS(on)
- 优化了栅极电荷Qg、栅漏电荷Qgd以及Qgd/Qgs比,降低与开关相关的功率损耗
- 100%进行栅极电阻Rg和非钳位感性开关UIS测试
应用领域
- 同步整流
- 同步降压转换器
- 电池管理
- 负载开关
