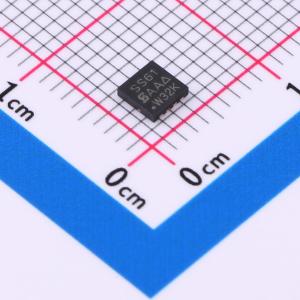

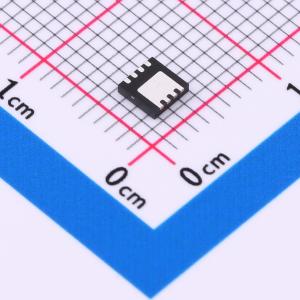

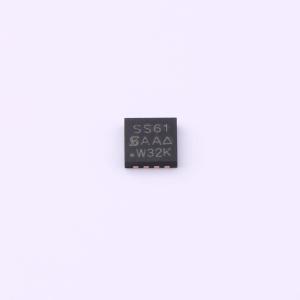

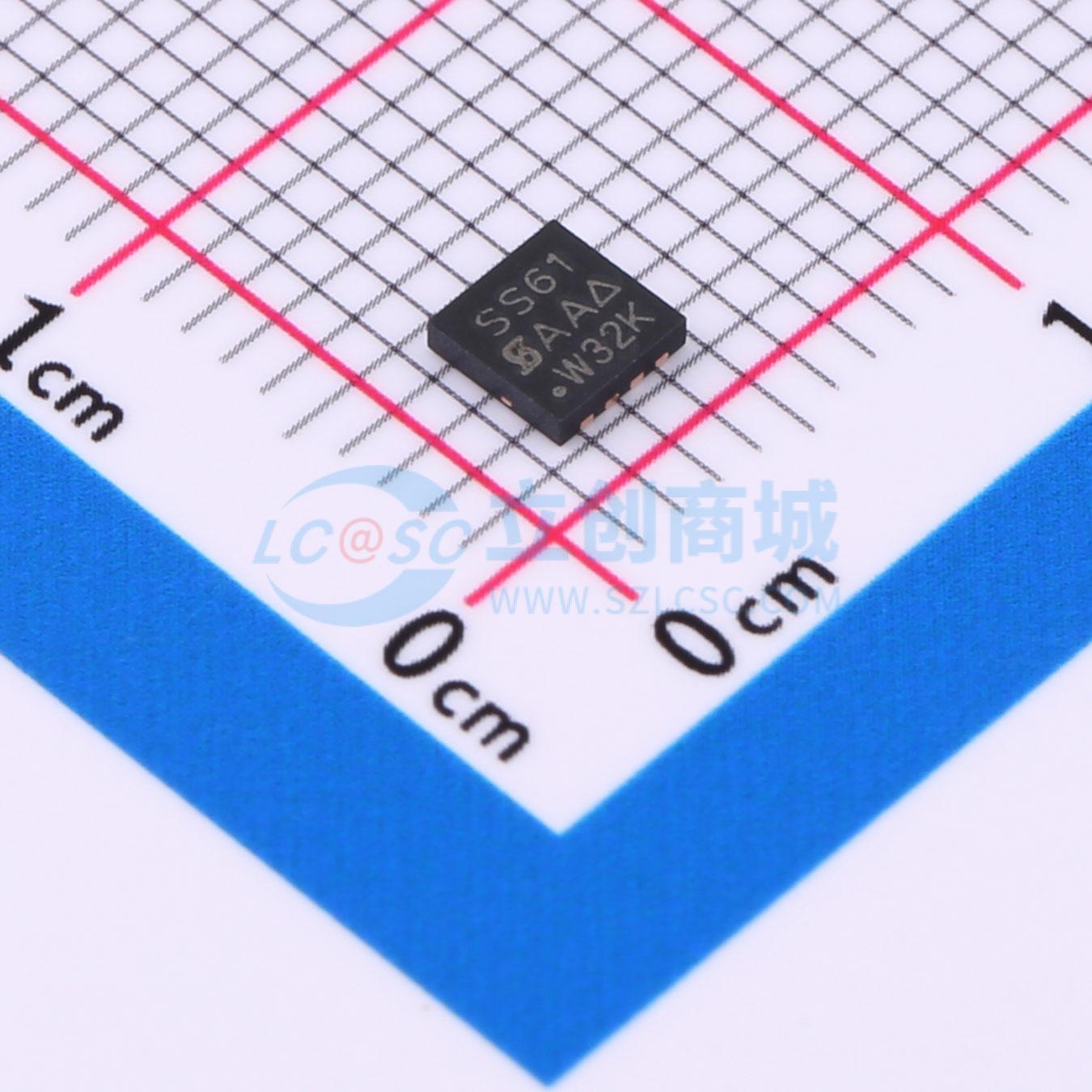

SISS61DN-T1-GE3
1个P沟道 耐压:20V 电流:111.9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性:TrenchFET第三代P沟道功率MOSFET。 在紧凑且散热增强的封装中具有领先的导通电阻(RDS(on))。 100%进行栅极电阻(Rg)和非钳位感性开关(UIS)测试。 符合RoHS标准,无卤素。应用:电池管理。 负载开关
- 品牌名称
- VISHAY(威世)
- 商品型号
- SISS61DN-T1-GE3
- 商品编号
- C3289430
- 商品封装
- PowerPAK1212-8S
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 111.9A | |
| 导通电阻(RDS(on)) | 9.8mΩ@1.8V | |
| 耗散功率(Pd) | 65.8W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 900mV@250uA | |
| 栅极电荷量(Qg) | 231nC@8V | |
| 输入电容(Ciss) | 8.74nF@10V | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 |
商品概述
该器件专为手机及其他超便携式应用中的电池充电开关设计,采用单封装解决方案。其特点是具备低导通电阻的MOSFET和独立连接的低正向电压肖特基二极管,可实现最低传导损耗。 MicroFET 2x2 Thin封装在其物理尺寸下提供了出色的热性能,非常适合线性模式应用。
商品特性
- MOSFET:
- 栅源电压(VGS) = -4.5 V、漏极电流(ID) = -3.0 A时,最大漏源导通电阻(rDS(on)) = 120 mΩ
- 栅源电压(VGS) = -2.5 V、漏极电流(ID) = -2.5 A时,最大漏源导通电阻(rDS(on)) = 160 mΩ
- 栅源电压(VGS) = -1.8 V、漏极电流(ID) = -1.0 A时,最大漏源导通电阻(rDS(on)) = 240 mΩ
- 肖特基二极管:
- 500 mA时正向电压(VF) < 0.46 V
- 新的MicroFET 2x2 Thin封装厚度低至最大0.55 mm
- 符合RoHS标准
- 不含卤化物和氧化锑
