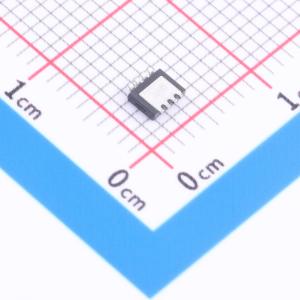

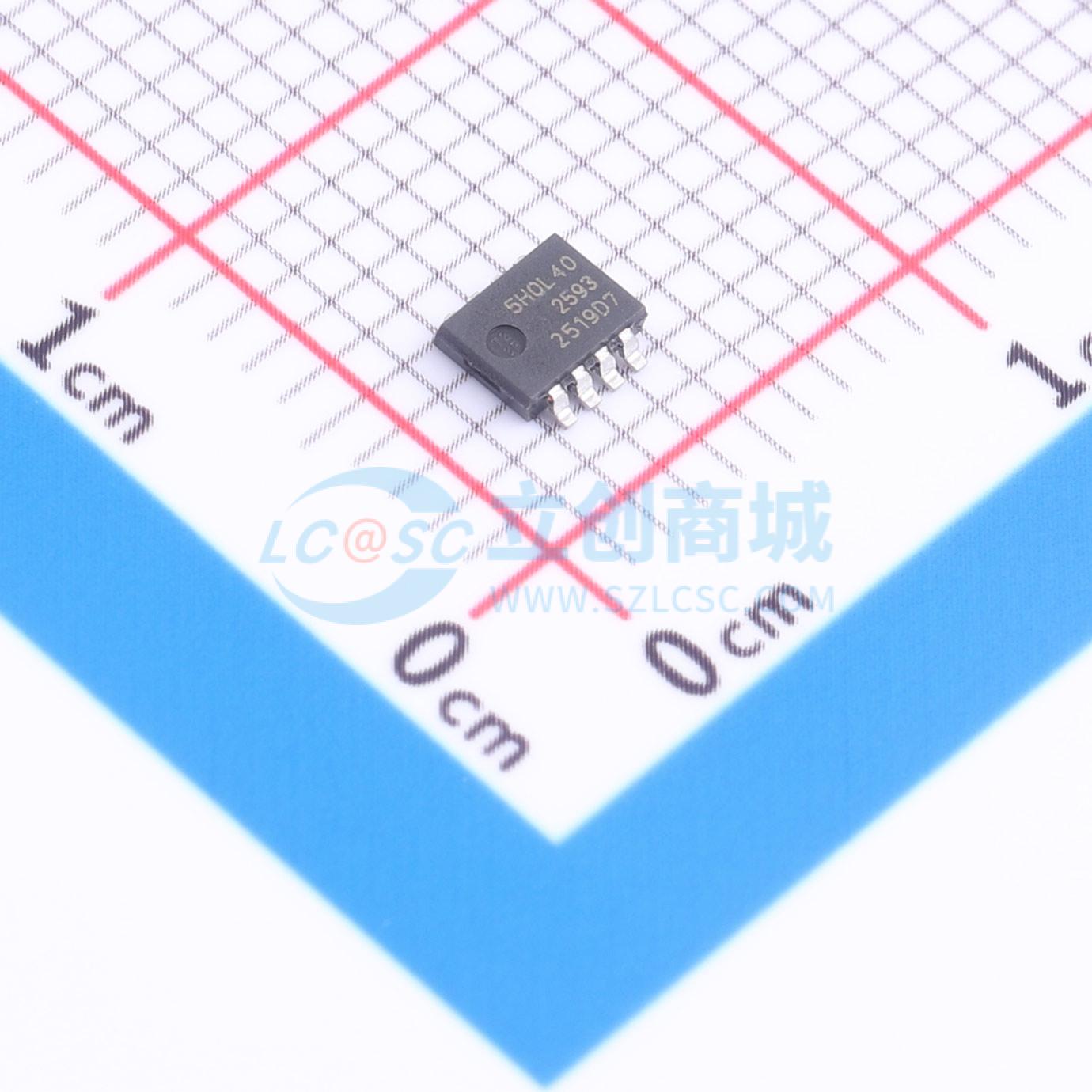

PSMN5R0-40MLHX
N通道,电流:85A,耐压:40V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Nexperia(安世)
- 商品型号
- PSMN5R0-40MLHX
- 商品编号
- C3288608
- 商品封装
- LFPAK-33
- 包装方式
- 编带
- 商品毛重
- 0.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 85A | |
| 导通电阻(RDS(on)) | 5mΩ@10V | |
| 耗散功率(Pd) | 83W | |
| 阈值电压(Vgs(th)) | 2.15V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 39nC@10V | |
| 输入电容(Ciss) | 2.649nF | |
| 反向传输电容(Crss) | 150pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 686pF |
商品特性
- 雪崩额定值,100%测试
- NextPower-S3技术实现“超快速开关与软体二极管恢复”
- 低QRR、QG和QGD,系统效率高,尤其在高开关频率下
- 低尖峰和振铃,适用于低EMI设计
- 高可靠性夹片键合和焊片连接Mini Power SO8封装;无胶水、无引线键合,可在175°C环境下使用
- 外露引脚可进行波峰焊,便于目视检查焊点且焊点质量高
- 低寄生电感和电阻
应用领域
-次级侧同步整流-DC-DC转换器-无刷直流电机驱动-LED照明
