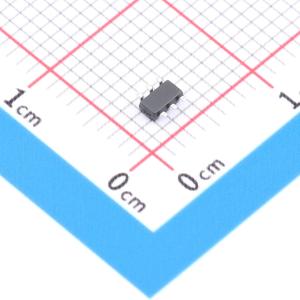

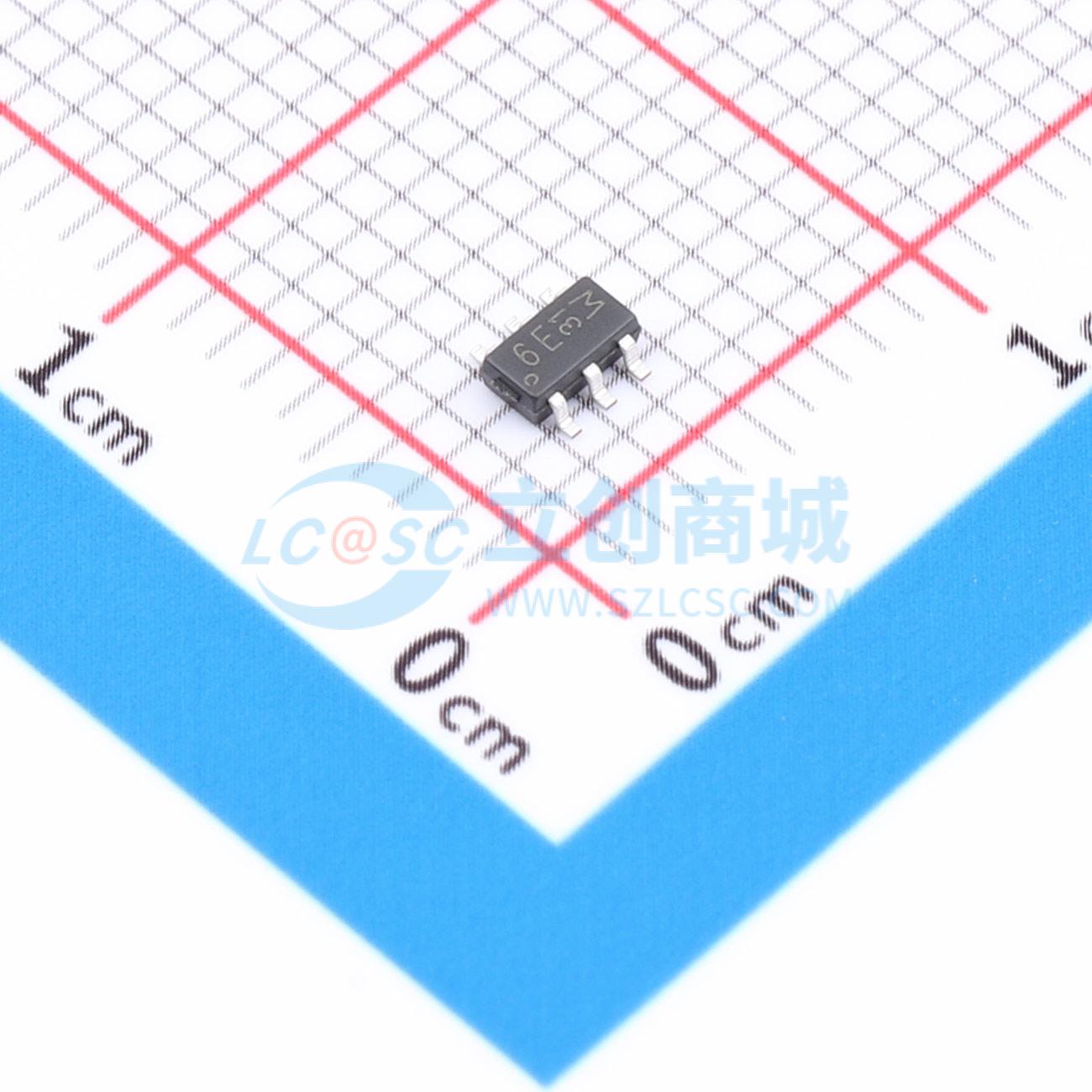

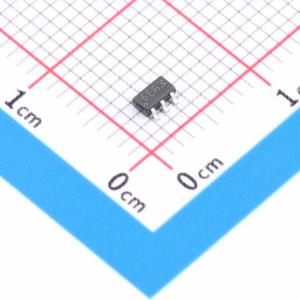

温馨提醒：图片仅供参考，商品以实物为准
PMN48XPA2X
P沟道,电流:4.4A,耐压:20V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P- 沟道增强型场效应晶体管 (FET)，采用沟槽 MOSFET 技术，采用小型 SOT457 (SC- 74) 表面贴装器件 (SMD) 塑料封装。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PMN48XPA2X
- 商品编号
- C3281939
- 商品封装
- TSOP-6
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4.4A | |
| 导通电阻(RDS(on)) | 55mΩ@4.5V | |
| 耗散功率(Pd) | 1.7W | |
| 阈值电压(Vgs(th)) | 1.3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 10nC@4.5V | |
| 输入电容(Ciss) | 679pF | |
| 反向传输电容(Crss) | 75pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 87pF |
商品概述
这款N沟道逻辑电平MOSFET专为提高使用同步或传统开关PWM控制器的DC/DC转换器的整体效率而设计。 与具有类似漏源导通电阻（RDS(on)）规格的其他MOSFET相比，这些MOSFET具有更快的开关速度和更低的栅极电荷。 因此，这种MOSFET易于驱动且驱动更安全（即使在非常高的频率下），并且能使DC/DC电源设计具有更高的整体效率。
商品特性
- 低阈值电压
- 扩展温度范围 Tj = 175℃
- 极快的开关速度
- 沟槽MOSFET技术
- 通过AEC - Q101认证
应用领域
-继电器驱动器-高速线路驱动器-高端负载开关-开关电路
