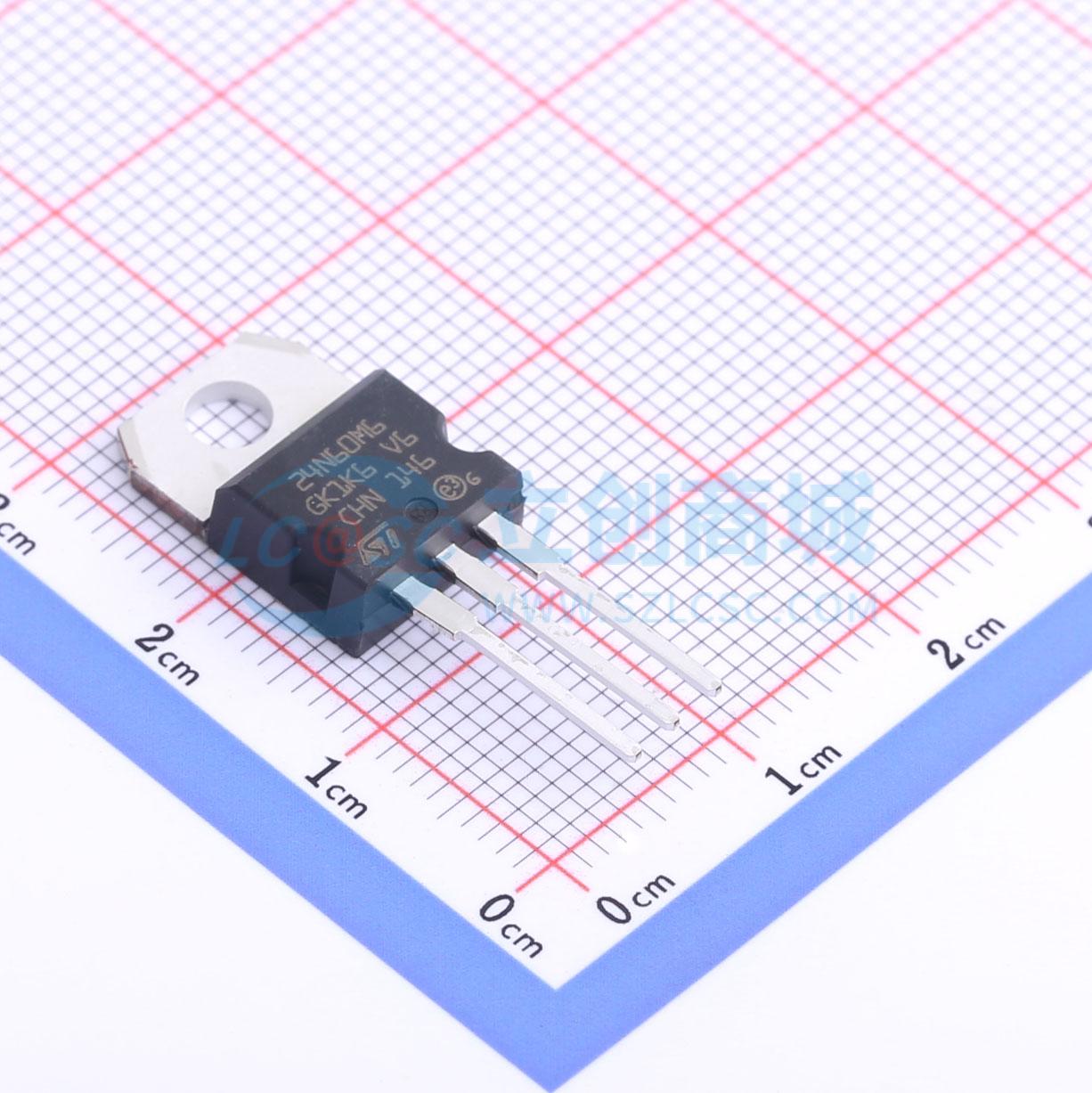

温馨提醒：图片仅供参考，商品以实物为准
STP24N60M6
1个N沟道 耐压:600V 电流:17A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道600 V、162 mOhm典型值、17 A MDmesh M6功率MOSFET，TO-220封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STP24N60M6
- 商品编号
- C3280407
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.75克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 17A | |
| 导通电阻(RDS(on)) | 190mΩ@10V | |
| 耗散功率(Pd) | 130W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4.75V | |
| 栅极电荷量(Qg) | 23nC@10V | |
| 输入电容(Ciss) | 960pF@100V | |
| 反向传输电容(Crss) | 4.5pF@100V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品特性
- 国际标准封装
- 塑料包覆式引脚
- 高压封装
- 低导通状态漏源电阻（RDS(ON)）和栅极电荷（QG）
- 雪崩额定
- 2500V电气隔离
- 低封装电感
- 高功率密度
- 易于安装
- 节省空间
应用领域
- 开关模式和谐振模式电源
- 直流-直流转换器
- 功率因数校正（PFC）电路
- 交流和直流电机驱动器
- 机器人技术和伺服控制
