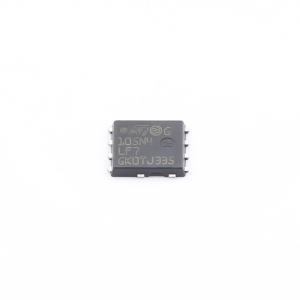

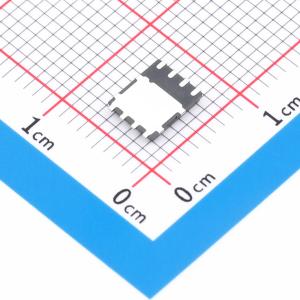

温馨提醒：图片仅供参考，商品以实物为准
STL105N4LF7AG
汽车级N沟道40V, 3.0mΩ典型, 105A
- 品牌名称
- ST(意法半导体)
- 商品型号
- STL105N4LF7AG
- 商品编号
- C2970362
- 商品封装
- VDFN-8-Power
- 包装方式
- 编带
- 商品毛重
- 0.274克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 105A | |
| 导通电阻(RDS(on)) | 8mΩ@4.5V | |
| 耗散功率(Pd) | 94W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 23.3nC | |
| 输入电容(Ciss) | 1.5nF | |
| 反向传输电容(Crss) | 50pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 |
商品概述
该器件是一款采用新一代MDmesh技术——MDmesh II Plus低Qg技术开发的N沟道功率MOSFET。这款革命性的功率MOSFET将垂直结构与条形布局相结合，实现了极低的导通电阻和栅极电荷。因此，它适用于要求极高的高效转换器。
商品特性
- 通过AEC-Q101认证
- 市场上导通电阻(RDS(on))最低的产品之一
- 出色的品质因数(FoM)
- 低Crss / Ciss比,具备抗电磁干扰(EMI)能力
- 高雪崩耐量
- 可焊侧翼封装
应用领域
- 开关应用
