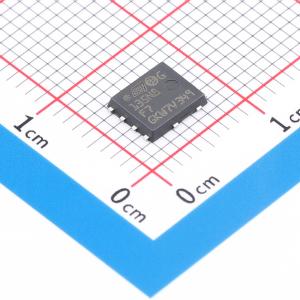

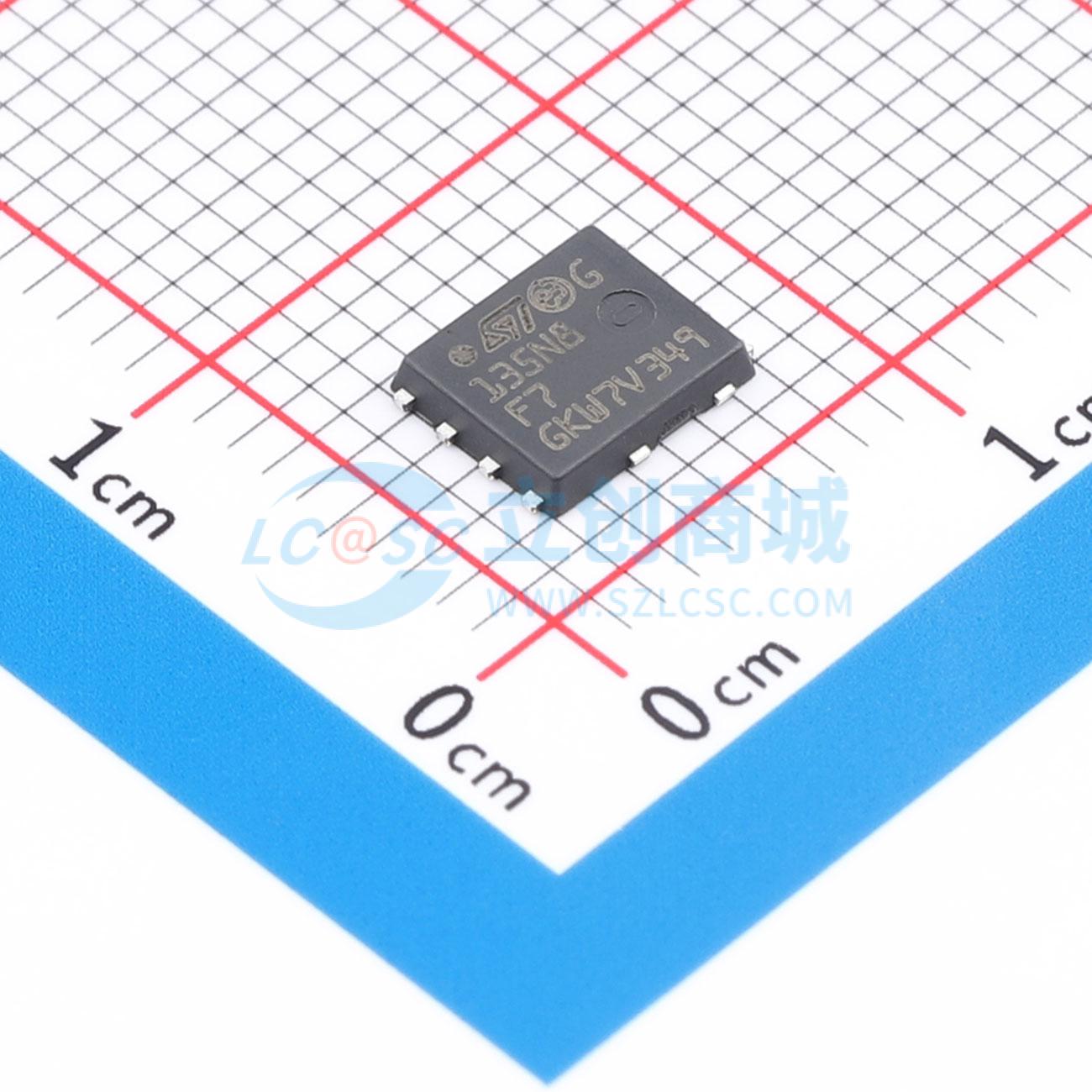

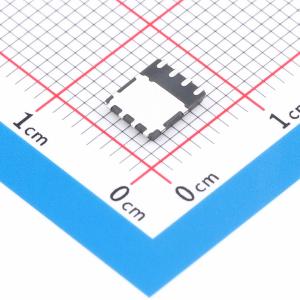

STL135N8F7AG
1个N沟道 耐压:80V 电流:120A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 汽车级N沟道80 V、3.15 mOhm典型值、130 A STripFET F7功率MOSFET，PowerFLAT 5x6封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STL135N8F7AG
- 商品编号
- C2970402
- 商品封装
- VDFN-8-Power
- 包装方式
- 编带
- 商品毛重
- 0.282058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 80V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 3.6mΩ@10V | |
| 耗散功率(Pd) | 135W | |
| 阈值电压(Vgs(th)) | 4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 103nC@10V | |
| 输入电容(Ciss) | 6.8nF | |
| 反向传输电容(Crss) | 95pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.35nF |
商品概述
这款单整流器基于专有技术，可在给定的硅片面积下实现同类产品中最佳的 VF/IR性能。 FERD20U50 采用 PowerFLAT™ 5x6 封装，针对开关模式电源中的整流和续流操作进行了优化。
商品特性
- 专为汽车应用设计,符合AEC-Q101标准
- 市场上导通电阻(RDS(on))最低的产品之一
- 出色的品质因数(FoM)
- 低Crss/Ciss比,具备抗电磁干扰(EMI)能力
- 高雪崩耐量
- 可焊侧翼封装
应用领域
-开关应用
