- 引脚图

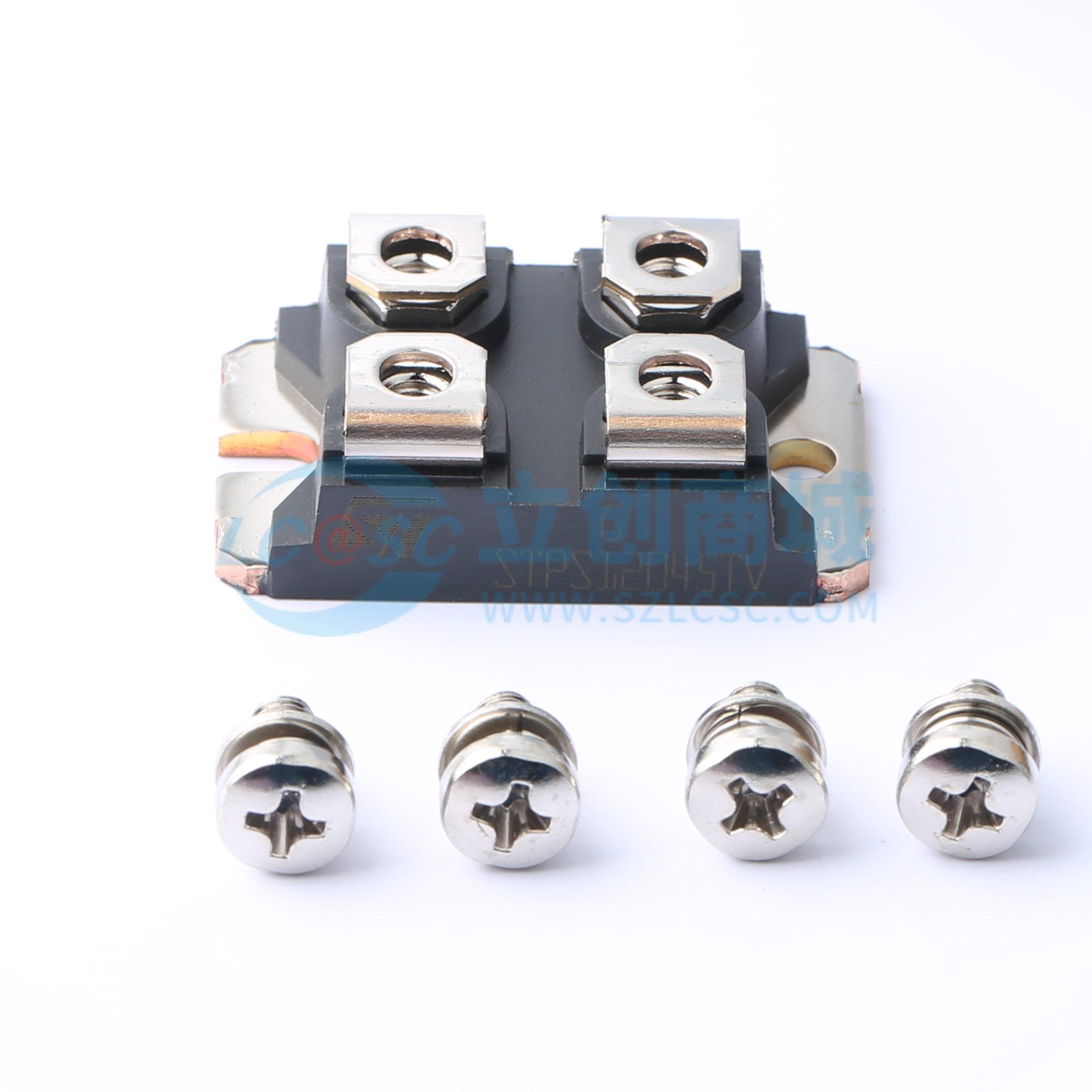

温馨提醒：图片仅供参考，商品以实物为准
STPS12045TV
5件套 电压:45V 电流:60A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 45 V、120 A双路功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS12045TV
- 商品编号
- C2970413
- 商品封装
- ISOTOP
- 包装方式
- 管装
- 商品毛重
- 42.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 2个独立式 | |
| 正向压降(Vf) | 670mV@60A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 45V | |
| 整流电流 | 60A | |
| 反向电流(Ir) | 1mA@45V |
商品概述
双功率肖特基整流器，采用ISOTOP封装。
商品特性
- 传导损耗非常小
- 开关损耗可忽略
- 开关速度快
- 热阻低
- 绝缘封装，绝缘电压2500 V(RMS)
- 电容45 pF
- 热失控条件（单个二极管在自身散热片上）：dPt ot/dTj <1/Rth(j-a)
- 当二极管1和2同时使用时，ΔTj(二极管1)=P(二极管1)×Rth(每个二极管)+P(二极管2)×Rth(c)
- 脉冲测试参数：tp=380 μs，δ<2%
- 传导损耗计算公式：P=0.47×IF(AV)+0.00333×IF²(RMS)
- 冷却方式为传导（C）
- 推荐扭矩值1.3 N.m，最大扭矩值1.5 N.m
- 环氧树脂符合UL94 V0标准
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压、高频逆变器
- 续流应用
- 极性保护应用
