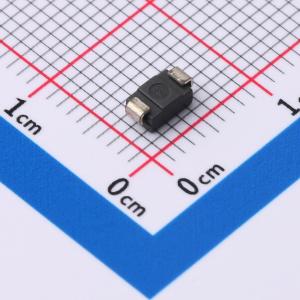

温馨提醒：图片仅供参考，商品以实物为准
STPS140AY
电压:40V 电流:1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级40 V、1 A SOD-123功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS140AY
- 商品编号
- C2970478
- 商品封装
- DO-214AC
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 650mV@2A | |
| 直流反向耐压(Vr) | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 1A | |
| 反向电流(Ir) | 12uA@40V | |
| 工作结温范围 | -40℃~+150℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 60A |
商品概述
单芯片肖特基整流器，适用于开关模式电源和高频DC-DC转换器。该器件采用SMA（JEDEC DO-214AC）和SMB（JEDEC DO-214AA）封装，特别适用于表面贴装，可用于低压、高频逆变器、续流以及汽车应用的极性保护。SMA封装型号为STPS140AY，SMB封装型号为STPS140UY。带表示阴极，环氧树脂符合UL94 V0标准。
商品特性
- 传导损耗非常小
- 开关损耗可忽略
- 正向压降低
- 表面贴装微型封装
- 具有规定的雪崩能力
- 符合AEC-Q101标准
- 符合ECOPACK®2标准
- 带表示阴极
- 环氧树脂符合UL94 V0标准
- 二极管单独使用散热片时，避免热失控的条件为dPtot/dTj < 1/Rth(j-a)
- 脉冲测试条件：tp=380μs，δ<2%；tp=5ms，δ<2%
- 传导损耗评估公式：P=0.4×IF(AV)+0.10IF²（RMS）
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压、高频逆变器
- 续流应用
- 汽车应用的极性保护
