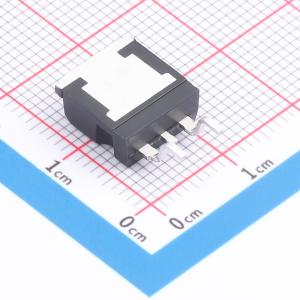

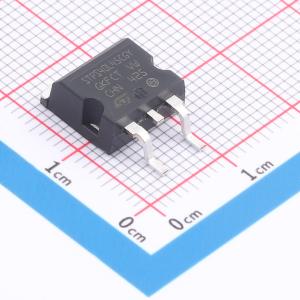

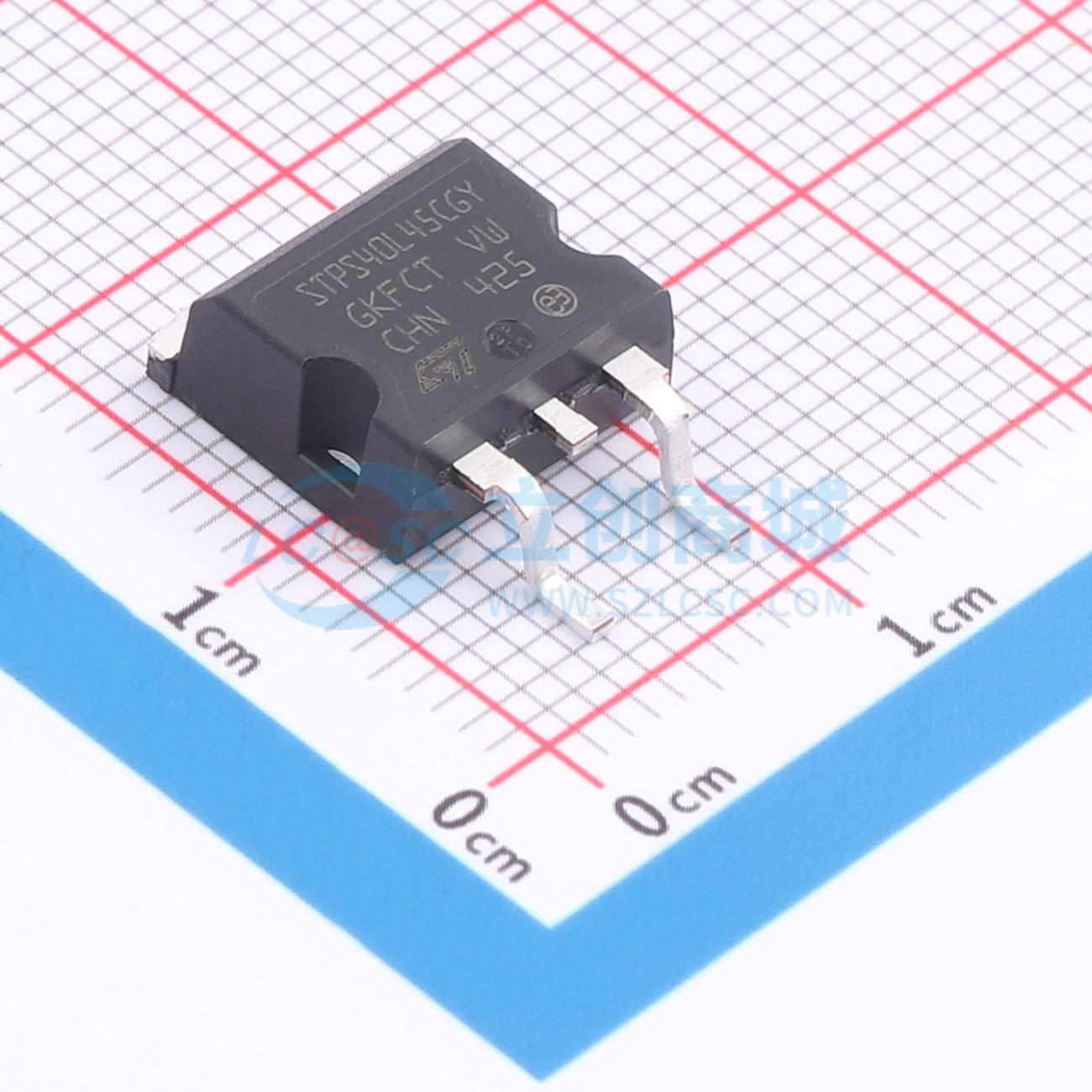

STPS40L45CGY-TR
电压:45V 电流:20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级46 V、40 A双路低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS40L45CGY-TR
- 商品编号
- C2971016
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.96克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 530mV@20A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 45V | |
| 整流电流 | 20A | |
| 反向电流(Ir) | 600uA@45V |
商品概述
STPS40L45CGY是双中心抽头肖特基势垒整流器，采用D²PAK封装。
商品特性
- 正向压降低，传导损耗极小
- 开关损耗低，允许高频工作
- 雪崩能力已指定
- 符合AEC-Q101标准
- 脉冲测试：t_p=380μs，δ<2%
- 传导损耗计算公式：P=0.28×I_F(AV)+0.0105×I_F²(RMS)
- 二极管1和2同时使用时的结温变化公式：ΔTj（二极管1）=P（二极管1）×R_th(j-c)（每个二极管）+P（二极管2）×R_th(c)
- 环氧树脂符合UL94 V0标准
- 冷却方式：传导（C）
应用领域
- 高频开关模式电源
- DC-DC转换器
- 低压高频逆变器
- 续流和极性保护（汽车应用）
