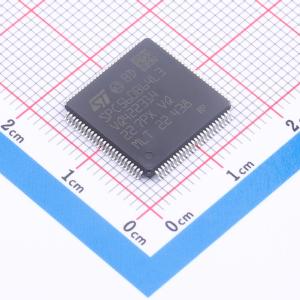

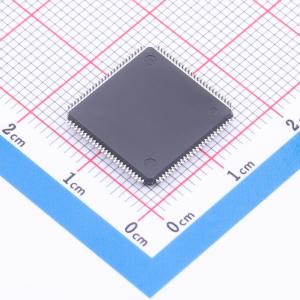

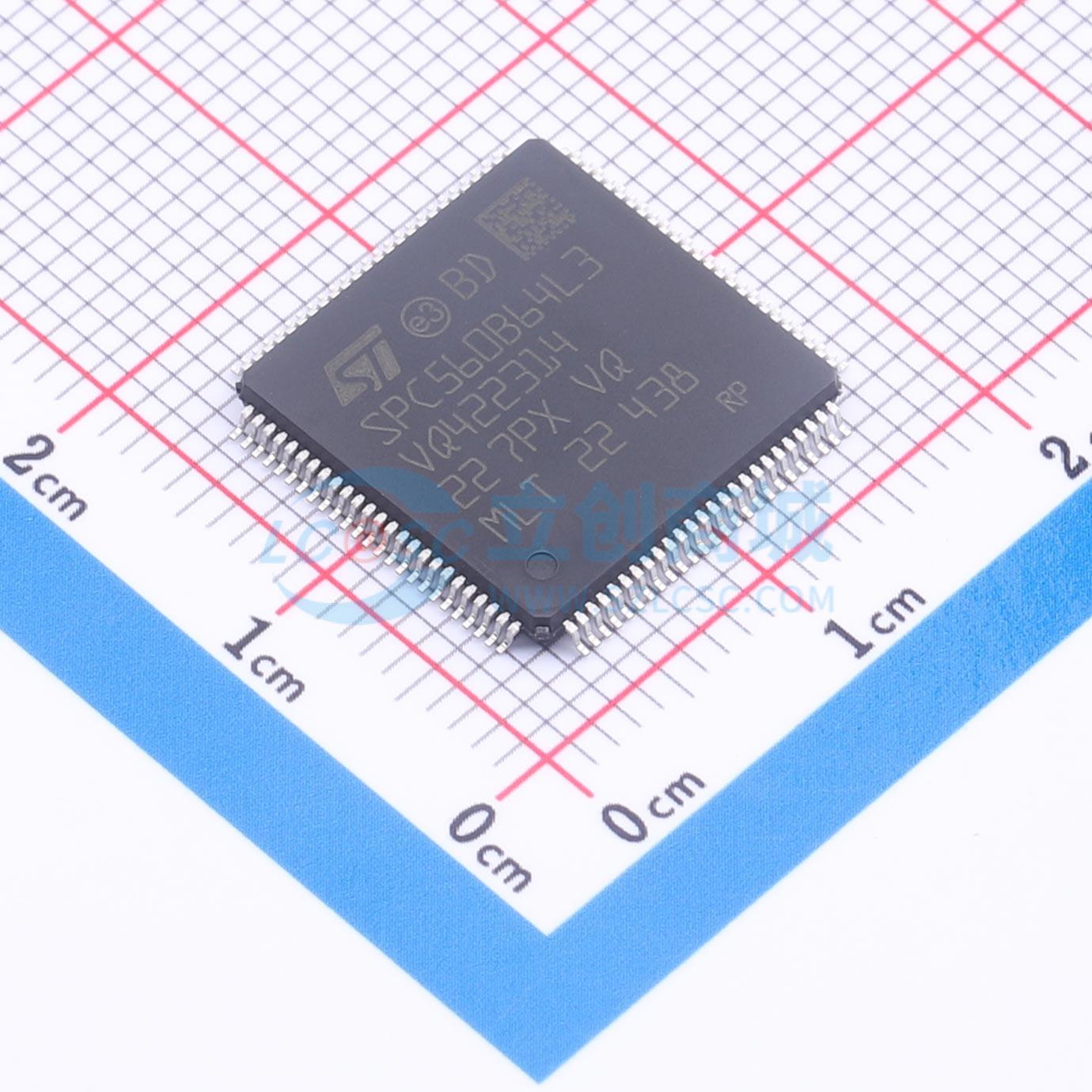

SPC560B64L3B6E0X
SPC560B64L3B6E0X
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 用于汽车车身和网关应用的32位Power Architecture MCU
- 品牌名称
- ST(意法半导体)
- 商品型号
- SPC560B64L3B6E0X
- 商品编号
- C2971035
- 商品封装
- LQFP-100(14x14)
- 包装方式
- 编带
- 商品毛重
- 12.966667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 飞思卡尔系列 | |
| CPU最大主频 | 64MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 1.5MB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 96KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 77 | |
| ADC(位数) | 10bit；12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 3V~5.5V | |
| 工作温度 | -40℃~+105℃ |
商品概述
基于Power Architecture的32位MCU家族，适用于汽车车身电子应用，提供LQFP100（14×14×1.4mm）、LQFP144（20×20×1.4mm）、LQFP176（24×24×1.4mm）及LBGA208（用于Nexus2+）封装，工作温度范围为-40至125℃。
商品特性
- 高性能64MHz e200z0h CPU：32位Power Architecture技术，最高60 DMIPs运行，可变长度编码（VLE）
- 内存：最高1.5MB片上代码闪存（带ECC），64KB片上数据闪存（带ECC），最高96KB片上SRAM（带ECC），8项MPU
- 中断：16个优先级，不可屏蔽中断（NMI），最多51个外部中断线（含27个唤醒线）
- 16通道eDMA（链接至PITs、DSPI、ADCs、eMIOS、LINFlex和I2C）
- GPIO：77个（LQFP100）、121个（LQFP144）、149个（LQFP176）
- 定时器单元：8通道32位周期中断定时器，4通道32位系统定时器，系统看门狗定时器，实时时钟定时器
- eMIOS（16位计数器定时I/O单元）：最多64通道（带PWM/MC/IC/OC），最多10个计数基准，通过CTU的ADC诊断触发
- ADC：1个10位和1个12位ADC（最多53通道，可扩展至81通道），独立转换寄存器
- 交叉触发单元（CTU）
- 专用照明诊断模块：高级PWM生成，时间触发诊断，PWM同步ADC测量
- 片上CAN/UART引导加载器
- 通信接口：最多6个FlexCAN（2.0B active，每个64消息缓冲），最多10个LINFlex/UART通道，最多6个缓冲DSPI通道，I2C接口
- 时钟生成：4至16MHz快速外部晶振，32kHz慢速外部晶振，16MHz快速内部RC振荡器，128kHz慢速内部RC振荡器（用于低功耗模式），软件控制FMPLL，时钟监控单元
- 低功耗能力：多种低功耗模式配置，带RTC和通信的超低功耗待机，快速唤醒方案
- 调试能力：LBGA208封装上的Nexus2+接口，所有封装上的Nexus1
- 供电：单5V或3.3V供电，片上稳压器，外部镇流电阻支持
应用领域
- 汽车车身电子应用
