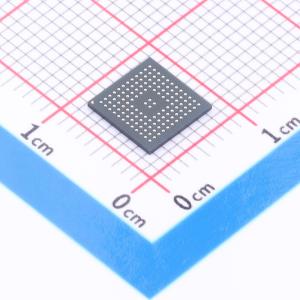

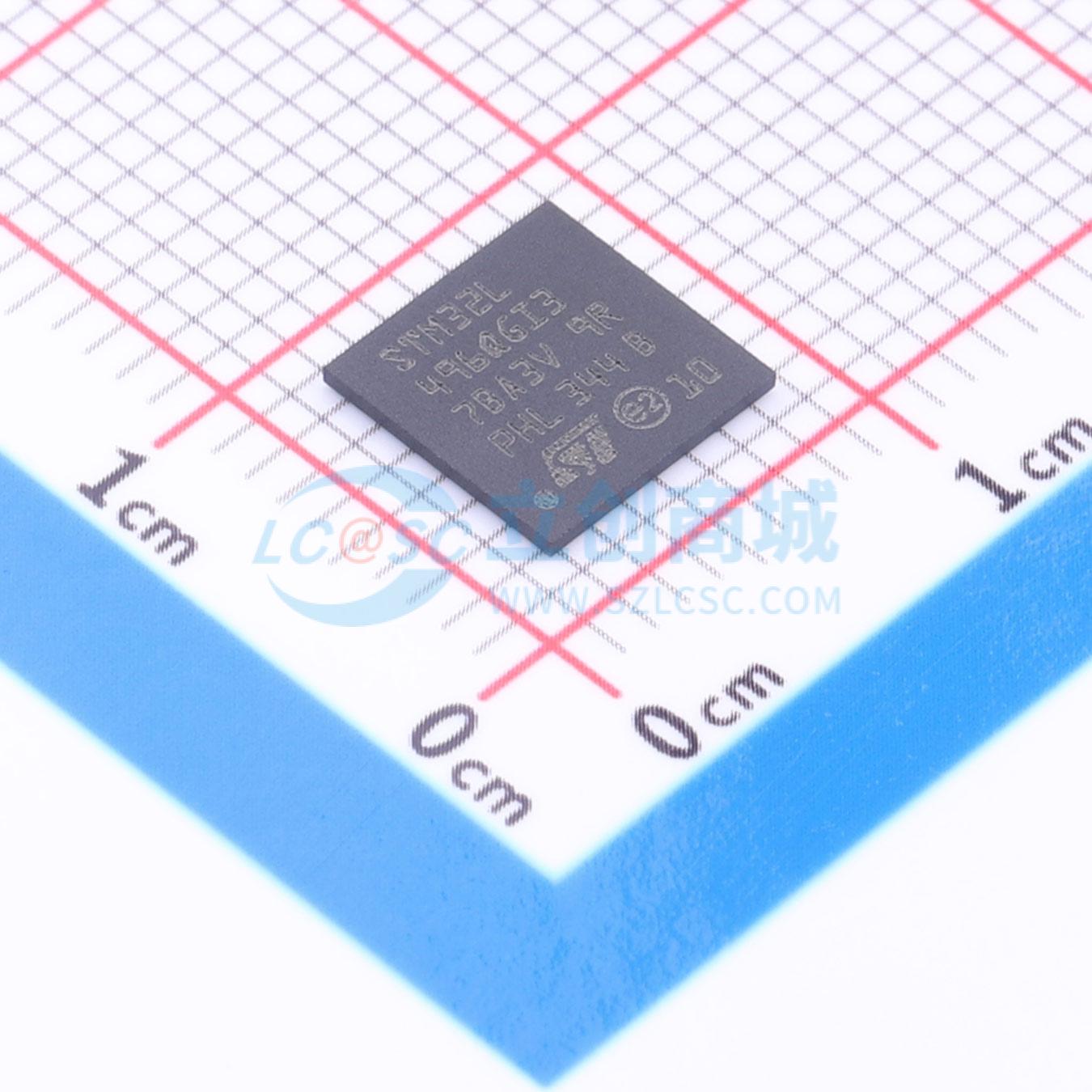

STM32L496QGI3
带FPU的超低功耗80 Mhz Arm Cortex-M4 MCU，具有1 MB Flash存储器、USB OTG、LCD和DFSDM
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L496QGI3
- 商品编号
- C2971118
- 商品封装
- UFBGA-132
- 包装方式
- 托盘
- 商品毛重
- 1.416667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 80MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 1MB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 320KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 110 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+125℃ |
商品概述
超低功耗Arm® Cortex®-M4 32位MCU+FPU，100 DMIPS，最高1 MB闪存，320 KB SRAM，USB OTG FS，音频功能，外部SMPS
商品特性
- 具备FlexPowerControl的超低功耗特性：电源范围1.71 V至3.6 V；温度范围-40℃至85/125℃；VBAT模式下320 nA（为RTC和32×32位备份寄存器供电）；关机模式下25 nA（5个唤醒引脚）；待机模式下108 nA（5个唤醒引脚）；带RTC的待机模式下426 nA；停止2模式下2.57 μA，带RTC的停止2模式下2.86 μA；运行模式下91 μA/MHz（LDO模式）；3.3 V SMPS模式下运行37 μA/MHz；批量采集模式（BAM）；从停止模式唤醒时间5 μs
- 除关机模式外，所有模式均支持掉电复位（BOR）
- 核心：Arm® 32位Cortex®-M4 CPU带FPU，自适应实时加速器（ART Accelerator™）支持从闪存零等待执行，频率最高80 MHz，MPU，100 DMIPS及DSP指令
- 性能基准：1.25 DMIPS/MHz（Drystone 2.1）；273.55 Coremark®（80 MHz下3.42 Coremark/MHz）
- 能量基准：279 ULPMark™ CP得分；80.2 ULPMark™ PP得分
- 16个定时器：2个16位高级电机控制定时器，2个32位和5个16位通用定时器，2个16位基本定时器，2个低功耗16位定时器（可在停止模式下使用），2个看门狗，SysTick定时器
- 封装类型：LQFP64（10×10）、LQFP100（14×14）、LQFP144（20×20）、WLCSP115（4.63×4.15 mm）、WLCSP100L、UFBGA169（7×7）、UFBGA132（7×7）
- RTC带硬件日历、闹钟和校准功能
- 最多136个快速I/O，多数支持5 V耐受，最多14个I/O可独立供电至1.08 V
- 专用Chrom-ART Accelerator（DMA2D）用于增强图形内容创建
- 8至14位摄像头接口，最高32 MHz（黑白）或10 MHz（彩色）
- 内存：最高1 MB闪存（2个读同时写的存储库，专有代码读出保护）；320 KB SRAM（含64 KB带硬件奇偶校验）；支持SRAM、PSRAM、NOR和NAND存储器的外部静态存储器接口；双闪存Quad SPI存储器接口
- 时钟源：4至48 MHz晶体振荡器；用于RTC的32 kHz晶体振荡器（LSE）；内部16 MHz工厂微调RC（±1%）；内部低功耗32 kHz RC（±5%）；内部多速100 kHz至48 MHz振荡器（由LSE自动微调，精度优于±0.25%）；带时钟恢复的内部48 MHz振荡器；3个PLL用于系统时钟、USB、音频、ADC
- LCD支持8×40或4×44，带升压转换器
- 最多24个电容感应通道：支持触摸键、线性和旋转触摸传感器
- 4个用于sigma delta调制器的数字滤波器
- 丰富的模拟外设（独立供电）：3个12位ADC（5 Msps，硬件过采样最高16位，200 μA/Msps）；2个12位DAC输出通道（低功耗采样保持）；2个带内置PGA的运算放大器；2个超低功耗比较器
- 20个通信接口：USB OTG 2.0全速（LPM和BCD）；2个SAI（串行音频接口）；4个I2C FM+（1 Mbit/s，SMBus/PMBus）；5个U(S)ART（ISO7816、LIN、IrDA、调制解调器）；1个LPUART；3个SPI（含Quad SPI共4个SPI）；2个CAN（2.0B Active）和SDMMC；SWPMI单线协议主接口；IRTIM（红外接口）
- 14通道DMA控制器
- 真随机数生成器
- CRC计算单元，96位ID
- 开发支持：串行线调试
