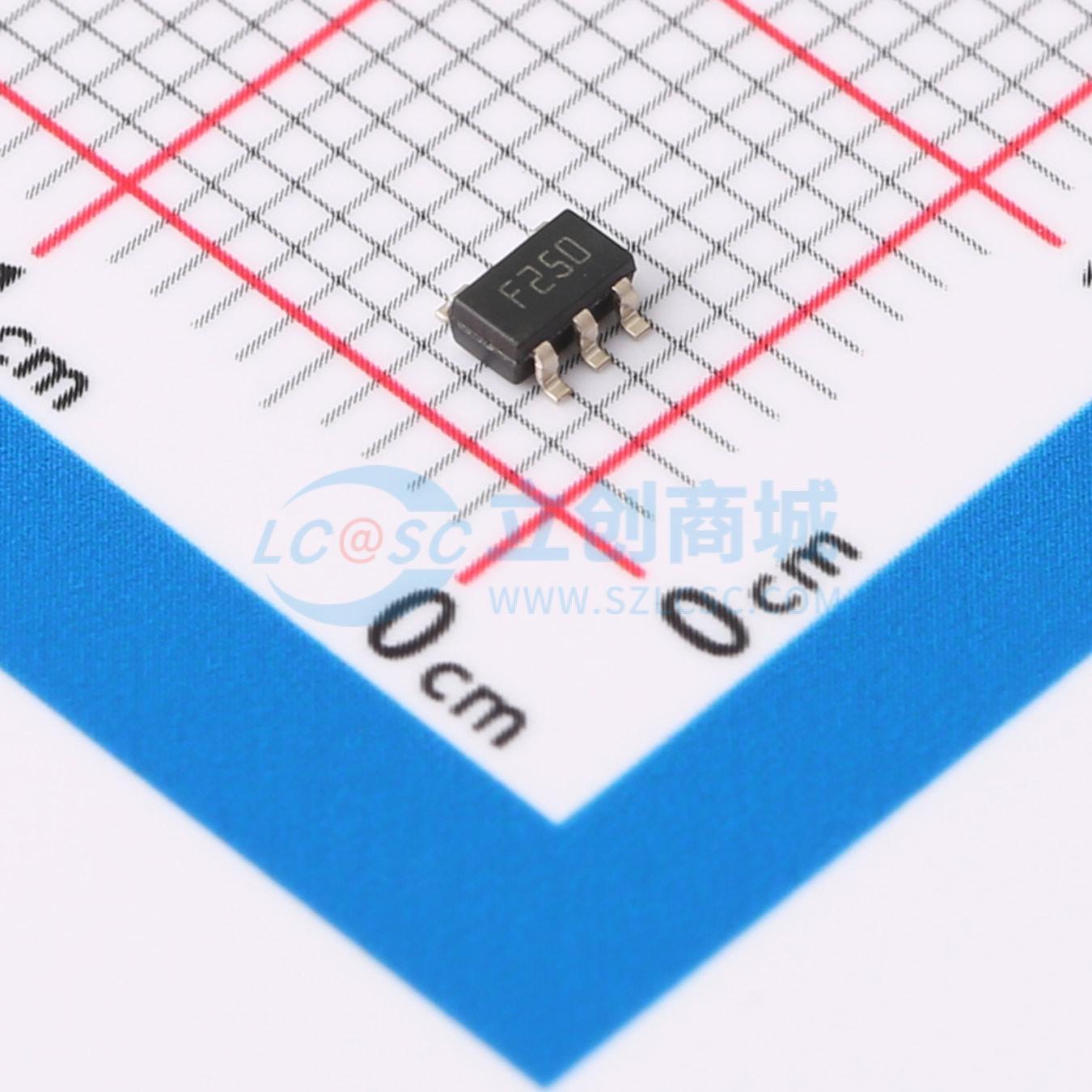

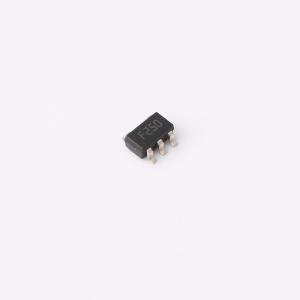

LDS3985M25R
超低压降和低噪声BiCMOS 300 mA稳压器
- 描述
- 提供高达 300 mA 的电流，输入电压范围为 2.5V 至 6V。使用陶瓷和高质量钽电容时性能稳定。超低的压降、低静态电流和低噪声使其适用于低功耗应用和电池供电系统。具备关断逻辑控制功能，当该器件用作局部稳压器时，可以使电路板的一部分进入待机状态，从而降低总功耗。典型应用包括手机和类似的电池供电无线系统、便携式信息设备。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LDS3985M25R
- 商品编号
- C2971139
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.212克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6V | |
| 输出电压 | 2.5V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 55dB@(1kHz) | |
| 压差 | 250mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 150uA | |
| 噪声 | 30uVrms | |
| 特性 | 带使能；过热保护；过流保护；热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LDS3985可在2.5 V至6 V的输入电压下提供高达300 mA的电流。它搭配陶瓷电容和高品质钽电容时性能稳定。超低的压降、低静态电流和低噪声使其适用于低功耗应用和电池供电系统。该器件具备关断逻辑控制功能，这意味着当它用作局部稳压器时，可以使电路板的一部分进入待机状态，从而降低总功耗。典型应用包括手机及类似的电池供电无线系统、便携式信息设备。
商品特性
- 输入电压范围：2.5 V至6 V
- 搭配低ESR陶瓷电容时性能稳定
- 极低的压降（300 mA负载时典型值为150 mV，1 mA负载时典型值为0.4 mV）
- 极低的静态电流（无负载时典型值为85 μA，300 mA负载时典型值为200 μA；关断模式下最大值为1.5 μA）
- 保证输出电流高达300 mA
- 可根据需求提供宽范围的输出电压：以100 mV为步进，固定输出范围为1.25 V至5 V
- 快速开启时间：典型值为240 μs
- 逻辑控制电子关断
- 内部电流和热保护
- 低输出电压噪声：在10 Hz至100 kHz范围内为30 μVRMS
- 1 kHz时电源抑制比为55 dB，10 kHz时为50 dB
- 温度范围：- 40 °C至125 °C
- 采用DFN6封装的汽车级产品，温度范围：- 40 °C至85 °C
应用领域
- 手机及类似的电池供电无线系统
- 便携式信息设备
